Challenge C308 05/03/2026

🧑‍🏫 Pitch de l’exercice : Architecture Zero Trust : Routage d'Identité (SSO) & Sécurité de la Couche 7 (WAF) 🛡️

Pitch : Unifier et sécuriser les accès de l'infrastructure en déployant un portail d'authentification centralisé (Identity Provider), et intégrer un pare-feu applicatif (WAF) pour analyser la charge utile des trames HTTP afin de bloquer les attaques complexes à la volée.

🎯 Contexte d'introduction

En tant qu'architecte réseau et sécurité, vous constatez que l'infrastructure héberge des services de plus en plus critiques, tels qu'un coffre-fort de secrets (Vault) et un espace de stockage (Nextcloud).

Historiquement, chaque application gère sa propre base de données d'utilisateurs. Cela multiplie les flux d'authentification sur le réseau, crée des failles de sécurité potentielles et rend l'audit des accès impossible. De plus, les pare-feux classiques de couche 3 et 4 (iptables, limites TCP) que nous avons déployés en périphérie sont totalement aveugles face aux attaques cachées à l'intérieur même du trafic web légitime (comme les injections SQL ou le Cross-Site Scripting).

🚀 Objectifs de l'intervention

Pour verrouiller ce périmètre applicatif, nous allons agir sur deux axes majeurs de la couche 7 :

La centralisation des flux d'accès (SSO avec Keycloak) : Nous allons déployer Keycloak pour agir comme notre unique "routeur d'identité". Désormais, Vault et Nextcloud ne valideront plus aucun mot de passe. Ils redirigeront les flux d'authentification vers Keycloak via des protocoles standardisés (OIDC/SAML). Si l'accès est validé, Keycloak renvoie un jeton cryptographique (Token) au service. Le réseau ne transporte plus de multiples mots de passe, mais uniquement des jetons d'accès sécurisés.
L'inspection applicative profonde (WAF avec ModSecurity + OWASP) : Nous allons greffer un module d'inspection (ModSecurity) sur notre point d'entrée. Contrairement à un pare-feu classique qui lit les en-têtes IP/TCP, le WAF va ouvrir la charge utile (le payload) de chaque paquet HTTP. En s'appuyant sur les règles mondiales de l'OWASP (Core Rule Set), il va analyser le comportement des requêtes en temps réel pour "Drop" celles contenant du code malveillant, avant même qu'elles n'atteignent nos serveurs web internes.

Déploiement d'un SSO Keycloak et intégration avec Vault

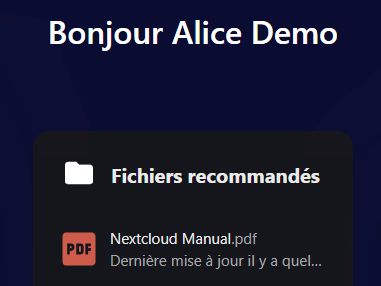

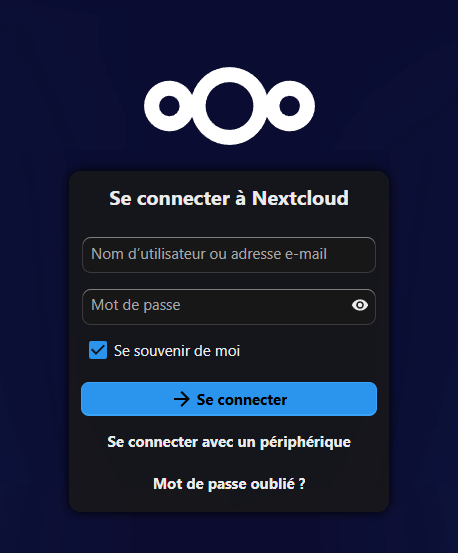

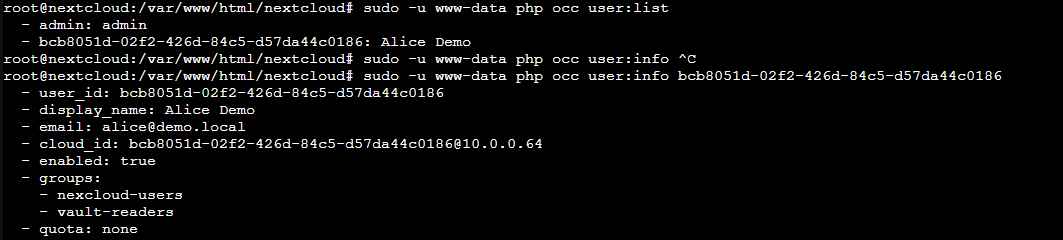

Intégration d'une deuxième application (Nextcloud) dans le SSO Keycloak

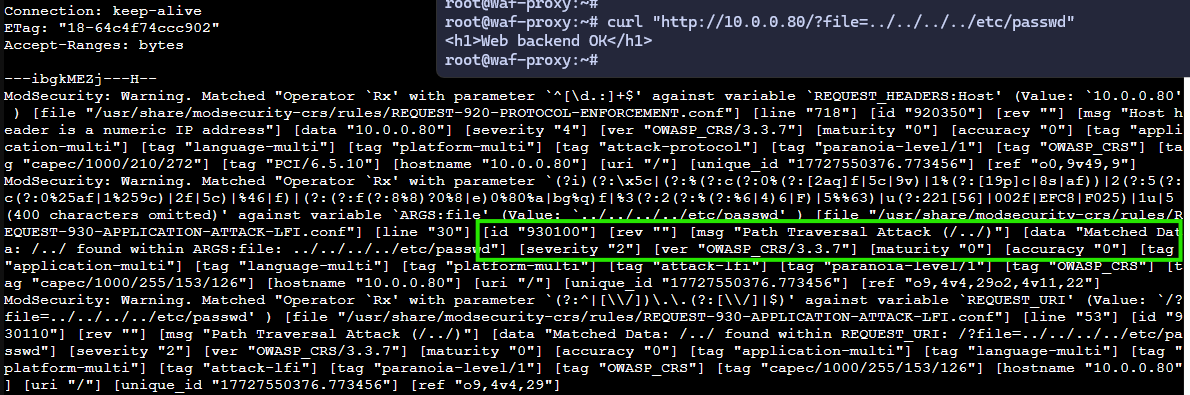

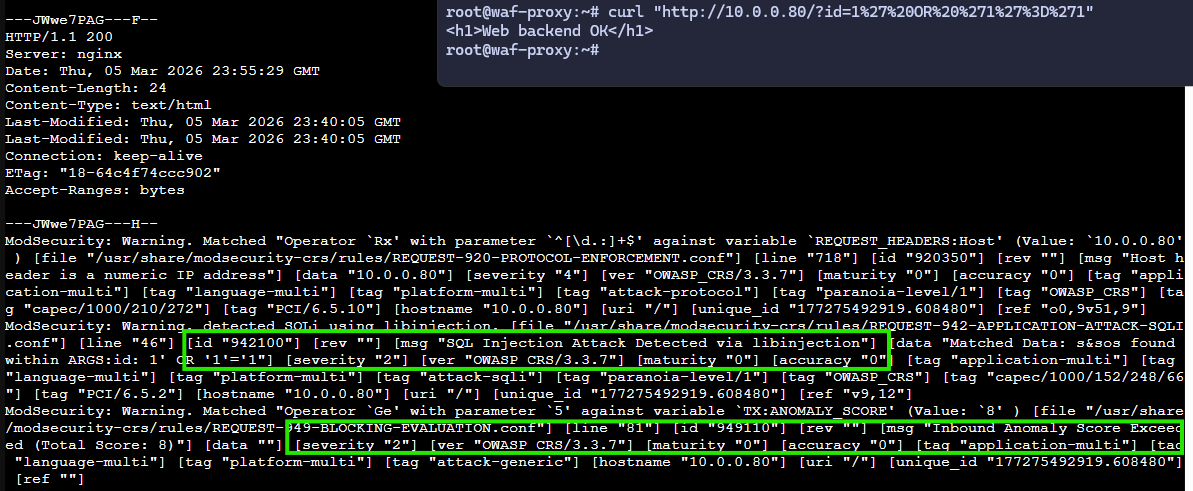

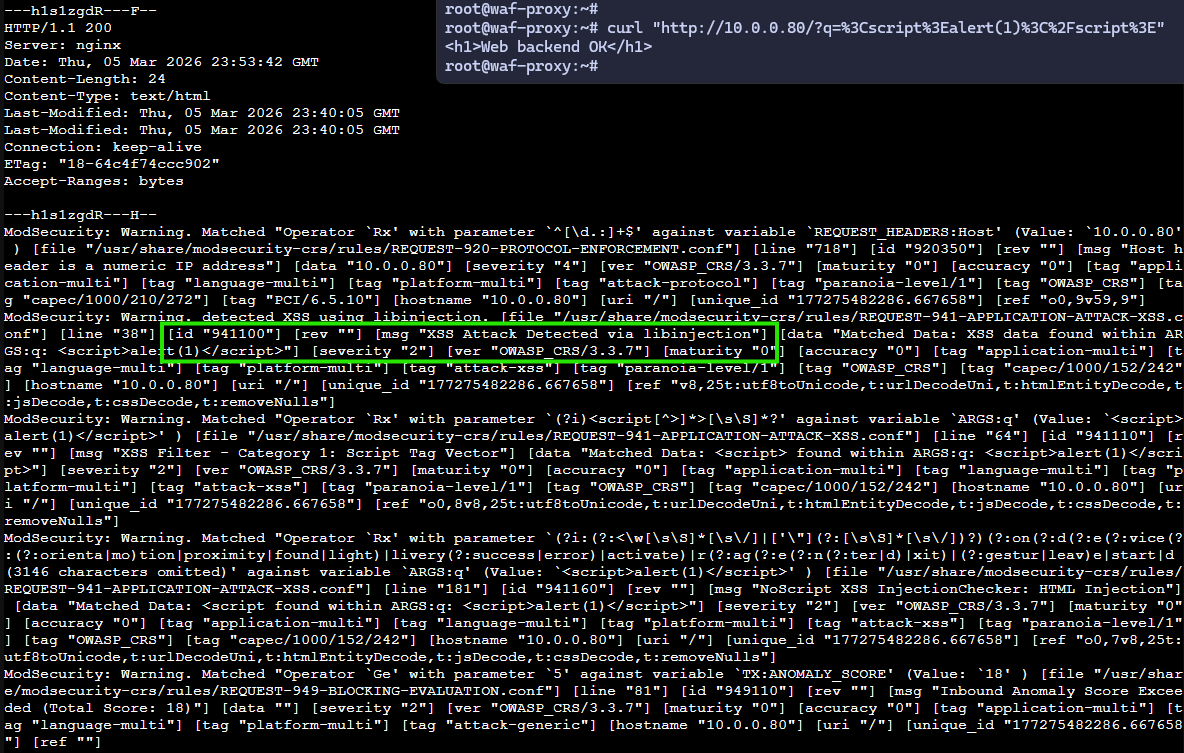

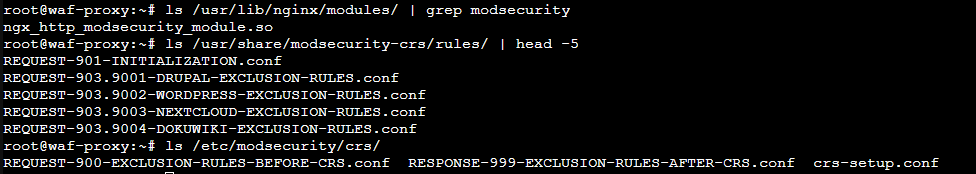

Intégration d'un module d'inspection (ModSecurity) sur notre point d'entrée

🖥️ Environnement technique

        [Client navigateur]
         Lubuntu — 10.0.0.50
                │
   ┌────────────┴─────────────────────────────────────────┐
   │           vmbr2 — LAN A (10.0.0.0/24)                │
   └──┬──────────────┬──────────────┬──────────────┬──────┘
      │              │              │              │
  10.0.0.60      10.0.0.62     10.0.0.63      10.0.0.64
      │              │              │              │
  [keycloak]      [vault]       [web-app]     [nextcloud]
  Keycloak 26    Vault 1.x     (optionnel)   Nextcloud 30
  port 8080      port 8200                   port 80

Machine	Type	IP	Rôle
Keycloak	LXC	10.0.0.60	Identity Provider
Vault	LXC	10.0.0.62	HashiCorp Vault
Nextcloud	LXC	10.0.0.64	Nextcloud
Lubuntu	VM	10.0.0.50	Client navigateur pour les tests

🔐 Déploiement d'un SSO Keycloak et intégration avec Vault

Étape 1 — Installer Keycloak

Prérequis : Java 17

Keycloak nécessite OpenJDK 17 pour fonctionner.

Sur le conteneur keycloak (10.0.0.60) :

apt update && apt install -y openjdk-21-jdk
java -version
# → openjdk version "21.x.x"

Télécharger et installer Keycloak

# Télécharger l'archive Keycloak 26.5.4
wget https://github.com/keycloak/keycloak/releases/download/26.5.4/keycloak-26.5.4.tar.gz

# Extraire l'archive
tar -xvzf keycloak-26.5.4.tar.gz

# Déplacer dans /opt
mv keycloak-26.5.4 /opt/keycloak

Créer le compte administrateur initial

# Créer un utilisateur admin (le mot de passe sera demandé interactivement)
/opt/keycloak/bin/kc.sh build
/opt/keycloak/bin/kc.sh bootstrap-admin user --optimized

⚠️ À ne faire qu'une seule fois, avant le premier démarrage. Notez le login/mot de passe saisi — c'est le compte admin global.

Démarrer Keycloak (mode développement)

# Démarrage en mode dev (HTTP, pas de cert TLS requis)
/opt/keycloak/bin/kc.sh start-dev --http-port=8080

Option	Signification
`start-dev`	Mode développement (HTTP, logs verbeux)
`--http-port=8080`	Port d'écoute (défaut : 8080)

Pour la production, utiliser start avec TLS configuré.

Démarrer Keycloak en arrière-plan

# Lancer en arrière-plan et rediriger les logs
nohup /opt/keycloak/bin/kc.sh start-dev --http-port=8080 \
    > /var/log/keycloak.log 2>&1 &

# Vérifier que le processus tourne
ps aux | grep keycloak

# Suivre les logs de démarrage (attendre "Keycloak is running")
tail -f /var/log/keycloak.log

Vérifier que Keycloak répond

apt install -y curl

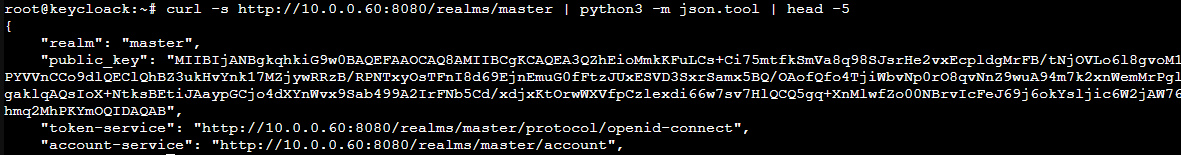

curl -s http://10.0.0.60:8080/realms/master | python3 -m json.tool | head -5
# → {"realm": "master", "public_key": "...", ...}

→ ✅ Keycloak est démarré et accessible

Étape 2 — Configurer Keycloak : Realm et Client

Accéder à la console d'administration

Depuis le client, ouvrir un navigateur :

http://10.0.0.60:8080/admin

Se connecter avec le compte admin créé à l'étape précédente.

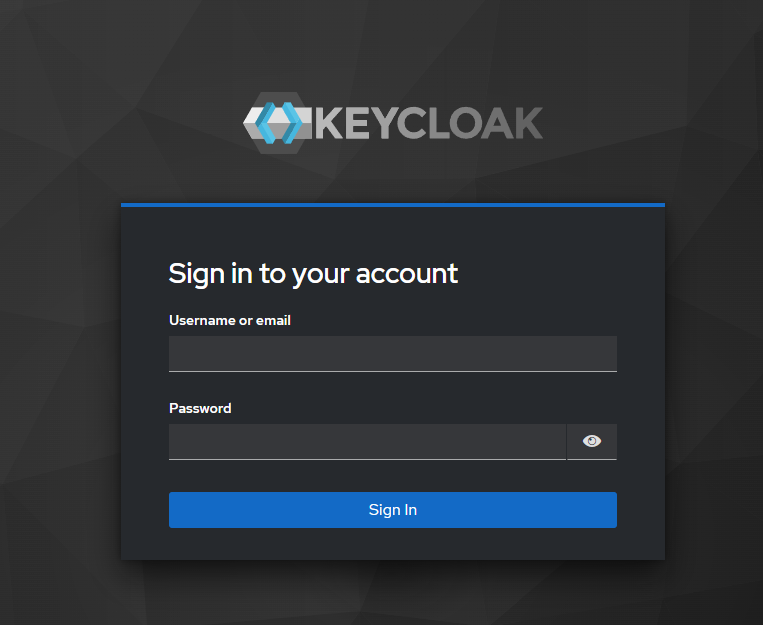

log

Créer un nouveau Realm

Un Realm est un espace d'identité isolé (équivalent d'un tenant).

Cliquer sur le menu déroulant "master" en haut à gauche
Cliquer sur "Create realm"
Renseigner :

Champ	Valeur
Realm name	`demo`
Enabled	ON

Cliquer sur "Create"

→ Vous êtes maintenant dans le realm demo

Créer un Client OIDC (pour Vault)

Les Clients sont les applications qui délèguent l'authentification à Keycloak.

Dans le realm demo :

Clients → Create client
Onglet "General Settings" :

Champ	Valeur
Client type	OpenID Connect
Client ID	`vault`
Name	`vault`

Cliquer "Next"

Paramètres du flux d'authentification

Onglet "Capability config" :

Option	Valeur
Client authentication	ON (confidential)
Standard flow	ON
Direct access grants	ON (optionnel, pour tests)

Cliquer "Next"

URLs de redirection

Onglet "Login settings" :

Champ	Valeur
Root URL	`http://10.0.0.62:8200`
Valid redirect URIs	`http://10.0.0.62:8200/ui/vault/auth/oidc/oidc/callback`
Valid redirect URIs	`http://10.0.0.62:8200/oidc/callback`
Web origins	`http://10.0.0.62:8200`

Cliquer "Save"

Récupérer le Client Secret

Aller dans Clients → vault → onglet "Credentials"
Copier la valeur du Client secret

# Exemple :
Client ID     : vault
Client Secret : IGqNuGf9AfyqkEfvcX07wUSDSnjvlqZw

💡 Ce secret sera utilisé pour configurer l'auth method OIDC dans Vault.

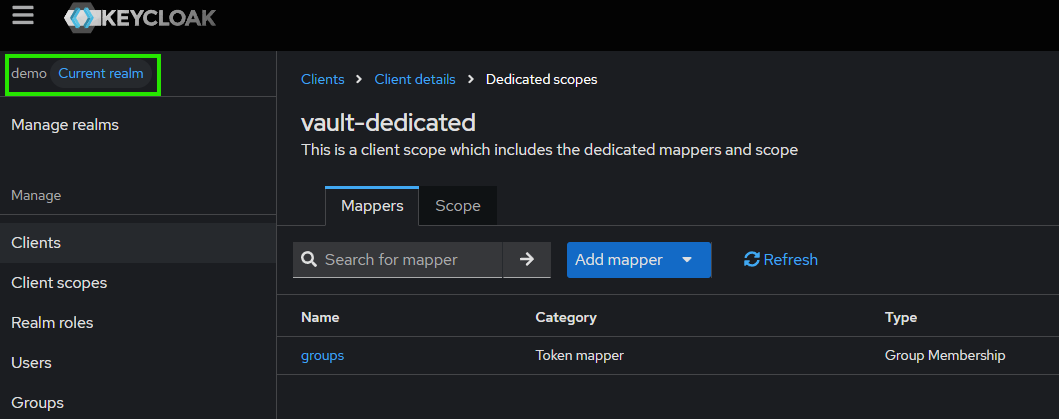

Créer un Mapper pour les groupes (claims JWT)

Pour transmettre les groupes Keycloak dans le token JWT :

Clients → vault → onglet "Client scopes"
Cliquer sur vault-dedicated
"Add mapper" → "By configuration" → "Group Membership"
Configurer :

Champ	Valeur
Name	`groups`
Token Claim Name	`groups`
Full group path	OFF
Add to ID token	ON
Add to access token	ON

Cliquer "Save"

realm

Étape 3 — Créer des utilisateurs et groupes dans Keycloak

Créer un groupe

Dans le realm demo :

Groups → "Create group"
Name : vault-readers
Cliquer "Create"

Créer un utilisateur

Users → "Create new user"
Renseigner :

Champ	Valeur
Username	`alice`
Email	`alice@demo.local`
First name	`Alice`
Last name	`Demo`
Email verified	ON

Cliquer "Create"

Définir le mot de passe de l'utilisateur

Aller dans Users → alice → onglet "Credentials"
Cliquer "Set password"
Renseigner :

Champ	Valeur
Password	`Alice123!`
Temporary	OFF

Cliquer "Save" puis "Save password"

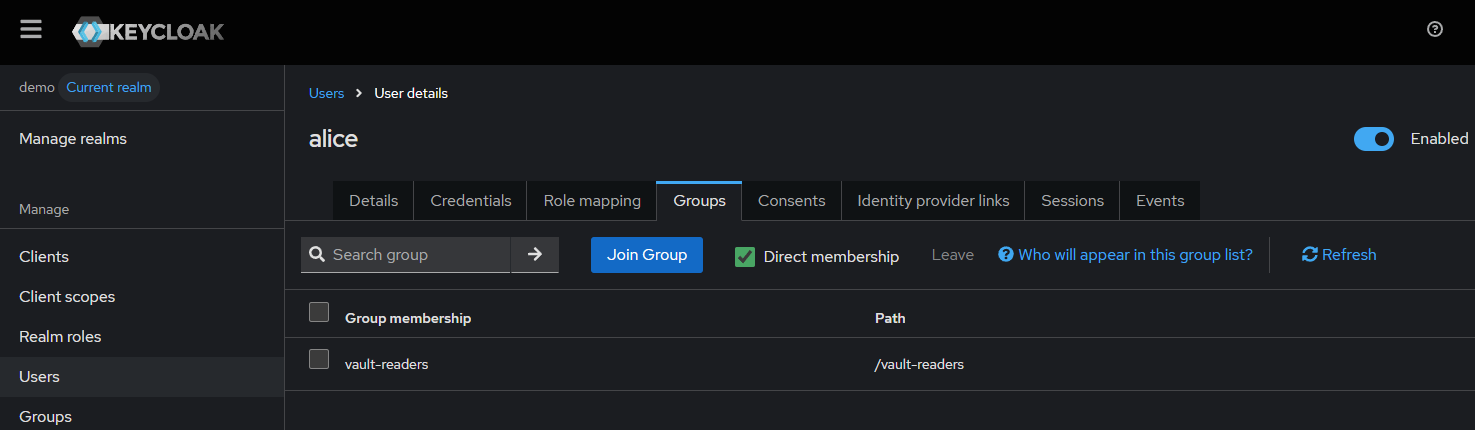

Ajouter l'utilisateur au groupe

Aller dans Users → alice → onglet "Groups"
Cliquer "Join Group"
Sélectionner vault-readers
Cliquer "Join"

→ ✅ Alice appartient au groupe vault-readers

alice

Vérifier le token OIDC (optionnel)

On peut tester la génération d'un token directement via l'API :

curl -s -X POST \
  "http://10.0.0.60:8080/realms/demo/protocol/openid-connect/token" \
  -d "client_id=vault" \
  -d "client_secret=IGqNuGf9AfyqkEfvcX07wUSDSnjvlqZw" \
  -d "username=alice" \
  -d "password=Alice123!" \
  -d "grant_type=password" | python3 -m json.tool

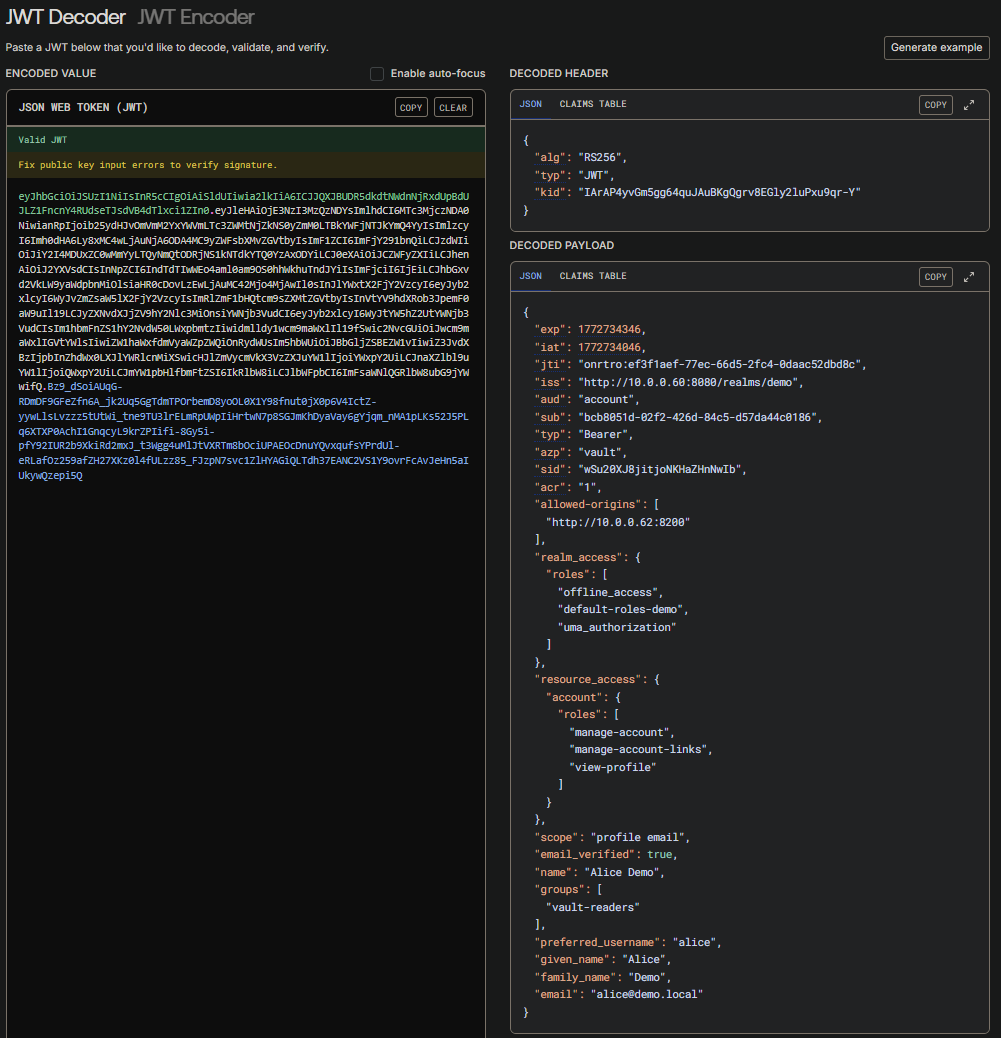

→ Repérer le champ access_token et le décoder sur jwt.io

→ Vérifier que le claim groups contient vault-readers

jwt

Étape 4 — Installer HashiCorp Vault

Ajouter le dépôt officiel HashiCorp

Sur le conteneur vault (10.0.0.62) :

# Importer la clé GPG HashiCorp
apt install -y gpg curl
wget -O - https://apt.releases.hashicorp.com/gpg | \
    gpg --dearmor -o /usr/share/keyrings/hashicorp-archive-keyring.gpg

# Ajouter le dépôt APT
echo "deb [arch=amd64 signed-by=/usr/share/keyrings/hashicorp-archive-keyring.gpg] \
    https://apt.releases.hashicorp.com $(lsb_release -cs) main" | \
    tee /etc/apt/sources.list.d/hashicorp.list

# Ajotuer le dépot sur un Container
echo "deb [arch=amd64 signed-by=/usr/share/keyrings/hashicorp-archive-keyring.gpg] https://apt.releases.hashicorp.com bookworm main" > /etc/apt/sources.list.d/hashicorp.list

# Installer Vault
apt update && apt install -y vault

# Vérifier la version
vault version
# → Vault v1.x.x

Démarrer Vault en mode développement

# Démarrer Vault sur toutes les interfaces, port 8200
vault server -dev -dev-listen-address="0.0.0.0:8200"

⚠️ Le mode -dev est uniquement pour le lab :

Stockage en mémoire (les données sont perdues à l'arrêt)

TLS désactivé

Root token affiché dans les logs

dev

Récupérer et exporter le Root Token

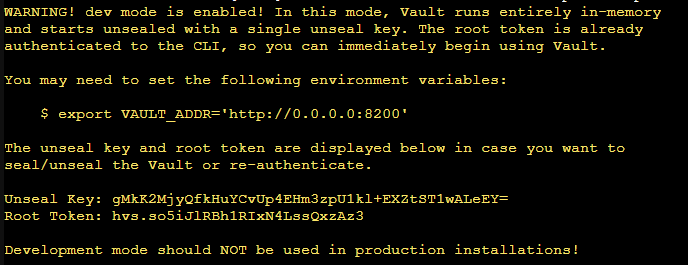

Au démarrage, Vault affiche :

Root Token: hvs.so5iJlRBh1RIxN4LssQxzAz3

Arrêter Vault (Ctrl+C) et le relancer en arrière plan

# Démarrer Vault en arrière plan avec nohup
nohup vault server -dev -dev-listen-address="0.0.0.0:8200"

# Exporter les variables d'environnement
export VAULT_ADDR="http://127.0.0.1:8200"
export VAULT_TOKEN="hvs.so5iJlRBh1RIxN4LssQxzAz3"

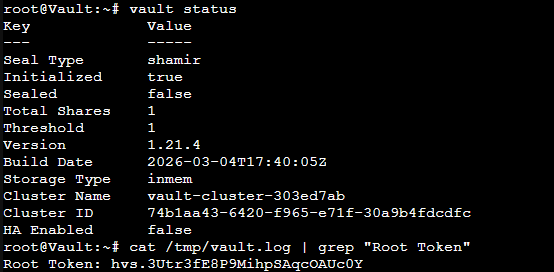

# Vérifier que Vault est accessible
vault status

Champ	Valeur attendue
Initialized	true
Sealed	false
Version	1.x.x

Démarrer Vault en arrière-plan (lab)

# Dans un screen ou tmux
screen -S vault
vault server -dev -dev-listen-address="0.0.0.0:8200"
# Ctrl+A puis D pour détacher le screen

Ou avec nohup :

nohup vault server -dev -dev-listen-address="0.0.0.0:8200" \
    > /var/log/vault.log 2>&1 &

# Le token se trouve dans les logs :
cat /tmp/vault.log | grep "Root Token"

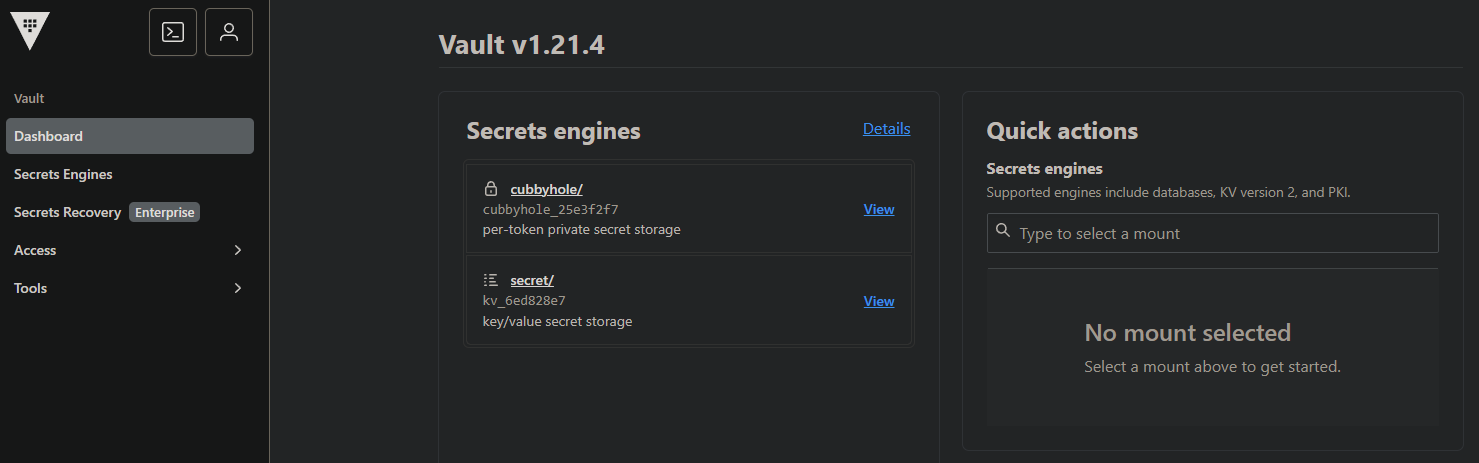

vault

Étape 5 — Configurer l'authentification OIDC dans Vault

Activer la méthode d'authentification OIDC

export VAULT_ADDR="http://127.0.0.1:8200"
export VAULT_TOKEN="hvs.3Utr3fE8P9MihpSAqcOAUc0Y"

vault auth enable oidc
# → Success! Enabled oidc auth method at: oidc/

Configurer l'OIDC avec Keycloak comme provider

vault write auth/oidc/config \
    oidc_discovery_url="http://10.0.0.60:8080/realms/demo" \
    oidc_client_id="vault" \
    oidc_client_secret="IGqNuGf9AfyqkEfvcX07wUSDSnjvlqZw" \
    default_role="reader"

Paramètre	Signification
`oidc_discovery_url`	URL du realm Keycloak (expose le `.well-known`)
`oidc_client_id`	Client ID déclaré dans Keycloak
`oidc_client_secret`	Secret récupéré dans Keycloak
`default_role`	Rôle Vault appliqué par défaut

Vérifier la découverte OIDC

# Keycloak expose automatiquement ses métadonnées OIDC
curl -s "http://10.0.0.60:8080/realms/demo/.well-known/openid-configuration" \
    | python3 -m json.tool | grep -E "issuer|authorization|token|jwks"

→ Vault utilise cette URL pour valider les tokens JWT émis par Keycloak.

Créer un rôle Vault lié aux groupes Keycloak

vault write auth/oidc/role/reader \
    bound_audiences="vault" \
    allowed_redirect_uris="http://10.0.0.62:8200/ui/vault/auth/oidc/oidc/callback" \
    allowed_redirect_uris="http://10.0.0.62:8200/oidc/callback" \
    user_claim="sub" \
    groups_claim="groups" \
    token_policies="reader-policy" \
    token_ttl="1h"

Paramètre	Signification
`bound_audiences`	Le token doit être destiné au client `vault`
`user_claim`	Champ du JWT utilisé comme identifiant user
`groups_claim`	Champ du JWT contenant les groupes
`token_policies`	Politique Vault appliquée après login
`token_ttl`	Durée de vie du token Vault

Créer une politique Vault (reader-policy)

vault policy write reader-policy - << 'EOF'
# Autoriser la lecture de secrets dans le chemin demo/
path "secret/data/demo/*" {
  capabilities = ["read", "list"]
}

# Autoriser la liste à la racine
path "secret/metadata/demo/*" {
  capabilities = ["list"]
}
EOF

Étape 6 — Créer des secrets dans Vault

Écrire un secret de test

# Activer le moteur de secrets KV v2
vault secrets enable -path=secret kv-v2

# Créer un secret
vault kv put secret/demo/config \
    db_host="10.0.0.100" \
    db_user="appuser" \
    db_password="SuperSecret42!"

# Vérifier

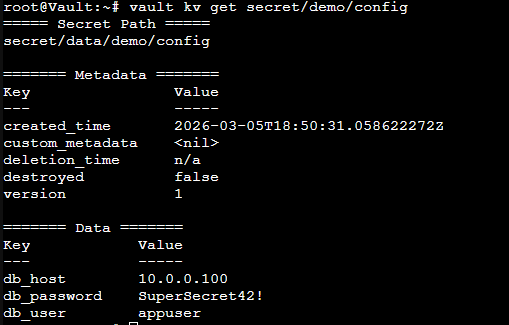

vault kv get secret/demo/config

secret

Mapper le groupe Keycloak → politique Vault

# Créer un groupe externe dans Vault
vault write identity/group \
    name="vault-readers-group" \
    type="external" \
    policies="reader-policy"

# Récupérer l'ID du groupe
vault read identity/group/name/vault-readers-group
GROUP_ID=$(vault read -field=id identity/group/name/vault-readers-group)

# Récupérer l'accessor de la méthode OIDC
OIDC_ACCESSOR=$(vault auth list -format=json | \
    python3 -c "import sys,json; d=json.load(sys.stdin); \
    print(d['oidc/']['accessor'])")

# Créer l'alias du groupe (lien entre groupe Keycloak et groupe Vault)
vault write identity/group-alias \
    name="vault-readers" \
    mount_accessor="${OIDC_ACCESSOR}" \
    canonical_id="${GROUP_ID}"

→ Les membres du groupe vault-readers dans Keycloak auront la politique reader-policy dans Vault.

Étape 7 — Tester l'authentification OIDC

Via l'interface Web de Vault

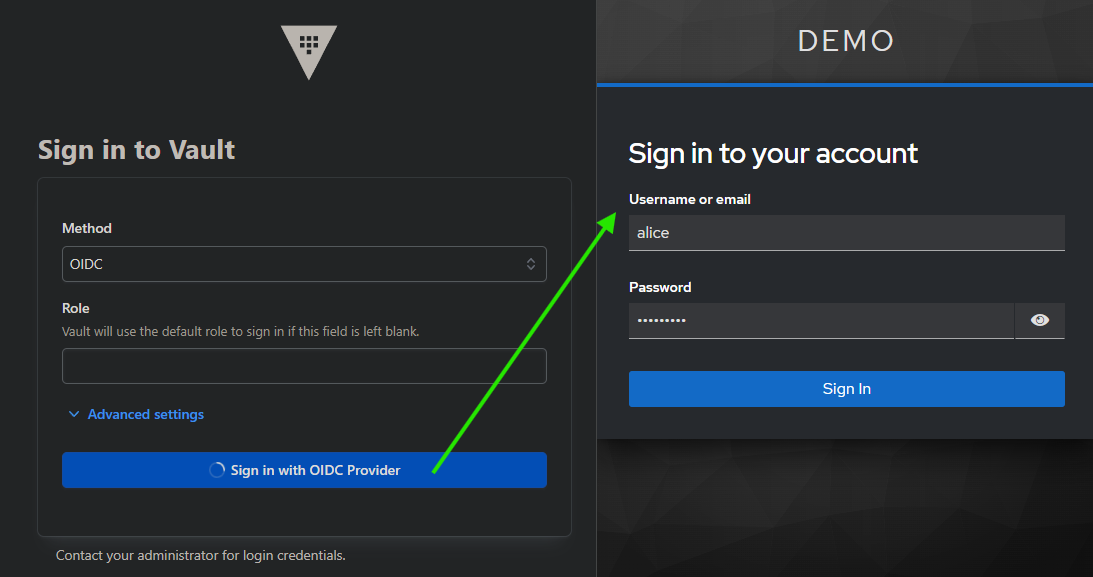

Depuis l'hôte, ouvrir un navigateur :

http://10.0.0.62:8200/ui

Sélectionner la méthode d'authentification OIDC
Cliquer sur "Sign in with OIDC Provider"
Être redirigé vers la page de login Keycloak
Se connecter avec alice / Alice123!
Être redirigé vers Vault avec un token valide

demo

vault

Via la CLI Vault

# Depuis la machine vault ou tout client avec vault installé
vault login -method=oidc -path=oidc role=reader

→ Un lien s'ouvre dans le navigateur → se connecter avec Keycloak → le token est injecté dans la CLI

# Après authentification OIDC (token stocké dans ~/.vault-token)
vault kv get secret/demo/config

→ ✅ Alice peut lire le secret

# Tenter d'écrire → doit échouer (politique reader uniquement)
vault kv put secret/demo/config db_host="attacker"
# → Error: 1 error occurred: * permission denied

→ ✅ L'accès en écriture est bien refusé

Vérifier les informations du token

vault token lookup

Key                  Value
---                  -----
display_name         oidc-alice
policies             [default reader-policy]
ttl                  59m50s
meta                 map[role:reader username:alice]

→ On voit que le token est lié à l'utilisateur alice et à la politique reader-policy

Étape 8 — Vérification end-to-end

Récapitulatif du flux OIDC

Alice (navigateur)
    │
    ├─1─► Vault UI : "Login with OIDC"
    │
    ├─2─► Keycloak : page de login
    │
    ├─3─► Alice saisit ses credentials
    │
    ├─4─► Keycloak émet un token JWT signé
    │       (claims: sub=alice, groups=[vault-readers])
    │
    ├─5─► Vault valide le JWT (via JWKS de Keycloak)
    │       → mappe le groupe "vault-readers" → policy "reader-policy"
    │
    └─6─► Vault émet un token interne
              → Alice peut lire secret/demo/*

Tableau de vérification

Test	Résultat attendu
Démarrage Keycloak	`curl http://10.0.0.60:8080/realms/master` → JSON
Démarrage Vault	`vault status` → `Sealed: false`
Discovery OIDC	`curl .../well-known/openid-configuration` → JSON
Login Alice via UI	Redirection Keycloak → Vault → token valide
Lecture secret	`vault kv get secret/demo/config` → données
Écriture secret	`vault kv put ...` → `permission denied`

Dépannage

Keycloak ne démarre pas

# Vérifier les logs
tail -f /var/log/keycloak.log

# Vérifier que le port 8080 est libre
ss -tlnp | grep 8080

# Vérifier Java
java -version

Vault ne valide pas les tokens Keycloak

# Vérifier que l'URL de découverte est accessible depuis Vault
curl -s "http://10.0.0.60:8080/realms/demo/.well-known/openid-configuration"

# Vérifier la config OIDC de Vault
vault read auth/oidc/config

# Tester manuellement un token JWT
vault write auth/oidc/oidc/auth_url \
    redirect_uri="http://10.0.0.62:8200/oidc/callback" \
    state="test" nonce="test" role="reader"

Les groupes ne sont pas transmis dans le JWT

Vérifier que le mapper groups est bien configuré dans Keycloak :

Clients → vault → Client scopes → vault-dedicated
Vérifier la présence du mapper Group Membership avec Token Claim Name = groups
Vérifier que Full group path = OFF (sinon le claim contient /vault-readers au lieu de vault-readers)

# Décoder un token pour vérifier les claims
curl -s -X POST \
  "http://10.0.0.60:8080/realms/demo/protocol/openid-connect/token" \
  -d "client_id=vault&client_secret=...&username=alice&password=Alice123!&grant_type=password" \
  | python3 -c "
import sys,json,base64
d=json.load(sys.stdin)
token=d['access_token']
payload=token.split('.')[1]
payload += '=' * (4 - len(payload) % 4)
print(json.dumps(json.loads(base64.b64decode(payload)), indent=2))
"

→ Vérifier la présence de "groups": ["vault-readers"]

Erreur "redirect_uri mismatch"

# Vérifier que les URIs de redirection dans Vault correspondent exactement
# à celles déclarées dans Keycloak (Client → Valid redirect URIs)

vault read auth/oidc/role/reader
# → allowed_redirect_uris doit correspondre exactement

Récap' de la pratique

Étape 1 : Keycloak installé (Java + tar.gz)
              │
Étape 2 : Realm "demo" + Client OIDC "vault" configurés
              │
Étape 3 : Utilisateur "alice" + groupe "vault-readers" créés
              │
Étape 4 : Vault installé et démarré (mode dev)
              │
Étape 5 : Auth method OIDC configuré → Keycloak comme provider
              │
Étape 6 : Secrets créés + politiques et groupes mappés
              │
Étape 7 : Login Alice via OIDC → accès au secret validé

Concept	Ce qu'on a fait
Keycloak Realm	Espace d'identité isolé `demo`
Client OIDC	Application `vault` déclarée dans Keycloak
Claims JWT	Groupes transmis dans le token (`groups_claim`)
Vault OIDC auth	Validation des tokens JWT signés par Keycloak
Group mapping	Groupe Keycloak → politique Vault automatique
Least privilege	Politique `reader` : lecture seule sur `secret/demo/*`
Audit trail	Vault et Keycloak journalisent chaque accès

🔐 Intégration d'une deuxième application (Nextcloud) dans le SSO Keycloak

💡 Keycloak est déjà opérationnel (démo précédente). On ajoute Nextcloud comme deuxième Service Provider dans le même realm demo.

Étape 1 — Déclarer un nouveau Client Nextcloud dans Keycloak

Accéder à la console Keycloak

Depuis le client :

http://10.0.0.60:8080/admin

Se connecter avec le compte admin, sélectionner le realm demo.

Créer le client OIDC pour Nextcloud

Dans le realm demo :

Clients → Create client
Onglet "General Settings" :

Champ	Valeur
Client type	OpenID Connect
Client ID	`nextcloud`
Name	`Nextcloud`

Cliquer "Next"

Paramètres du flux d'authentification

Onglet "Capability config" :

Option	Valeur
Client authentication	ON (confidential)
Standard flow	ON
Direct access grants	OFF

Cliquer "Next"

URLs de redirection Nextcloud

Onglet "Login settings" :

Champ	Valeur
Root URL	`https://10.0.0.64`
Valid redirect URIs	`https://10.0.0.64/index.php/apps/user_oidc/code`
Valid redirect URIs	`https://10.0.0.64/*`
Web origins	`https://10.0.0.64`

Cliquer "Save"

Récupérer le Client Secret

Clients → nextcloud → onglet "Credentials"
Copier la valeur du Client secret

# Exemple :
Client ID     : nextcloud
Client Secret : ZAIpAgdWsnb8mHdd11bF4w2Xd8AwA5Gv

💡 Ce secret sera utilisé pour configurer l'app OIDC dans Nextcloud.

Ajouter le mapper de groupes pour Nextcloud

Le client nextcloud a besoin que les groupes soient transmis dans le token JWT.

Clients → nextcloud → onglet "Client scopes"
Cliquer sur nextcloud-dedicated
"Add mapper" → "By configuration" → "Group Membership"
Configurer :

Champ	Valeur
Name	`groups`
Token Claim Name	`groups`
Full group path	OFF
Add to ID token	ON
Add to access token	ON

Cliquer "Save"

Créer un groupe dédié Nextcloud

Dans le realm demo :

Groups → "Create group"
Name : nextcloud-users
Cliquer "Create"

Ajouter Alice au groupe Nextcloud

Users → alice → onglet "Groups"
Cliquer "Join Group"
Sélectionner nextcloud-users
Cliquer "Join"

→ Alice appartient maintenant aux groupes vault-readers et nextcloud-users

Étape 2 — Installer Nextcloud sur 10.0.0.64

Préparer le système (LXC Debian/Ubuntu)

Sur le conteneur nextcloud (10.0.0.64) :

apt update && apt upgrade -y

# Installer Apache, PHP et les extensions nécessaires à Nextcloud
apt install -y apache2 \
    php php-cli php-common \
    php-curl php-gd php-xml php-mbstring \
    php-zip php-intl php-bcmath \
    php-gmp php-imagick php-apcu \
    libapache2-mod-php \
    mariadb-server \
    php-mysql \
    unzip wget curl bzip2

rm /var/www/html/index.html

Configurer MariaDB

# Démarrer MariaDB
systemctl enable --now mariadb

# Sécuriser l'installation
mysql_secure_installation
# → Répondre Y à toutes les questions, définir un mot de passe root

# Créer la base de données Nextcloud
mysql -u root -p << 'EOF'
CREATE DATABASE IF NOT EXISTS nextcloud CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;
CREATE USER IF NOT EXISTS 'ncuser'@'localhost' IDENTIFIED BY 'NcDbPass42!';
GRANT ALL PRIVILEGES ON nextcloud.* TO 'ncuser'@'localhost';
FLUSH PRIVILEGES;
EOF

Télécharger et installer Nextcloud

# Télécharger la dernière version de Nextcloud
wget https://download.nextcloud.com/server/releases/latest.tar.bz2

# Extraire dans le répertoire web
tar -xjf latest.tar.bz2 -C /var/www/html/

# Ajuster les permissions
chown -R www-data:www-data /var/www/html/nextcloud
chmod -R 750 /var/www/html/nextcloud

Générer un certificat auto-signé

Nextcloud impose HTTPS pour utiliser OpenID Connect.

# Générer un certificat auto-signé
openssl req -x509 -nodes -days 365 -newkey rsa:2048 \
    -keyout /etc/ssl/private/nextcloud.key \
    -out /etc/ssl/certs/nextcloud.crt \
    -subj "/CN=10.0.0.64/O=Lab/C=FR"

Configurer Apache pour Nextcloud (HTTPS)

# Activer les modules Apache nécessaires
a2enmod rewrite headers env dir mime ssl

# Créer le VirtualHost HTTPS
cat > /etc/apache2/sites-available/nextcloud.conf << 'EOF'
<VirtualHost *:80>
    ServerName 10.0.0.64
    Redirect permanent / https://10.0.0.64/
</VirtualHost>

<VirtualHost *:443>
    DocumentRoot /var/www/html/nextcloud
    ServerName 10.0.0.64

    SSLEngine on
    SSLCertificateFile    /etc/ssl/certs/nextcloud.crt
    SSLCertificateKeyFile /etc/ssl/private/nextcloud.key

    <Directory /var/www/html/nextcloud/>
        Options +FollowSymlinks
        AllowOverride All
        Require all granted
    </Directory>

    ErrorLog ${APACHE_LOG_DIR}/nextcloud_error.log
    CustomLog ${APACHE_LOG_DIR}/nextcloud_access.log combined
</VirtualHost>
EOF

# Activer le site et désactiver le site par défaut
a2ensite nextcloud.conf
a2dissite 000-default.conf
systemctl restart apache2

Finaliser l'installation via CLI (occ)

cd /var/www/html/nextcloud

sudo -u www-data php occ maintenance:install \
    --database="mysql" \
    --database-name="nextcloud" \
    --database-user="ncuser" \
    --database-pass="NcDbPass42!" \
    --admin-user="admin" \
    --admin-pass="Admin123!"

# → Nextcloud was successfully installed

Ajouter l'IP dans les trusted domains

sudo -u www-data php occ config:system:set trusted_domains 1 \
    --value="10.0.0.64"

# Forcer HTTPS dans la config Nextcloud
sudo -u www-data php occ config:system:set overwrite.cli.url \
    --value="https://10.0.0.64"
sudo -u www-data php occ config:system:set overwriteprotocol \
    --value="https"

# Autoriser les requêtes vers des serveurs locaux (Keycloak sur LAN)
# Nextcloud 28+ bloque par défaut les IPs privées (protection SSRF)
sudo -u www-data php occ config:system:set allow_local_remote_servers \
    --value=true --type=boolean

✅ Nextcloud est accessible sur https://10.0.0.64

⚠️ Le navigateur affichera un avertissement de certificat auto-signé — cliquer "Avancer quand même".

nexcloud

Étape 3 — Installer et configurer l'app OIDC dans Nextcloud

Installer l'application `user_oidc`

Nextcloud dispose d'une application officielle pour l'authentification OIDC.

cd /var/www/html/nextcloud

# Installer l'app via occ
sudo -u www-data php occ app:install user_oidc

# Vérifier l'installation
sudo -u www-data php occ app:list | grep user_oidc
# → user_oidc: 8.x.x

Activer l'application

sudo -u www-data php occ app:enable user_oidc
# → user_oidc enabled

Configurer le provider OIDC (Keycloak)

sudo -u www-data php occ user_oidc:provider keycloak \
    --clientid="nextcloud" \
    --clientsecret="ZAIpAgdWsnb8mHdd11bF4w2Xd8AwA5Gv" \
    --discoveryuri="http://10.0.0.60:8080/realms/demo/.well-known/openid-configuration" \
    --unique-uid=0 \
    --check-bearer=0 \
    --mapping-display-name="name" \
    --mapping-email="email" \
    --mapping-groups="groups" \
    --group-provisioning=1

Paramètre	Signification
`--clientid`	Client ID déclaré dans Keycloak
`--clientsecret`	Secret récupéré dans Keycloak
`--discoveryuri`	URL d'autodiscovery du realm Keycloak
`--unique-uid=0`	Utilise le claim `preferred_username` comme UID (pas le `sub`)
`--mapping-groups`	Claim JWT contenant les groupes
`--group-provisioning=1`	Crée automatiquement les groupes dans Nextcloud

⚠️ En v8.5, le sous-commande add n'existe plus — l'identifiant (keycloak) est un argument positionnel direct.

Vérifier la configuration OIDC

# Afficher le provider "keycloak"
sudo -u www-data php occ user_oidc:provider keycloak

identifier: keycloak
clientid: nextcloud
discoveryuri: http://10.0.0.60:8080/realms/demo/.well-known/openid-configuration

⚠️ En v8.5, user_oidc:provider list n'existe pas — passer l'identifiant directement pour afficher un provider.

Pour forcer l'authentification uniquement via OIDC :

sudo -u www-data php occ config:app:set user_oidc allow_multiple_user_backends \
    --value="0"

⚠️ À ne faire qu'après avoir validé le SSO — sinon plus d'accès si Keycloak est down.

Étape 4 — Tester l'authentification SSO

Accéder à Nextcloud avec le SSO

Depuisle client, ouvrir un navigateur :

https://10.0.0.64

La page de login Nextcloud affiche un bouton "Se connecter avec keycloak"
Cliquer sur ce bouton
Être redirigé vers la page de login Keycloak (http://10.0.0.60:8080/...)
Se connecter avec alice / Alice123!
Être redirigé vers Nextcloud, connecté en tant qu'Alice

demo

alice

Vérifier la session Alice dans Nextcloud

Depuis le Client (connecté en tant qu'Alice) :

Cliquer sur l'avatar en haut à droite → "Paramètres personnels"
Vérifier :

Champ	Valeur attendue
Nom d'utilisateur	`alice` (ou le `sub` JWT)
Nom affiché	`Alice Demo`
Email	`alice@demo.local`
Backend	`user_oidc`

Vérifier les groupes dans Nextcloud

# Depuis nextcloud (10.0.0.64)
sudo -u www-data php occ user:list

sudo -u www-data php occ user:info <ID alice>

user_id: alice
display_name: Alice Demo
email: alice@demo.local
groups:
  - nextcloud-users

→ ✅ Alice appartient au groupe nextcloud-users (hérité de Keycloak)

alice

Tester la déconnexion SSO

Dans Nextcloud, se déconnecter
Être redirigé vers la page Keycloak
Ouvrir maintenant http://10.0.0.62:8200/ui (Vault)
Cliquer "Sign in with OIDC"
Keycloak ne redemande pas les credentials (session SSO active)
Vault est accessible directement

→ ✅ Le SSO fonctionne entre les deux applications (Vault et Nextcloud)

Étape 5 — Vérification end-to-end (multi-applications)

Flux SSO complet — deux applications

Alice (navigateur)
    │
    ├─1─► Nextcloud : "Se connecter avec keycloak"
    │
    ├─2─► Keycloak : page de login (première fois)
    │
    ├─3─► Alice saisit ses credentials (une seule fois)
    │
    ├─4─► Keycloak émet un token JWT signé
    │       (claims: sub=alice, groups=[vault-readers, nextcloud-users])
    │
    ├─5─► Nextcloud valide le JWT → Alice connectée
    │       → groupe "nextcloud-users" synchronisé
    │
    └─6─► Plus tard : Alice accède à Vault (http://10.0.0.62:8200)
              → Keycloak réutilise la session existante
              → Pas de nouveau login requis ✅

Tableau de vérification

Test	Résultat attendu
Keycloak opérationnel	`curl http://10.0.0.60:8080/realms/demo` → JSON
Nextcloud accessible	`curl https://10.0.0.64` → page HTML
Discovery OIDC Nextcloud	`occ user_oidc:provider keycloak` → config affichée
Login Alice via SSO	Bouton Keycloak → redirection → connectée
Groupes synchronisés	`occ user:info alice` → `nextcloud-users`
SSO entre apps	Vault accessible sans re-login après Nextcloud

Dépannage

Nextcloud ne trouve pas le provider OIDC

# Vérifier que l'URL de découverte est accessible depuis nextcloud
curl -s "http://10.0.0.60:8080/realms/demo/.well-known/openid-configuration" \
    | python3 -m json.tool | grep -E "issuer|authorization"

# Vérifier la config de l'app
sudo -u www-data php occ user_oidc:provider keycloak

Erreur "redirect_uri mismatch"

# Vérifier que l'URI de callback dans Keycloak correspond exactement
# Keycloak → Clients → nextcloud → Valid redirect URIs :
# → https://10.0.0.64/index.php/apps/user_oidc/code

Nextcloud envoie /index.php/apps/user_oidc/code (avec index.php) dans la requête OIDC. La valeur configurée dans Keycloak doit correspondre exactement.

# Vérifier les logs Nextcloud
tail -f /var/www/html/nextcloud/data/nextcloud.log | python3 -m json.tool

# Vérifier que l'app est bien activée
sudo -u www-data php occ app:list | grep user_oidc

# Vérifier les claims du token JWT (adapter le secret)
curl -s -X POST \
  "http://10.0.0.60:8080/realms/demo/protocol/openid-connect/token" \
  -d "client_id=nextcloud" \
  -d "client_secret=NcDeFg9876543210AbC" \
  -d "username=alice" \
  -d "password=Alice123!" \
  -d "grant_type=password" \
  | python3 -c "
import sys,json,base64
d=json.load(sys.stdin)
token=d['access_token']
payload=token.split('.')[1]
payload += '=' * (4 - len(payload) % 4)
print(json.dumps(json.loads(base64.b64decode(payload)), indent=2))
"

→ Vérifier la présence de "email", "name" et "groups" dans le payload

Les groupes ne se synchronisent pas dans Nextcloud

Vérifier la configuration du mapper dans Keycloak :

Clients → nextcloud → Client scopes → nextcloud-dedicated
Vérifier la présence du mapper Group Membership avec Token Claim Name = groups
Vérifier que Full group path = OFF

# Vérifier la configuration du provider (mapping groupes)
sudo -u www-data php occ user_oidc:provider keycloak
# → Vérifier que group-provisioning=1 et mapping-groups=groups

Récap' de la pratique

Démo 2 (acquis) :
    Keycloak → realm "demo" + client "vault" + Alice + vault-readers
              │
Démo 3 (nouveau) :
    Étape 1 : Client OIDC "nextcloud" ajouté dans Keycloak
              │    + groupe "nextcloud-users" + Alice membre
              │
    Étape 2 : Nextcloud installé (Apache + PHP + MariaDB)
              │
    Étape 3 : App user_oidc configurée → Keycloak comme provider
              │
    Étape 4 : SSO validé → Alice connectée via Keycloak
              │
    Étape 5 : SSO cross-apps → Vault + Nextcloud, un seul login

Concept	Ce qu'on a fait
Multi-SP	Deux Service Providers (Vault + Nextcloud) sur un seul IdP
Client OIDC	Un client Keycloak par application
app user_oidc	Module Nextcloud officiel pour l'auth OIDC
Provisioning JIT	Utilisateur créé dans Nextcloud au premier login
Group sync	Groupes Keycloak propagés dans Nextcloud
SSO réel	Un seul login Keycloak pour accéder aux deux apps
Least privilege	Groupes distincts par application (`vault-readers` / `nextcloud-users`)

🧱 Intégration d'un module d'inspection (ModSecurity) sur notre point d'entrée

Architecture

  [attacker]          [waf-proxy]            [web]
  curl / nikto  →→→  Nginx + ModSec  →→→  Apache
  10.0.0.83          10.0.0.80              10.0.0.81

Machine	Type	IP	Rôle
web	LXC Debian 12	10.0.0.81	Apache — backend
waf-proxy	LXC Debian 12	10.0.0.80	Nginx + ModSecurity + OWASP CRS

Les attaques sont lancées depuis waf-proxy lui-même (pas besoin d'une 3e VM).

Étape 1 — Préparer le backend (web)

Créer le conteneur web

Dans Proxmox → Créer CT :

Champ	Valeur
CT ID	181
Hostname	web
Template	debian-12
Disque	4 Go
CPU	1
RAM	256 Mo
Bridge	vmbr2
IPv4	10.0.0.81/24
GW	10.0.0.1

Installer Apache

apt update && apt install -y apache2 curl
echo "<h1>Web backend OK</h1>" > /var/www/html/index.html
systemctl enable --now apache2

Vérification rapide :

curl http://10.0.0.81
# → <h1>Web backend OK</h1>

Étape 2 — Préparer le proxy WAF

Créer le conteneur waf-proxy

Champ	Valeur
CT ID	180
Hostname	waf-proxy
Template	debian-12
Disque	4 Go
CPU	1
RAM	512 Mo
Bridge	vmbr2
IPv4	10.0.0.80/24
GW	10.0.0.1

Installer Nginx + ModSecurity + CRS

Sur waf-proxy :

apt update && apt install -y \
    nginx \
    libnginx-mod-http-modsecurity \
    modsecurity-crs curl

modsecurity-crs installe le paquet Debian officiel qui place les règles dans /usr/share/modsecurity-crs/

Vérifier les fichiers installés

ls /usr/lib/nginx/modules/ | grep modsecurity
# → ngx_http_modsecurity_module.so

ls /usr/share/modsecurity-crs/rules/ | head -5
# → règles CRS prêtes à l'emploi

ls /etc/modsecurity/crs/
# → crs-setup.conf
# → REQUEST-900-EXCLUSION-RULES-BEFORE-CRS.conf
# → RESPONSE-999-EXCLUSION-RULES-AFTER-CRS.conf

rules

Étape 3 — Configurer ModSecurity

Créer la config de base

Le paquet Debian ne fournit pas de modsecurity.conf-recommended. On le crée avec le minimum requis :

cat > /etc/modsecurity/modsecurity.conf << 'EOF'
SecRuleEngine DetectionOnly
SecRequestBodyAccess On
SecResponseBodyAccess Off
SecAuditEngine RelevantOnly
SecAuditLog /var/log/modsec_audit.log
SecAuditLogParts ABIJDEFHZ
SecAuditLogType Serial
EOF

# Créer le fichier d'audit log (requis avant le démarrage)
touch /var/log/modsec_audit.log

# Vérifier le mode (DetectionOnly par défaut)
grep SecRuleEngine /etc/modsecurity/modsecurity.conf
# → SecRuleEngine DetectionOnly

Créer le fichier de règles Nginx

cat > /etc/nginx/modsecurity.conf << 'EOF'
Include /etc/modsecurity/modsecurity.conf
Include /etc/modsecurity/crs/crs-setup.conf
Include /usr/share/modsecurity-crs/rules/*.conf
EOF

Étape 4 — Configurer Nginx en reverse proxy

Créer le VirtualHost

cat > /etc/nginx/sites-available/waf.conf << 'EOF'
server {
    listen 80;
    server_name _;

    modsecurity on;
    modsecurity_rules_file /etc/nginx/modsecurity.conf;

    location / {
        proxy_pass http://10.0.0.81/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
    }
}
EOF

ln -s /etc/nginx/sites-available/waf.conf /etc/nginx/sites-enabled/
rm -f /etc/nginx/sites-enabled/default

Démarrer

nginx -t && systemctl reload nginx

Test — accès normal via le proxy :

curl http://10.0.0.80
# → <h1>Web backend OK</h1>  ✅

Étape 5 — Observer les attaques (mode DetectionOnly)

Ouvrir les logs en temps réel

Terminal 1 :

tail -f /var/log/modsec_audit.log

Les détections ModSecurity vont dans l'audit log, pas dans le error.log nginx.

Terminal 2 (pour envoyer les attaques) :

Test : Injection SQL

# Les guillemets simples doivent être encodés en %27
curl "http://10.0.0.80/?id=1%27%20OR%20%271%27%3D%271"
# Equivalent à : http://10.0.0.80/?id=1' OR '1'='1

→ La requête passe (DetectionOnly) mais l'audit log affiche :

[id "949110"] [msg "Inbound Anomaly Score Exceeded (Total Score: 33)"]
[id "942100"] [msg "SQL Injection Attack Detected via libinjection"]
[severity "CRITICAL"] [tag "OWASP_CRS/3.3.7"]

attack

Le CRS utilise l'anomaly scoring : chaque règle ajoute des points (SQLi CRITICAL = +5). Le score total (ici 33) est comparé au seuil (5 par défaut) — dépassé → alerte.

Test : XSS

# Les balises < > encodées en %3C %3E
curl "http://10.0.0.80/?q=%3Cscript%3Ealert(1)%3C%2Fscript%3E"
# Equivalent à : http://10.0.0.80/?q=<script>alert(1)</script>

→ Log :

[id "941100"] [msg "XSS Attack Detected via libinjection"]

attack

Test : Path Traversal

curl "http://10.0.0.80/?file=../../../../etc/passwd"

→ Log :

[id "930100"] [msg "Path Traversal Attack"]

attack

Étape 6 — Bloquer les attaques (mode Prevention)

Passer en mode Prevention

sed -i 's/SecRuleEngine DetectionOnly/SecRuleEngine On/' \
    /etc/modsecurity/modsecurity.conf

nginx -t && systemctl reload nginx

Vérifier que le trafic légitime passe toujours

curl http://10.0.0.80/
# → 200 OK ✅

curl "http://10.0.0.80/?nom=Alice&age=25"
# → 200 OK ✅

Les attaques sont maintenant bloquées

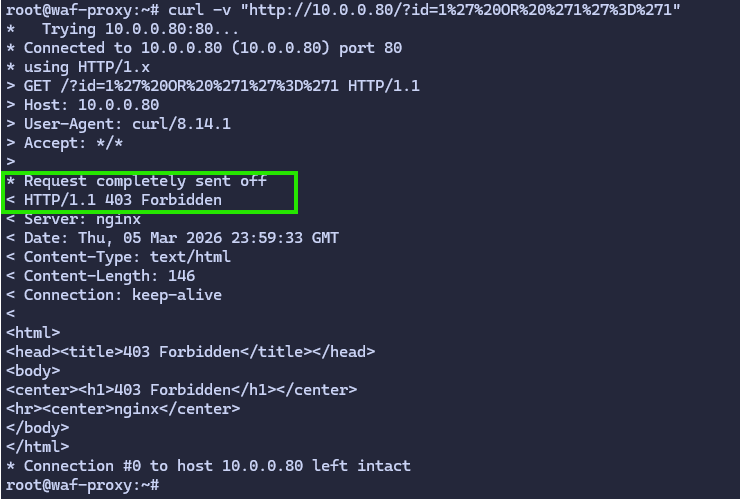

curl -v "http://10.0.0.80/?id=1%27%20OR%20%271%27%3D%271"
# → HTTP/1.1 403 Forbidden  🚫

curl -v "http://10.0.0.80/?q=%3Cscript%3Ealert(1)%3C%2Fscript%3E"
# → HTTP/1.1 403 Forbidden  🚫

curl -v "http://10.0.0.80/?file=../../../../etc/passwd"
# → HTTP/1.1 403 Forbidden  🚫

403

Tableau récap'

Attaque	Sans WAF	DetectionOnly	Prevention
SQL Injection	passe	passe + log	403 bloqué
XSS	passe	passe + log	403 bloqué
Path Traversal	passe	passe + log	403 bloqué
Requête normale	passe	passe	passe

Récap' des étapes

web (10.0.0.81)         Apache backend simple
waf-proxy (10.0.0.80)   Nginx + ModSecurity + CRS (paquet apt)
                        │
                        ├─ DetectionOnly → log les attaques sans bloquer
                        └─ Prevention   → HTTP 403 sur toute requête suspecte

Challenge C308 05/03/2026

Challenge C308 05/03/2026

🧑‍🏫 Pitch de l’exercice : Architecture Zero Trust : Routage d'Identité (SSO) & Sécurité de la Couche 7 (WAF) 🛡️

🎯 Contexte d'introduction

🚀 Objectifs de l'intervention

🖥️ Environnement technique

🔐 Déploiement d'un SSO Keycloak et intégration avec Vault

Étape 1 — Installer Keycloak

Prérequis : Java 17

Télécharger et installer Keycloak

Créer le compte administrateur initial

Démarrer Keycloak (mode développement)

Démarrer Keycloak en arrière-plan

Vérifier que Keycloak répond

Étape 2 — Configurer Keycloak : Realm et Client

Accéder à la console d'administration

Créer un nouveau Realm

Créer un Client OIDC (pour Vault)

Paramètres du flux d'authentification

URLs de redirection

Récupérer le Client Secret

Créer un Mapper pour les groupes (claims JWT)

Étape 3 — Créer des utilisateurs et groupes dans Keycloak

Créer un groupe

Créer un utilisateur

Définir le mot de passe de l'utilisateur

Ajouter l'utilisateur au groupe

Vérifier le token OIDC (optionnel)

Étape 4 — Installer HashiCorp Vault

Ajouter le dépôt officiel HashiCorp

Démarrer Vault en mode développement

Récupérer et exporter le Root Token

Démarrer Vault en arrière-plan (lab)

Étape 5 — Configurer l'authentification OIDC dans Vault

Activer la méthode d'authentification OIDC

Configurer l'OIDC avec Keycloak comme provider

Vérifier la découverte OIDC

Créer un rôle Vault lié aux groupes Keycloak

Créer une politique Vault (reader-policy)

Étape 6 — Créer des secrets dans Vault

Écrire un secret de test

Mapper le groupe Keycloak → politique Vault

Étape 7 — Tester l'authentification OIDC

Via l'interface Web de Vault

Via la CLI Vault

Tester l'accès au secret après login

Vérifier les informations du token

Étape 8 — Vérification end-to-end

Récapitulatif du flux OIDC

Tableau de vérification

Dépannage

Keycloak ne démarre pas

Vault ne valide pas les tokens Keycloak

Les groupes ne sont pas transmis dans le JWT

Erreur "redirect_uri mismatch"

Récap' de la pratique

🔐 Intégration d'une deuxième application (Nextcloud) dans le SSO Keycloak

Étape 1 — Déclarer un nouveau Client Nextcloud dans Keycloak

Accéder à la console Keycloak

Créer le client OIDC pour Nextcloud

Paramètres du flux d'authentification

URLs de redirection Nextcloud

Récupérer le Client Secret

Ajouter le mapper de groupes pour Nextcloud

Créer un groupe dédié Nextcloud

Ajouter Alice au groupe Nextcloud

Étape 2 — Installer Nextcloud sur 10.0.0.64

Préparer le système (LXC Debian/Ubuntu)

Configurer MariaDB

Télécharger et installer Nextcloud

Générer un certificat auto-signé

Configurer Apache pour Nextcloud (HTTPS)

Finaliser l'installation via CLI (occ)

Ajouter l'IP dans les trusted domains

Étape 3 — Installer et configurer l'app OIDC dans Nextcloud

Installer l'application user_oidc

Activer l'application

Configurer le provider OIDC (Keycloak)

Vérifier la configuration OIDC

Désactiver l'écran de login par mot de passe (optionnel)

Installer l'application `user_oidc`
