📊 LAB : Supervision de l'Infrastructure et Visibilité Réseau

_________ .__                   __            __
\_   ___ \|  |__   ____   ____ |  | __ _____ |  | __
/    \  \/|  |  \_/ __ \_/ ___\|  |/ //     \|  |/ /
\     \___|   Y  \  ___/\  \___|    <|  Y Y  \    <
 \______  /___|  /\___  >\___  >__|_ \__|_|  /__|_ \
        \/     \/     \/     \/     \/     \/     \/

Rôle : Administrateur Réseau

Mission : Déployer Checkmk (Raw Edition), une solution de supervision d'infrastructure hautes performances. Il fonctionne en interrogeant activement les équipements du réseau via des agents ultra-légers ou des protocoles standards (SNMP) pour remonter l'état de santé, la bande passante, et les erreurs de flux en temps réel. Cette méthode permet de cartographier instantanément l'architecture réseau (routeurs, switchs, hyperviseurs, serveurs) grâce à un puissant moteur d'auto-découverte, offrant ainsi une vue "hélicoptère" proactive pour détecter les goulots d'étranglement ou les pannes avant qu'elles n'impactent les utilisateurs.

Github Checkmk

checkmk

L'intérêt technique 🎯

Visibilité Réseau et Flux : Analyser en temps réel la charge des interfaces (bande passante), la topologie, et surtout détecter les anomalies de transmission (comme les paquets perdus ou en erreur sur une interface ens18).
Efficacité (Auto-découverte) : Oublier la configuration manuelle fastidieuse. Checkmk scanne l'hôte cible et identifie de lui-même les dizaines de services et interfaces réseaux à monitorer.
Sécurité (Flux TLS) : Garantir la confidentialité des données de supervision en instaurant un canal chiffré de bout en bout (TLS) et une authentification forte entre le serveur central et ses agents sur le port TCP 6556.

🛠️ Architecture du Lab

Environnement : Serveur Proxmox
Serveur Central : Conteneur LXC sous Debian 13 (Trixie) alloué avec 1 vCPU et 1 Go de RAM.
Cibles (Agents) : Machines virtuelles Ubuntu et PC physiques sous Windows 10/11.
Réseau Lab : 10.0.0.0/16
Cible Checkmk (LXC) : L'IP statique de notre serveur sera 10.0.0.80
Site de supervision : mkmonitor

Documentation : https://docs.checkmk.com/latest/fr/

Installation Guide : https://checkmk.com/download?platform=cmk&distribution=debian&release=trixie&edition=cre&version=2.4.0p22

Pré-requis Proxmox et LXC

Installation d'un container LXC

Hostname : Checkmk
Template : debian-13-standard (ou ubuntu-24.04)
Disque : Taille 15 Go
CPU Cœurs : 1
RAM : 1024 Mo (1 Go)
IPv4 : Static
IPv4/CIDR : 10.0.0.80/16
Passerelle : 10.0.0.1
DNS : 10.0.0.1

Une fois lancé on doit vérifier si wget et ssh sont bien installés

apt update && apt upgrade -y
apt install wget && apt install openssh-server

Pour pouvoir se connecter en SSH on doit modifier le fichier sshd_config

nano /etc/ssh/sshd_config
   PermitRootLogin yes

et restart systemctl restart sshd

ou en ligne de commande directement :

sed -i 's/^#\?PermitRootLogin .*/PermitRootLogin yes/' /etc/ssh/sshd_config
systemctl restart ssh

On va aussi configurer l'IP en statique : nano /etc/network/interfaces

auto ens18
iface ens18 inet static
    address : 10.0.0.50
    netmask : 255.255.0.0
    gateway : 10.0.0.1
    dns-nameservers : 10.0.0.1

et restart systemctl restart networking

Installation et Configuration Checkmk

Téléchargement de la clé GPG officielle depuis leur site web :

wget https://download.checkmk.com/checkmk/Check_MK-pubkey.gpg

Installer l'outil GPG

apt update && apt install gnupg -y

Importer la clé dans la liste des signatures fiables du système :

gpg --import Check_MK-pubkey.gpg

Téléchargement du packet spécifique pour Debian 13 :

wget https://download.checkmk.com/checkmk/2.4.0p22/check-mk-raw-2.4.0p22_0.trixie_amd64.deb

Vérifier la validité du paquet avec gpg :

gpg --verify ./check-mk-raw-*.deb

gpg

Installation du paquet avec les dépendances :

sudo apt install ./check-mk-raw-2.4.0p22_0.trixie_amd64.deb

Test de l'installation :

omd version

omd : Open Monitory Distribution

omd

On va maintenant pouvoir créer notre instance de supervision :

omd create mkmonitor

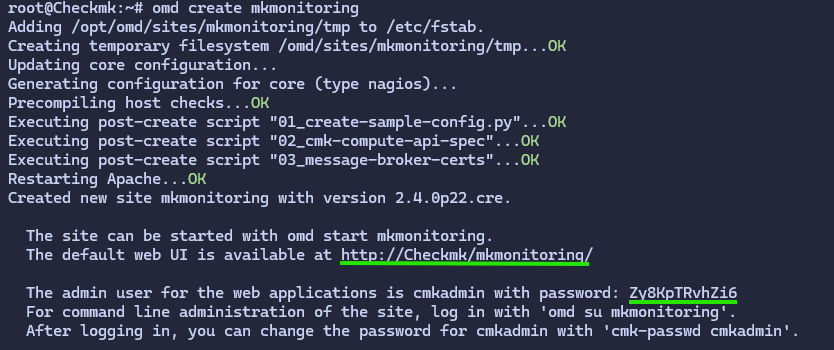

⚠️ Bien noter le mot de passe aléatoire généré pour l'utilisateur cmkadmin, et l'URL pour se connecter à l'interface web

password

Démarrer le moteur de supervision :

omd start mkmonitor

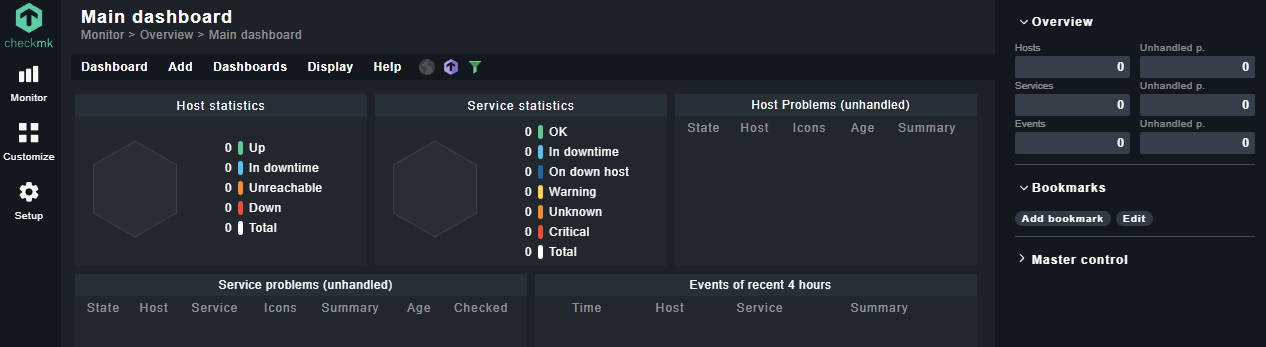

L'installation est terminée. On peut se connecter à l'interface web en tapant http://10.0.0.80/mkmonitor/ dans le navigateur 🎉

dashboard

Pour vérifier les services de l'instance : omd status

status

Schema des différentes façons dont Checkmk peut accéder aux systèmes à superviser

agents

Installation des Agents

Documentation Agents de supervision checkmk : https://docs.checkmk.com/latest/fr/wato_monitoringagents.html

Le grand avantage de Checkmk, c'est que l'installation des agents ne demande aucune configuration système fastidieuse : on installe le paquet, ça ouvre un port d'écoute, et tout le reste de l'intelligence se gère depuis l'interface web centrale.

Pour déployer tes agents : Le serveur est le dépôt 💡

agents

Pas besoin de chercher les agents sur Internet. Dès que le site "mkmonitor" est créé, Checkmk génère et héberge lui-même les agents.

Ils sont toujours disponibles directement sur le serveur via l'interface web dans : Setup > Agents > Windows, Linux, Solaris, AIX, etc

On peut copier directement le lien de l'agent dont on a besoin.

Linux

agents

Pour télécharger l'agent depuis notre propre serveur Checkmk avec wget :

wget http://10.0.0.80/mkmonitor/check_mk/agents/check-mk-agent_2.4.0p22-1_all.deb

Installation de l'agent :

sudo apt install ./check-mk-agent_*.deb

Windows

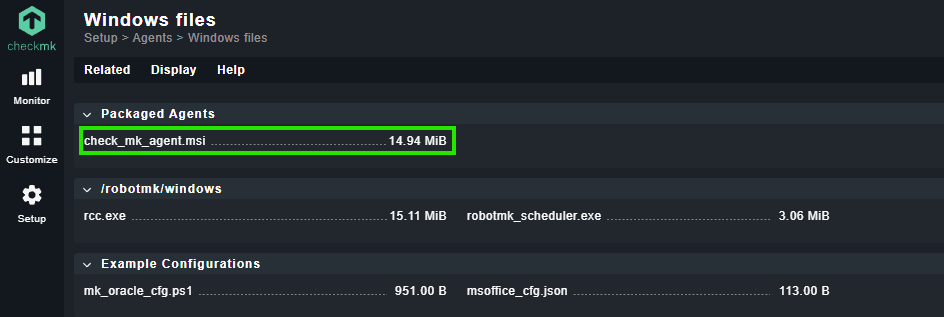

C'est encore plus simple, on ouvre un navigateur directement sur le PC Windows cible et on se connecte à l'interface Checkmk. Setup > Agents > Windows.

On télécharge le package Windows Installer (.msi).

windows

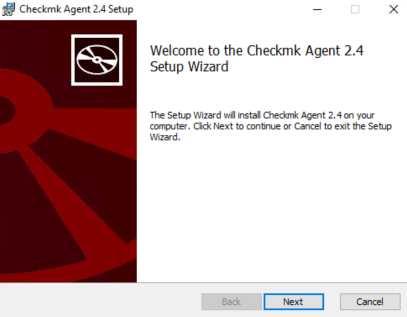

Et on lance le fichier téléchargé, et on termine l'install avec les option de base.

exe

Côté réseau : L'installateur crée automatiquement un service Windows en arrière-plan et ajoute la règle au pare-feu Windows pour ouvrir le fameux port TCP 6556. Il n'y a rien d'autre à faire.

Découverte des agents

Ajout des agents

Une fois que le port 6556 des machines cibles est ouvert et prêt à répondre, on retourne sur l'interface web Checkmk pour lancer la découverte :

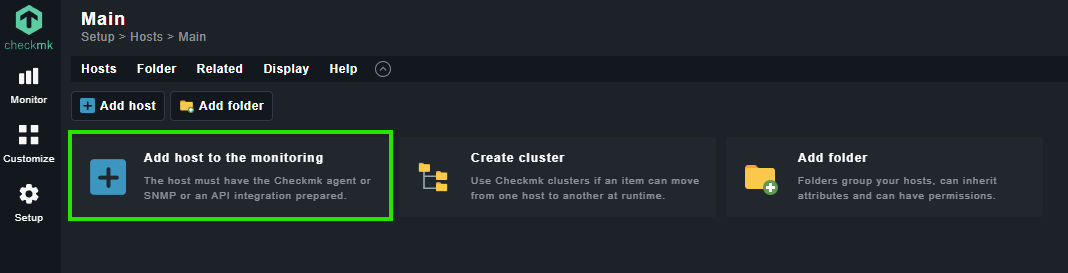

On va dans Setup > Hosts > Add host

add

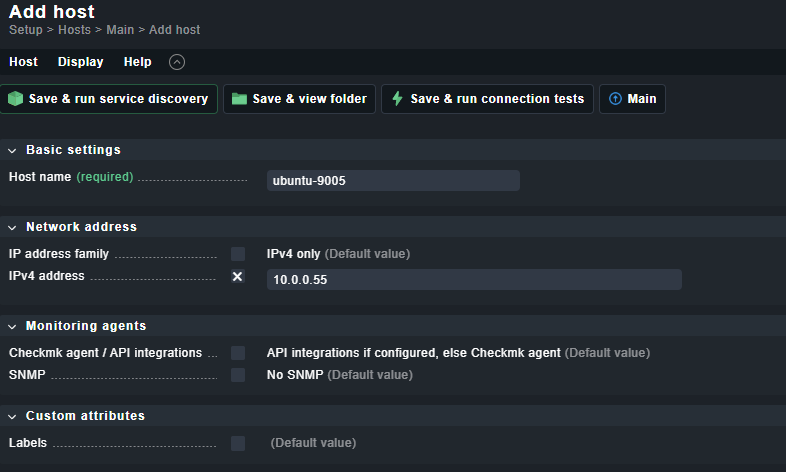

On renseigne le nom de la machine (ex: PC-Fixe ou Proxmox-Host) et son adresse IP, puis Save & view folder

add

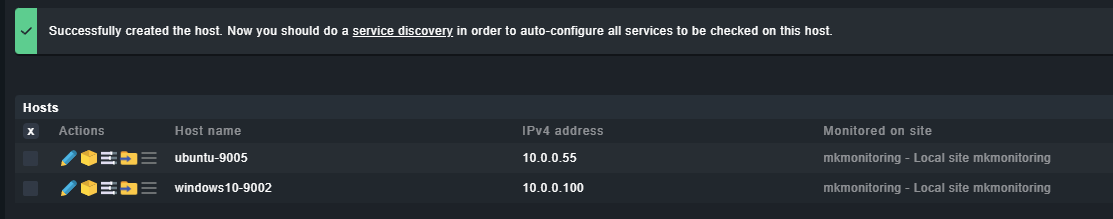

On peut ajouter nos autres hôtes

hosts

Sécurisation des flux

Pour sécuriser les flux et les chiffrer on va utiliser la commande :

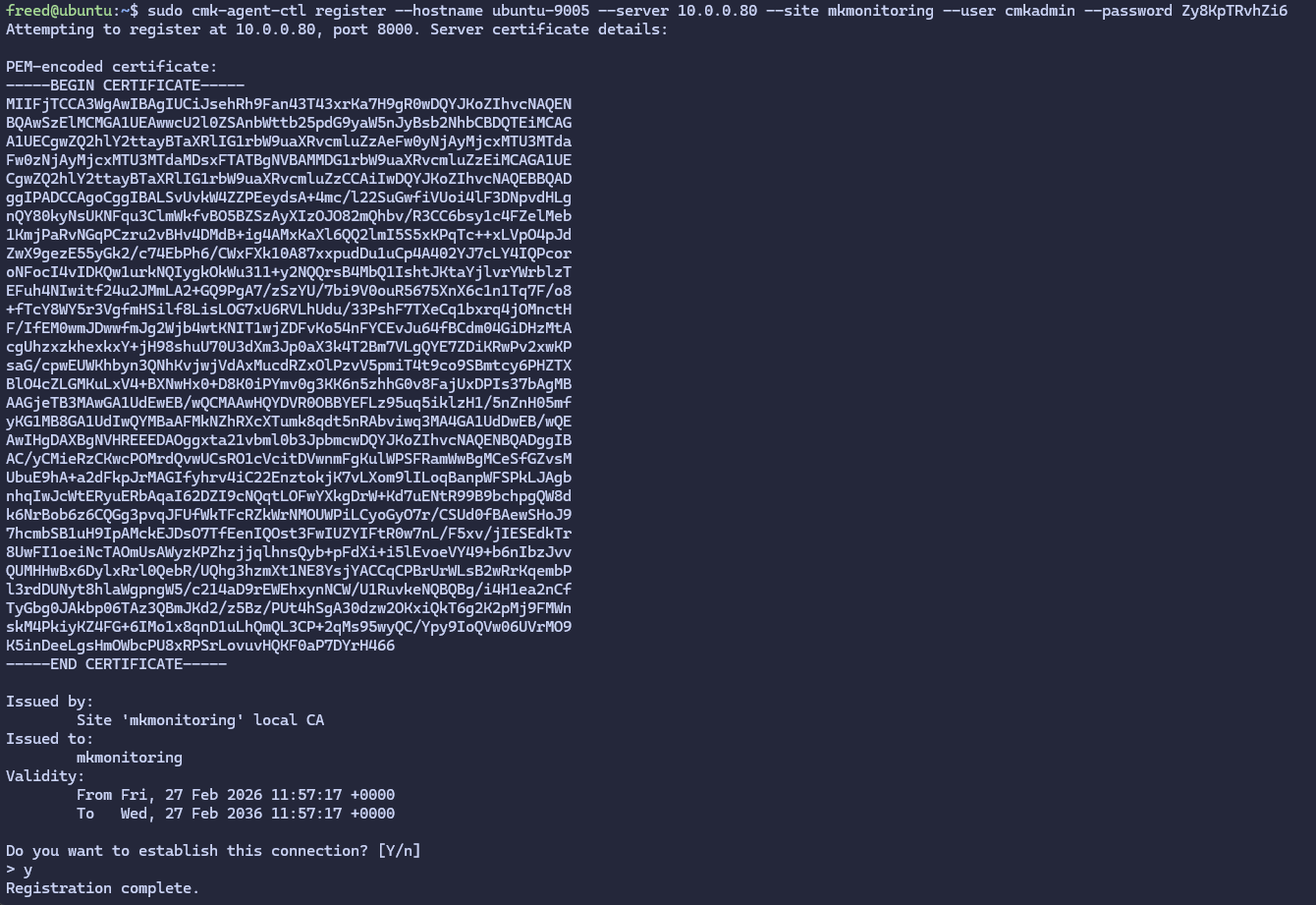

sudo cmk-agent-ctl register --hostname ubuntu-9005 --server 10.0.0.80 --site mkmonitor --user cmkadmin --password Zy8KpTRvhZi6

🔐 L'agent va s'authentifier auprès du serveur Checkmk, échanger des certificats, et tout le trafic de supervision sur le port 6556 sera chiffré. De plus, l'agent n'acceptera de parler qu'au serveur.

secure

Pour Windows on fait de même en invite de commande ou powershell en tant qu'administrateur

sudo cmk-agent-ctl register --hostname windows10-9002 --server 10.0.0.80 --site mkmonitor --user cmkadmin --password Zy8KpTRvhZi6

Si ça ne fonctionne pas (windows ne reconnaît pas la variable d'environnement) on peut utiliser

"C:\Program Files (x86)\checkmk\service\cmk-agent-ctl.exe" register --hostname windows10-9002 --server 10.0.0.80 --site mkmonitor --user cmkadmin --password Zy8KpTRvhZi6

Découverte

Maintenant que le canal de communication est sécurisé, on va pouvoir aspirer les métriques : la découverte automatique.

Voici comment faire remonter toutes les informations dans le tableau de bord : Setup > Hosts > cliquer sur le carré jaune Run Service Discovery 🟨

discover

Là, Checkmk va scanner les services sur la machine et te lister tout ce qu'il a trouvé (interfaces réseaux, CPU, disques, services).

On valide avec Accept all pour commencer à monitorer toutes ces métriques.

datasources

On fait de même pour les autres agents/machines

Les changements sont "en attente" (pending). Il faut les appliquer pour que le moteur de supervision les prenne en compte. Tout en haut à droite il y a un bouton jaune avec un point d'exclamation (indiquant par exemple 2 changes) : Activate on selected sites

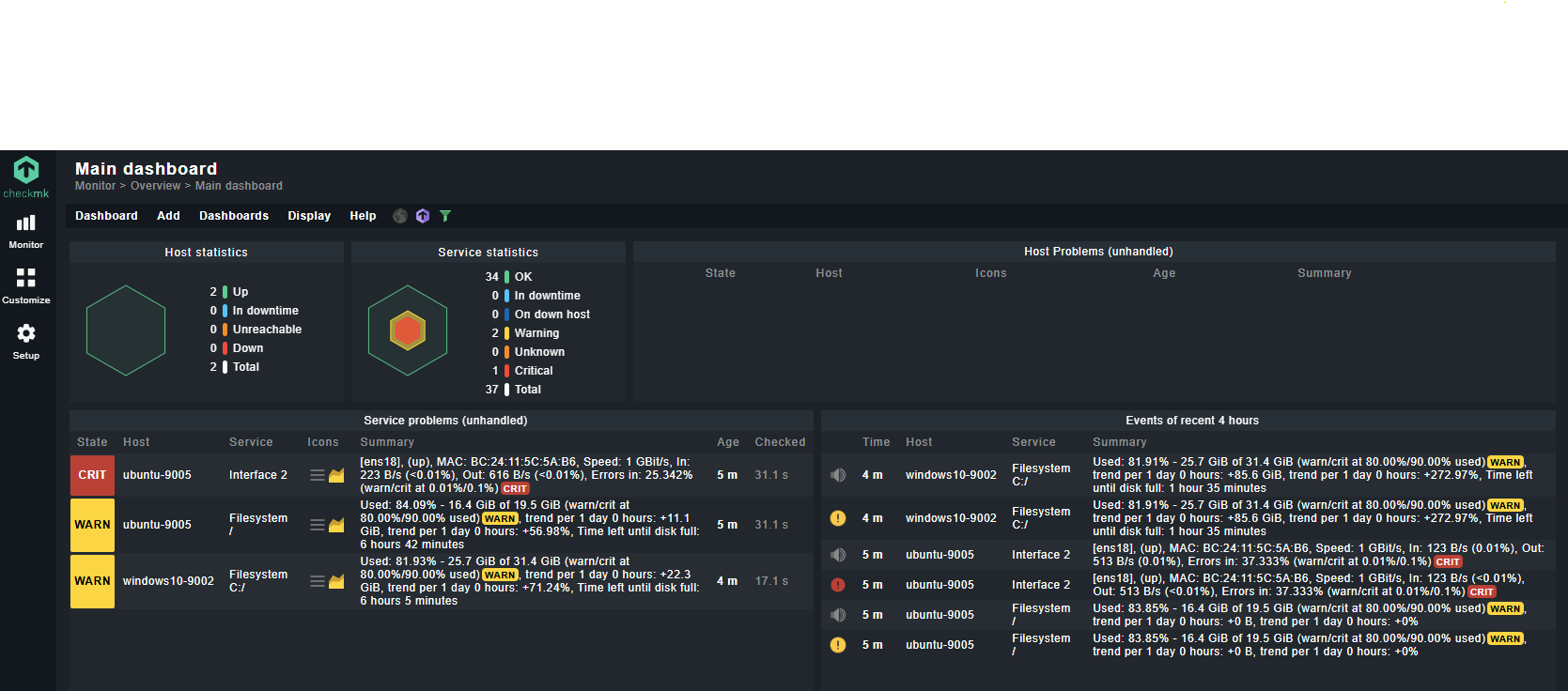

On peut retrouver les résultats du check dans Monitor > Overview > All Hosts

hosts

dashboard

Intégration API Proxmox VE

Objectif : Permettre au serveur de supervision (Checkmk) d'interroger directement l'hyperviseur (Proxmox) via son API pour remonter l'état des interfaces réseaux virtuelles (vmbr) et des nœuds sans installer d'agent lourd sur chaque système.

1. Préparation côté Proxmox (Sécurité & Pré-requis)

Création du compte de service : Créer un utilisateur checkmk@pve avec un mot de passe classique.
⚠️ Piège de l'authentification : La sonde native Checkmk utilise le chemin /api2/json/access/ticket qui attend un couple identifiant/mot de passe explicite. Les "API Tokens" modernes génèrent une erreur d'authentification.
Droits d'accès : Assigner le rôle PVEAuditor (lecture seule) à cet utilisateur sur le chemin racine /.
Le correctif du fuseau horaire : Dans PVE-Server > System > Time, resélectionner et valider le fuseau horaire (ex: Europe/Paris).
⚠️ Piège du StopIteration : Sans cette validation manuelle dans l'interface web, Proxmox ne génère pas le fichier /etc/timezone. L'API renvoie un champ vide, ce qui fait planter le script Python de Checkmk avec l'erreur critique StopIteration.

user

2. Configuration côté Checkmk (La Sonde API)

Alignement d'identité : Le nom de l'hôte dans Checkmk doit correspondre exactement au nom de l'hyperviseur (ex: pve-server en minuscules).
⚠️ Piège de la casse : Si le nom diffère (ex: majuscules), Checkmk ne trouvera pas les données correspondantes dans le fichier .json renvoyé par Proxmox et plantera.
Création de la règle "Proxmox VE" (Setup > Agents > VM, cloud, container) :
Username : checkmk@pve
Password : Explicit + le mot de passe créé sur Proxmox.
Validation SSL : Cocher la case principale Disable SSL certificate validation ET cocher obligatoirement la sous-option SSL certificate validation is disabled.
⚠️ Piège du certificat local : Oublier la sous-option déclenche l'erreur [SSL: CERTIFICATE_VERIFY_FAILED], car Proxmox utilise un certificat auto-signé.
Conditions : Assigner la règle explicitement à l'hôte pve-server.

host

3. Finalisation (Le cumul des flux)

Propriétés de l'hôte Checkmk : Dans la section Data sources, forcer l'option Configured API integrations AND Checkmk agent.
⚠️ Piège de l'écrasement : Par défaut, l'ajout d'une API désactive l'écoute de l'agent TCP classique. Cumuler les deux permet d'avoir à la fois les métriques du système hôte et celles de l'hyperviseur.

agents

Activation : Appliquer les changements (point d'exclamation jaune) et lancer une découverte de services (Rescan).

activation

4. Ajout d'une VM

Voici comment ajuster les options pour activer la magie du Piggyback :
- Host name : le nom exact de la VM dans Proxmox
- Network address (Pour éviter que Checkmk ne cherche à pinguer la machine) :
- Cocher la petite case grise juste à gauche de IP address family.
- Le menu déroulant va s'activer : remplacer "IPv4 only" par No IP.
Monitoring agents (Pour désactiver l'interrogation directe) :
- Cocher la petite case grise à gauche de Checkmk agent / API integrations.
- Dans le menu déroulant, sélectionner No API integrations, no Checkmk agent.
- (Laisser la ligne "Piggyback" juste en dessous sur sa valeur par défaut, c'est elle qui autorise la récupération silencieuse des données !)

Cliquer sur le bouton Save & run service discovery en haut de page.

add

Intégration de pfSense avec le protocole SNMP

1. Configuration de pfSense (Activation SNMP)

Installer le paquet sécurisé

Naviguer dans System > Package Manager, puis dans l'onglet Available Packages.
Rechercher net-snmp.
Cliquer sur Install puis Confirm pour lancer le déploiement du paquet.

Configurer SNMPv3 via NET-SNMP

Un nouveau menu de configuration est désormais disponible.

Naviguer dans Services > SNMP (NET-SNMP).
Dans l'onglet General : Cocher Enable the SNMP service et sauvegarder.
Se rendre dans l'onglet Users et cliquer sur le bouton Add.
Renseigner les champs de sécurité :

Username : srv_checkmk
Entry type : User entry (USM)
Read/Write Access : Read Only (GET, GETNEXT) (Application stricte du principe de moindre privilège).
Authentication Type : SHA
Password : (Saisir le mot de passe d'authentification).
Privacy Protocol : AES
Passphrase : (Saisir la clé de chiffrement).

Cliquer sur Save.

2. Filtrage Réseau (Pare-feu pfSense)

L'activation du service ne suffit pas ; il faut autoriser le flux réseau entre Checkmk et pfSense.

Naviguer vers Firewall > Rules.
Sélectionner l'interface sur laquelle Checkmk va interroger pfSense (généralement l'interface de Management ou le LAN, par exemple vmbr1 ou LAN).
Ajouter une règle avec les paramètres suivants :

Action : Pass
Interface : LAN (ou l'interface concernée)
Address Family : IPv4
Protocol : UDP
Source : Single host or alias -> Saisir l'adresse IP exacte de la machine Checkmk (ex: 192.168.1.X).
Destination : This Firewall (self)
Destination Port Range : SNMP (161)

Ajouter une description claire (ex: Allow Checkmk to poll pfSense SNMP).
Sauvegarder et appliquer les changements.

3. Intégration dans Checkmk (Administration Système)

Une fois la couche réseau et le service préparés, il faut déclarer l'hôte dans l'outil de supervision.

Se connecter à l'interface web de Checkmk.
Aller dans Setup > Hosts et cliquer sur Add host.
Remplir les informations de base :

Hostname : pfsense-fw01
IPv4 address : Saisir l'adresse IP de pfSense.

Dans la section Data Sources, configurer comme suit :

Checkmk agent : Sélectionner No API integrations, no Checkmk agent (puisqu'aucun agent lourd n'est installé sur pfSense).
SNMP : Cocher la case et sélectionner SNMP v2c or v3.

Dans les SNMP credentials, sélectionner SNMPv3 (authPriv) et reporter exactement les informations configurées sur pfSense :

Security level: authPriv
User name: srv_checkmk
Authentication protocol: SHA-1
Authentication password: (Le mot de passe défini)
Privacy protocol: AES-128
Privacy passphrase: (La clé définie)

agent

Cliquer sur Save & run service discovery

Checkmk va envoyer des requêtes UDP 161. Si le pare-feu et SNMPv3 sont bien configurés, les services (Interfaces réseau, CPU, RAM, Uptime) vont apparaître.

Accepter les services voulus (Accept all) et activer les changements (Bouton jaune Activate on selected sites).

⚠️ Toujours vérifier le timedatectl status s'il y a un décalage les vérifications avec le NTP échoueront.

Custom Dashboard

dash
