Challenge A301 03/11/2025
Pitch de l’exercice 🧑🏫
⌨️ Challenge
Et si on découvrait Packet Tracer par la pratique ? 💪
Vous allez devoir ajouter dans un projet Packet Tracer tous les “end devices” (ordinateurs fixes, portables, copieurs, serveurs, etc.) ainsi que les premiers appareils d’interconnexion d’une entreprise fictive, dont le réseau et le parc informatique sont décrits ci-dessous.
Pour l’instant, on oublie le WiFi : on considère que tous les postes sont connectés en filaire.
Pour toutes les adresses IP, on utilise le masque de sous-réseau 255.0.0.0 soit /8 en notation classless/CIDR.
Voici la liste des end devices avec leurs adresses IP (on appelle ça un plan d’adressage !) :
-
Paris (site principal) :
-
- Accueil :
-
-
- 2 PC fixes, adresses IP en 10.1.1.X (X étant le numéro du poste, de 1 à 2)
-
-
-
- 1 copieur, adresse IP 10.1.123.1
-
-
- Compta :
-
-
- 3 PC fixes, adresses IP en 10.1.2.X (X étant le numéro du poste, de 1 à 3)
-
-
-
- 1 copieur, adresse IP 10.1.123.2
-
-
- Direction :
-
-
- 2 PC portables, adresses IP en 10.1.3.X (X étant le numéro du poste, de 1 à 2)
-
-
-
- 1 imprimante, adresse IP 10.1.123.3
-
-
- Salle 4 / open-space N°1 :
-
-
- 8 PC fixes, adresses IP en 10.10.4.X (X étant le numéro du poste, de 1 à 8)
-
-
-
- 1 copieur, adresse IP 10.10.123.4
-
-
-
- 1 switch dédié (utilisez un Cisco 2960 !)
-
-
- Salle 5 / open-space N°2 :
-
-
- 12 PC fixes, adresses IP en 10.10.5.X (X étant le numéro du poste, de 1 à 12)
-
-
-
- 1 switch dédié
-
-
- Service Informatique :
-
-
- 1 PC fixe et 2 PC portables, adresses IP en 10.1.42.X (idem pour le X)
-
-
-
- 1 switch dédié
-
-
- Salle serveur :
-
-
- 1 switch pour les PC de l’Accueil, la Compta et la Direction
-
-
-
- 1 switch “cœur de réseau”, sur lequel tous les autres sont connectés !
-
-
Lyon :
-
- Accueil :
-
-
- 2 PC fixes, adresses IP en 10.2.1.X (X étant le numéro du poste, de 1 à 2)
-
-
-
- 1 copieur, adresse IP 10.2.123.1
-
-
-
- 1 switch partagé avec la salle 2
-
-
- Salle serveur :
-
-
- 1 switch “cœur de réseau”, sur lequel tous les autres sont connectés !
-
-
- Salle 2 / open-space :
-
-
- 12 PC fixes, adresses IP en 10.20.2.X (X étant le numéro du poste, de 1 à 12)
-
-
-
- 1 imprimante, adresse IP 10.20.123.2
-
-
-
- 1 switch partagé avec l’accueil
-
Pour l’instant, même si les sites sont géographiquement éloignés, reliez les deux switchs “cœur du réseau” entre eux.
Bonus
Vérifiez avec la commande ping si les postes peuvent bien communiquer. Vous l’avez normalement vue en saison 2, mais cherchez sur Internet comment utiliser cette commande si nécessaire (votre formateur n’a peut-être pas eu le temps d’en reparler, la journée était suffisamment chargée 😅)
Challenge A301 : Packet Tracer 🖥️
Je vais ajouter toutes les machines demandées, par zone de salles pour facilement m'y retrouver, ajouter leurs IP via les notes puis les configurer :

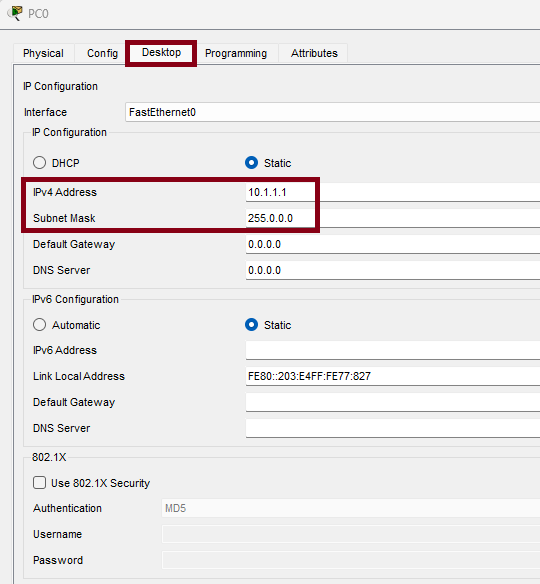

- Pour les PC il faut aller dans la partie Desktop : IP

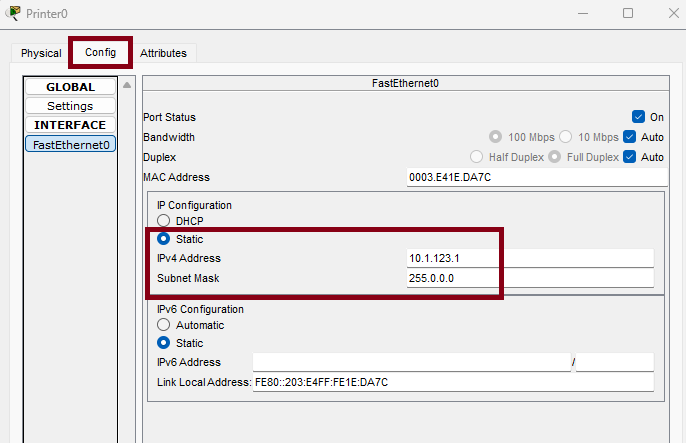

- Pour les Printers, il faut aller dans la Config Fast Ethernet
Je vais les relier en câble droit pour les PC/Printers -> Servers et câble croisé pour les Servers entre-eux :

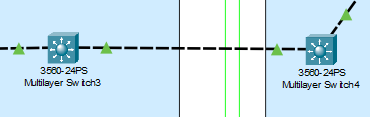

Ici un seul LAN, mais dans la réalité il y aurait 2 LAN : PARIS et LYON, il faudrait donc un adressage dynamique et des Switchs L3 (Couche 3 modèle OSI) :

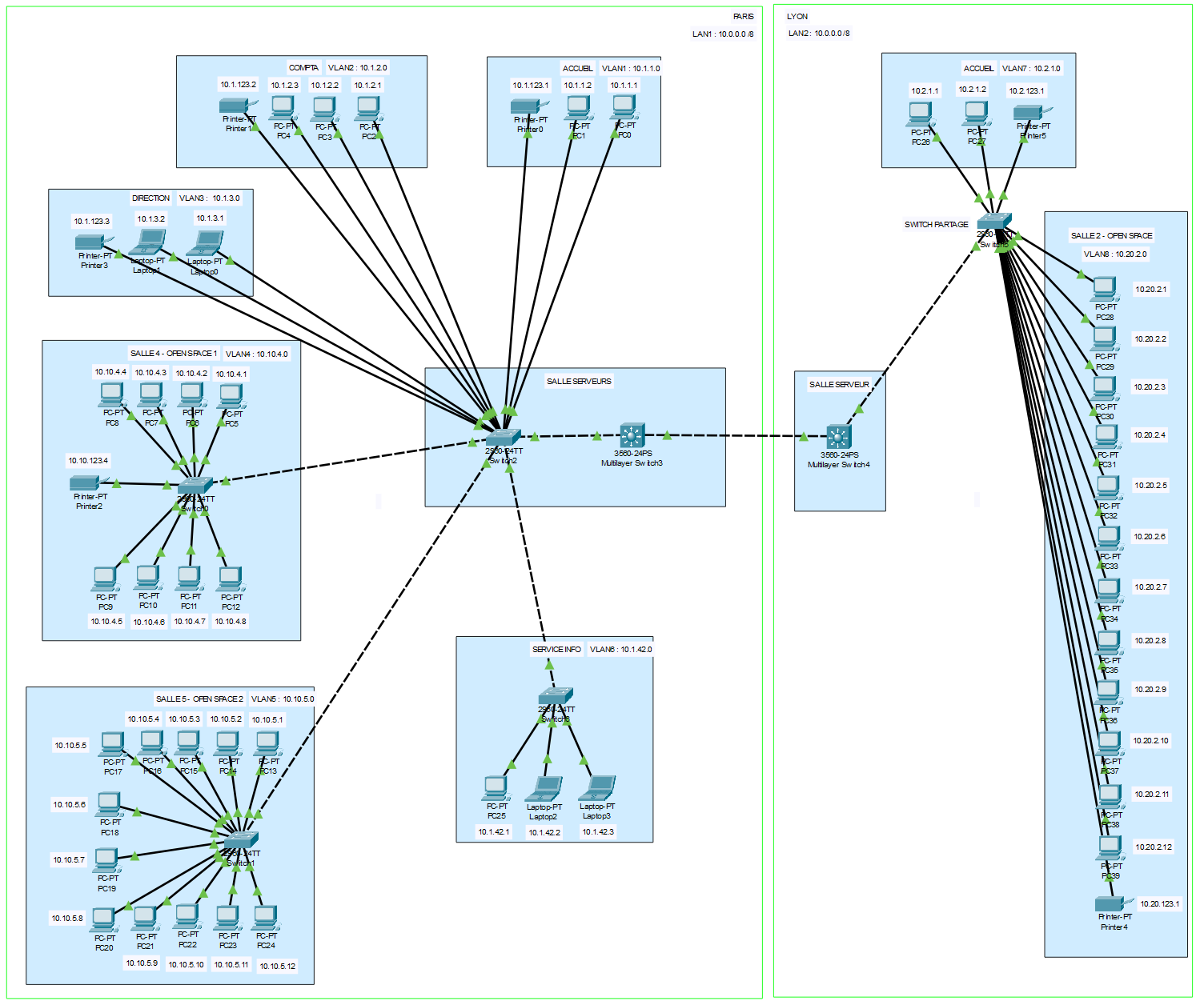

Résultat du plan d'adressage sur Cisco Packet Tracer :
Ping Bonus 🏓

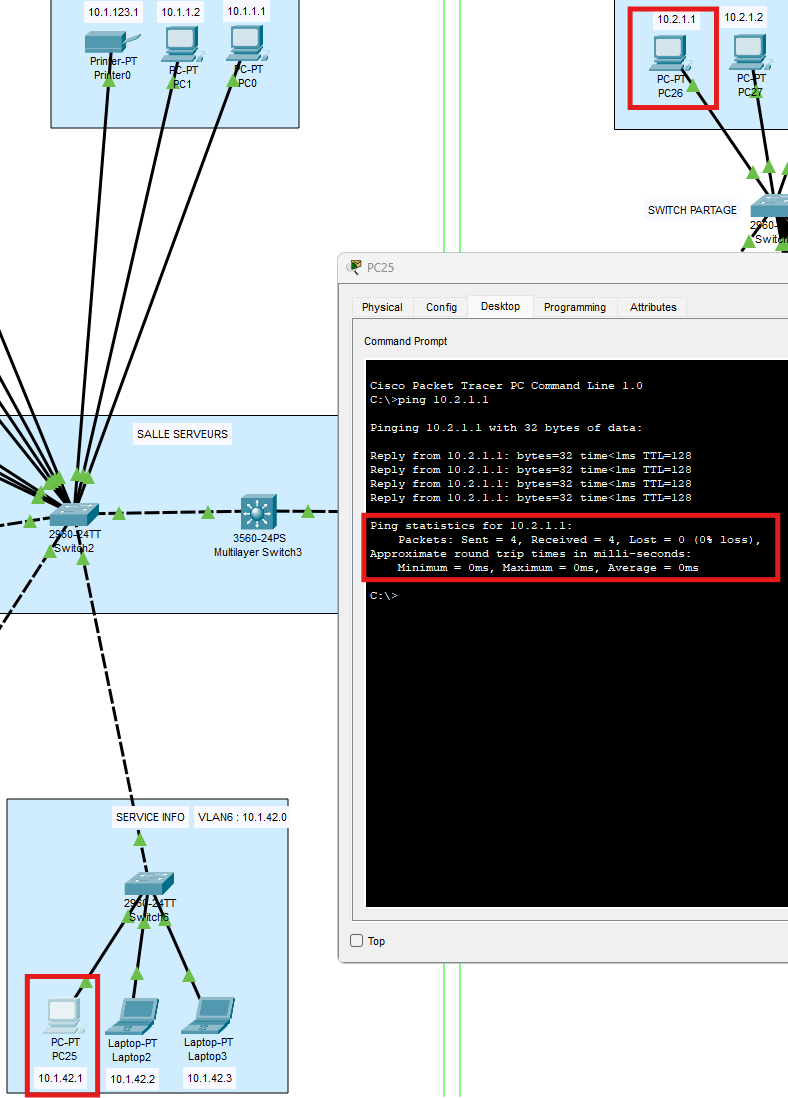

Bob du service info de Paris va tenter de ping le PC d'Alice à l'Accueil à Lyon.
C'est OK !
Je peux regarder une simulation de ce Ping via le Simulation Panel (filter : ICMP only).
->
->
