Challenge B301 19/01/2026

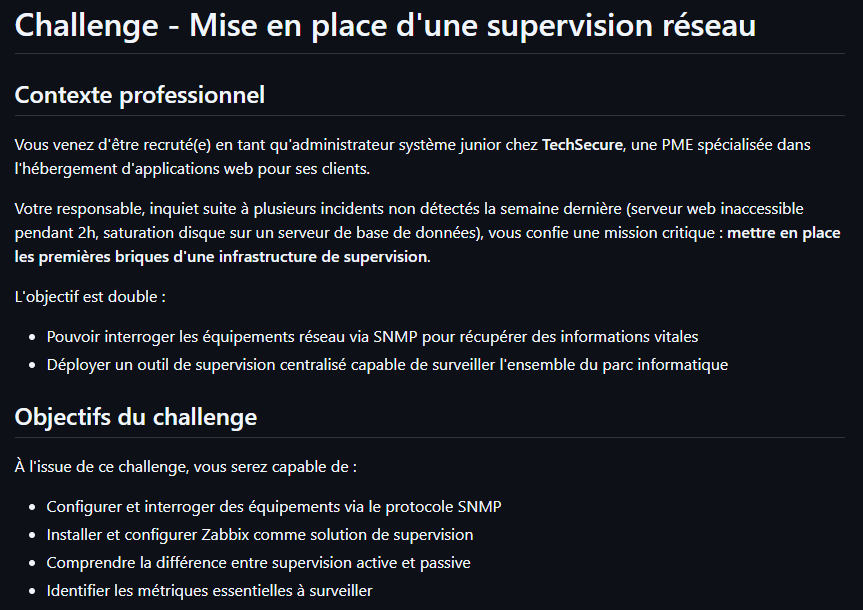

Pitch de l’exercice 🧑‍🏫
Challenge : https://github.com/O-clock-Aldebaran/SB03E01-Mise-en-place-supervision
1. Configuration SNMP dans Cisco Packet Tracer
Sur Packet tracer je crée un réseau PC + Switch

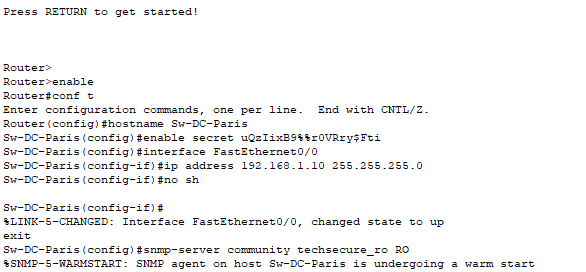

Configuration du routeur et de l'interface pour que le PC puisse l'interroger en SNMP, activation du protocole SNMP v2c et passage en Read Only (par sécurité) avec la commande snmp-server community techsecure_ro RO qui indique la clé de sécurité

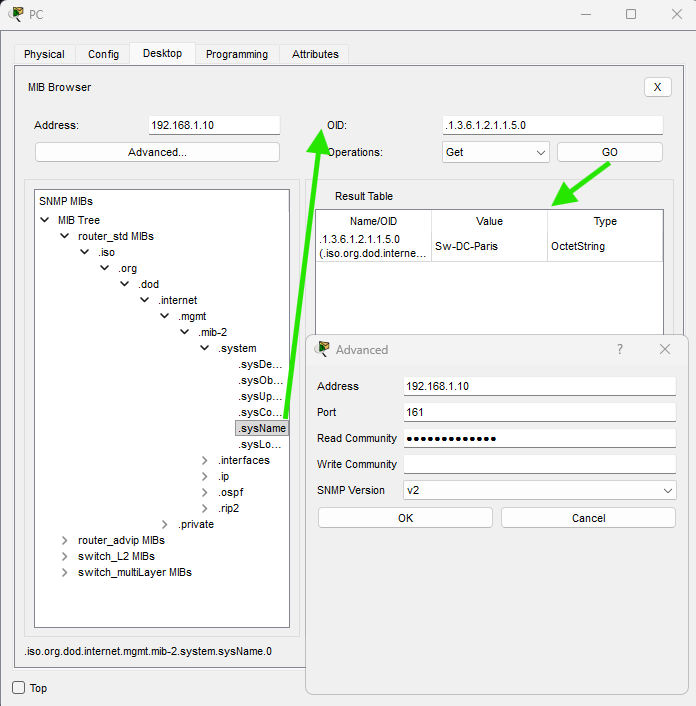

Depuis le PC on va interroger le routeur avec un outil de supervision le MIB Browser. On entre l'adresse IP, la clé de sécurité et la version, puis on va chercher dans le menu déroulant la commande (OID) correspondante au nom du système et on envois la demande avec GET.
La Value correspond bien au nom donné.

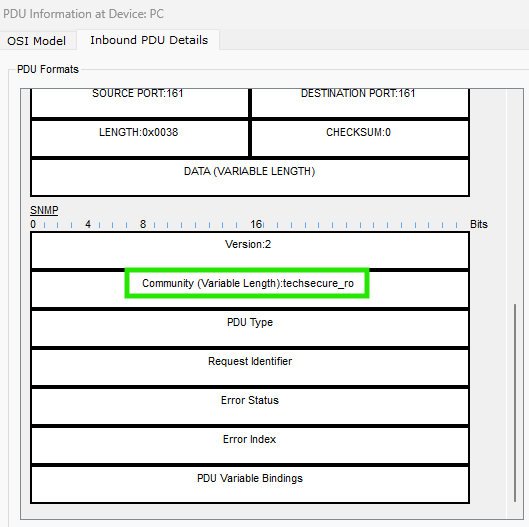

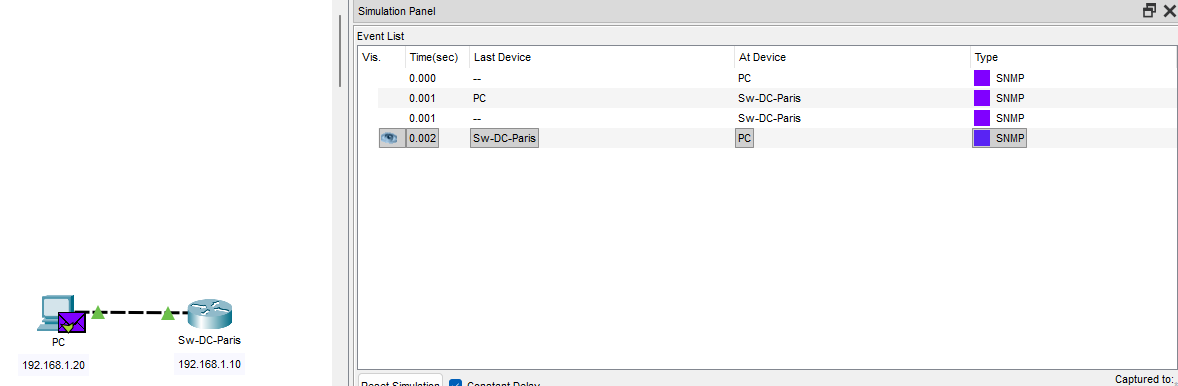

En analysant les packets on peut voir le fonctionnement en détail de la requête
avec la clé visible dans le packet SNMP
2. Interrogation SNMP

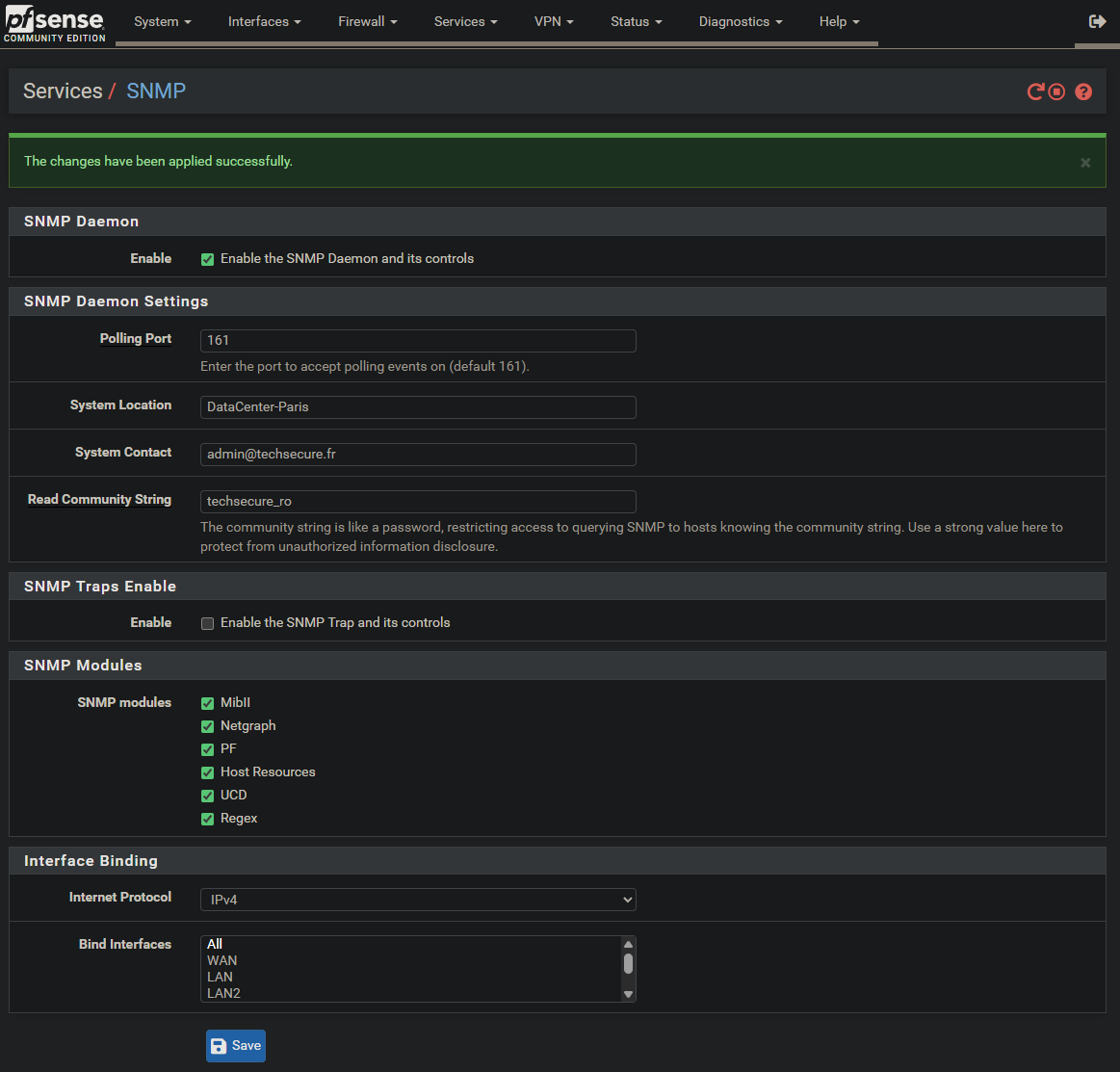

Activation du service SNMP dans la Pfsense
Sur la VM Linux que je viens de créer (Container LXC Debian 13), j'update les packets puis j'installe le client SNMP avec apt install snmp
Pour interroger la Pfsense je peux utiliser différents OID

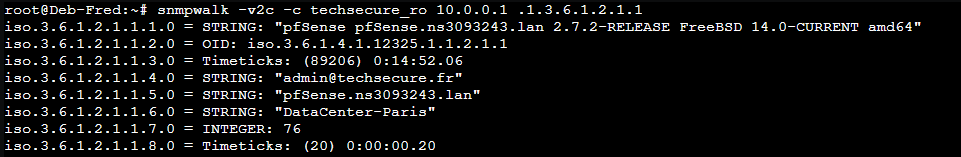

.1.3.6.1.2.1.1 permet d'avoir les informations générales du système
Si on veut récupérer des informations spécifiques on peut utiliser l'outil MIB de Packet Tracer ou alors utiliser des sites qui les liste comme https://www.alvestrand.no/objectid/top.html

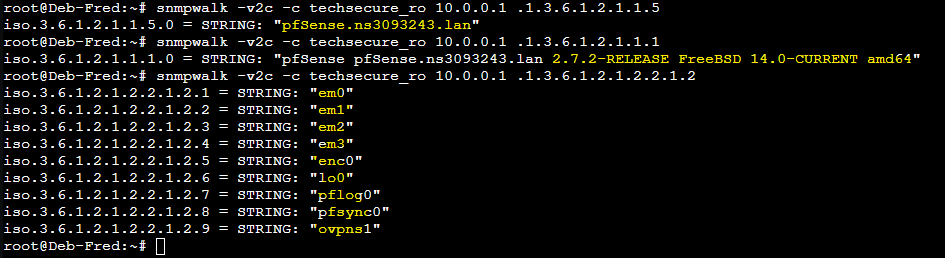

1.3.6.1.2.1.1.5 - sysName
1.3.6.1.2.1.1.1 - sysDescr
1.3.6.1.2.1.2.2.1.2 - ifDescr
pour avoir le nom de l'hôte, son OS et la liste des interfaces réseau
3. Prérequis Zabbix Server

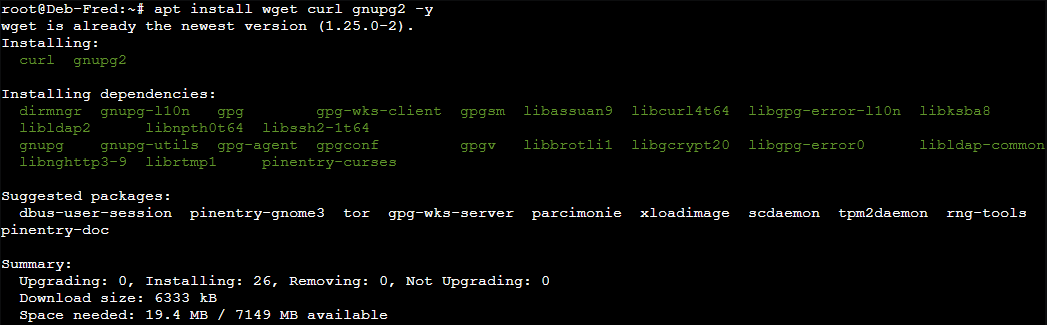

Prérequis : mettre à jour les paquets puis installer GnuPG2 (ou GPG), un outil de chiffrement et de signature numérique avec apt install wget curl gnupg2 -y

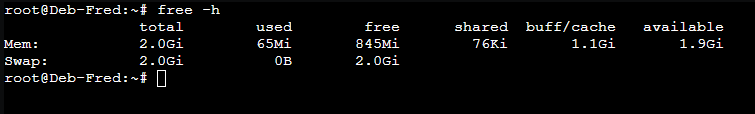

VĂ©rification de la RAM : free -h il nous faut au moins 2Go
4. Installation de Zabbix Server

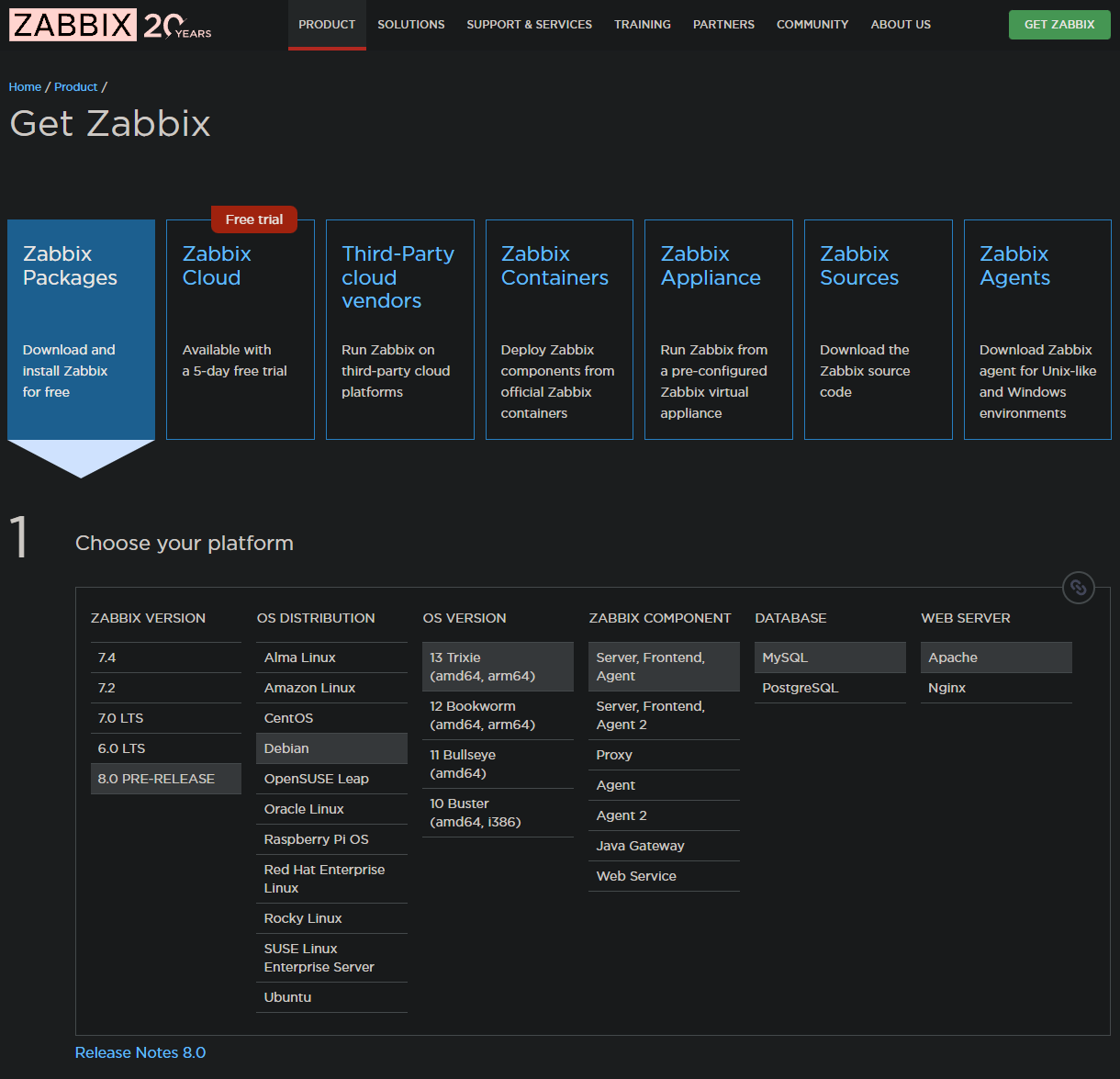

Téléchargement et documentation pour Debian 13 https://www.zabbix.com/download?zabbix=8.0&os_distribution=debian&os_version=13&components=server_frontend_agent&db=mysql&ws=apache
Ajout du Repo & Zabbix

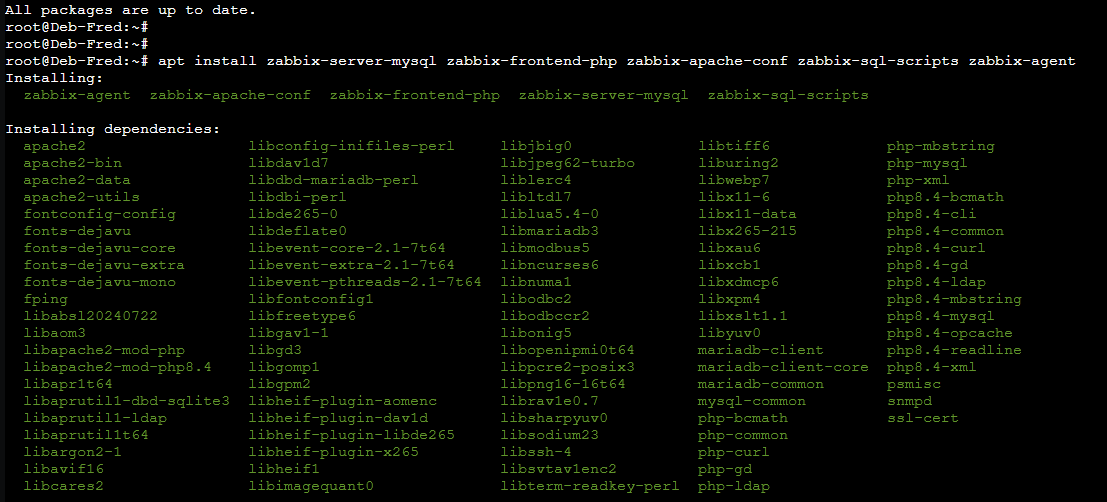

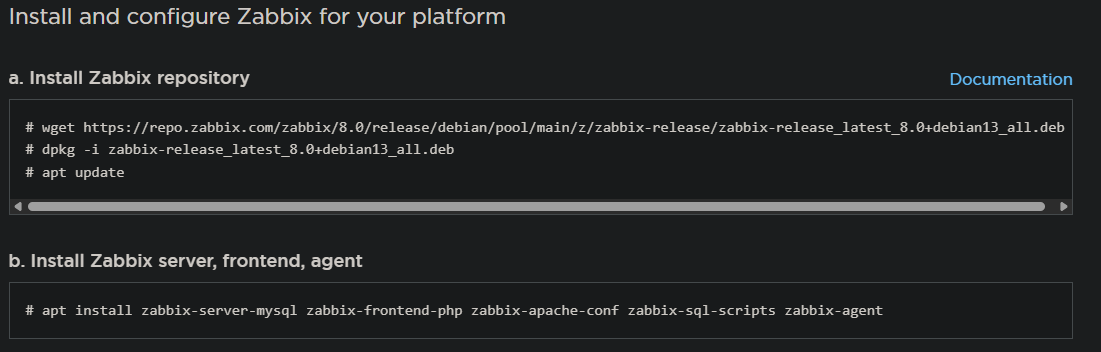

Installation du repo et de Zabbix server, frontend & agent
- zabbix-server-mysql : Le programme principal qui va interroger pfSense.
- zabbix-frontend-php : L'interface web dans le navigateur.
- zabbix-sql-scripts : Fichiers nécessaires pour créer les tables dans la future base de données.
- zabbix-agent : Permet au serveur Zabbix de se surveiller lui-mĂŞme.
Création de la Database
Maintenant on va installer la database (MariaDB) pour stocker nos données de supervision

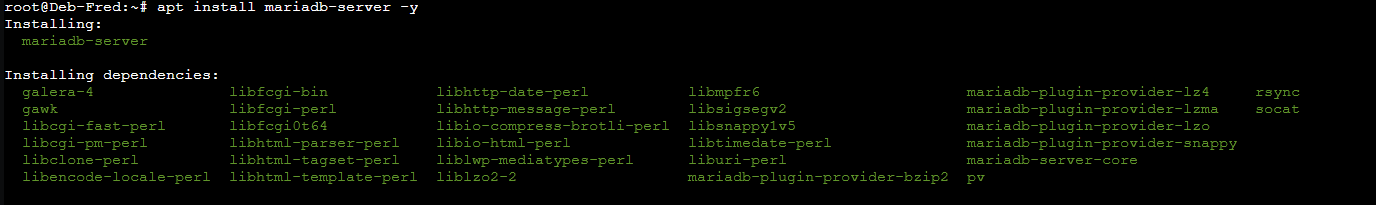

apt install mariadb-server -y

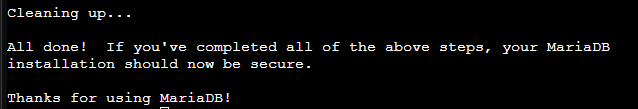

mariadb-secure-installation pour terminer l'installation, ajouter un mdp root, nettoyer

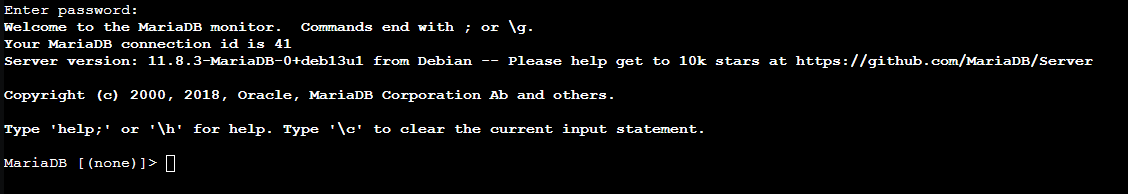

On peut se connecter Ă MariaDB avec mariadb -u root -p

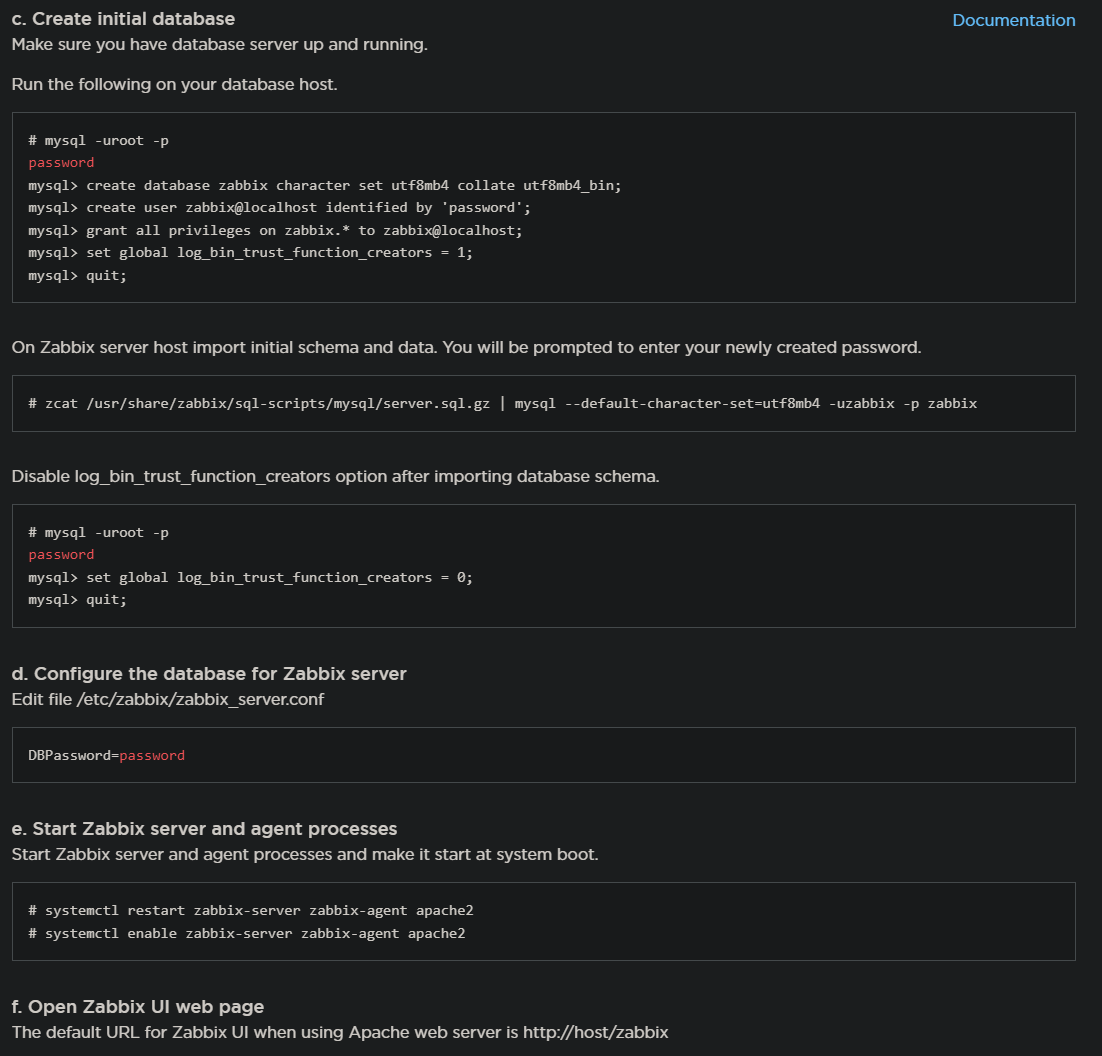

On va exécuter les commandes SQL suivantes
CREATE DATABASE zabbix CHARACTER SET utf8mb4 COLLATE utf8mb4_bin;
CREATE USER 'zabbix'@'localhost' IDENTIFIED BY 'Rocknroll';
GRANT ALL PRIVILEGES ON zabbix.* TO 'zabbix'@'localhost';
SET GLOBAL log_bin_trust_function_creators = 1;
QUIT;
On peut maintenant importer le schéma de la database avec zcat /usr/share/zabbix/sql-scripts/mysql/server.sql.gz | mysql --default-character-set=utf8mb4 -uzabbix -p zabbix
il faut se reconnecter à MariaDB pour désactiver une option de sécurité que Zabbix n'utilise que pour l'import :
mariadb -u root -p
SET GLOBAL log_bin_trust_function_creators = 0;
QUIT;
Configuration de Zabbix

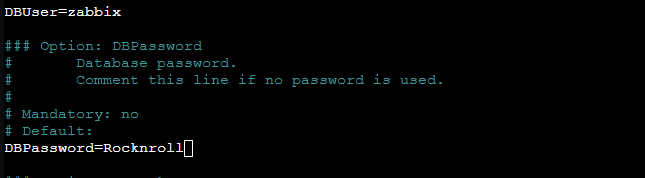

Dans nano /etc/zabbix/zabbix_server.conf on ajoute notre MDP

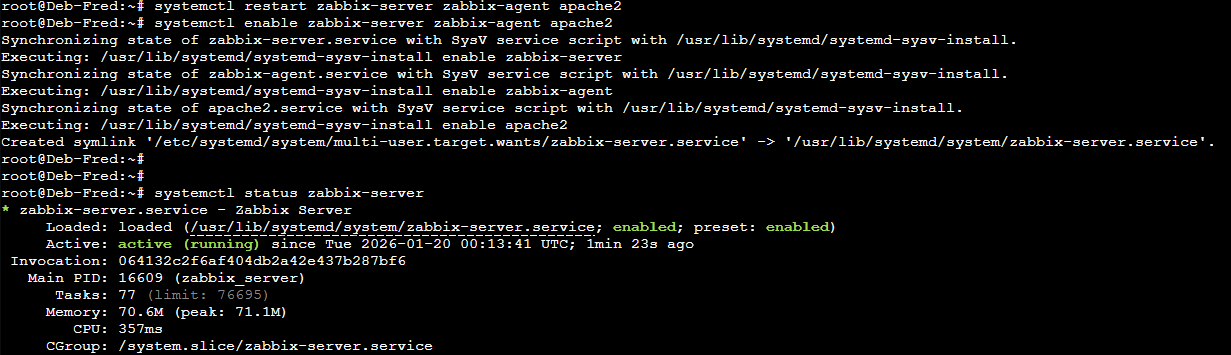

Et on démarre les services Zabbix systemctl restart zabbix-server zabbix-agent apache2 & systemctl enable zabbix-server zabbix-agent apache2 puis systemctl status zabbix-server pour voir le status
5. Configuration du Frontend Zabbix

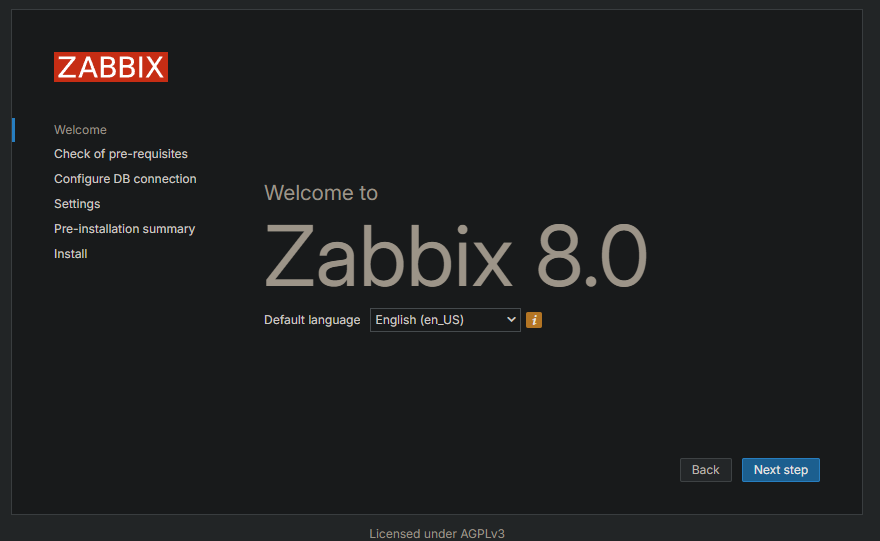

Il suffit d'aller sur http://10.0.0.90/zabbix/ pour accéder a notre interface !

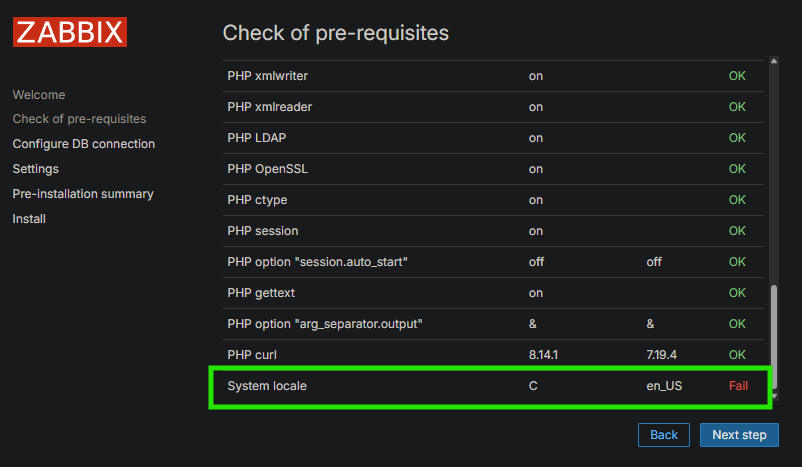

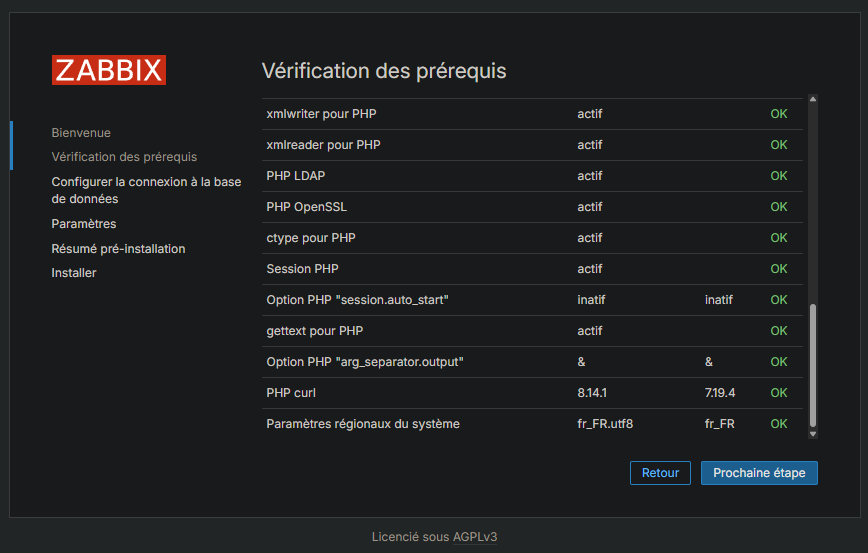

En poursuivant les prérequis il y a une erreur qui indique que la locale en_US.UTF-8 n'est pas activé dans le système.

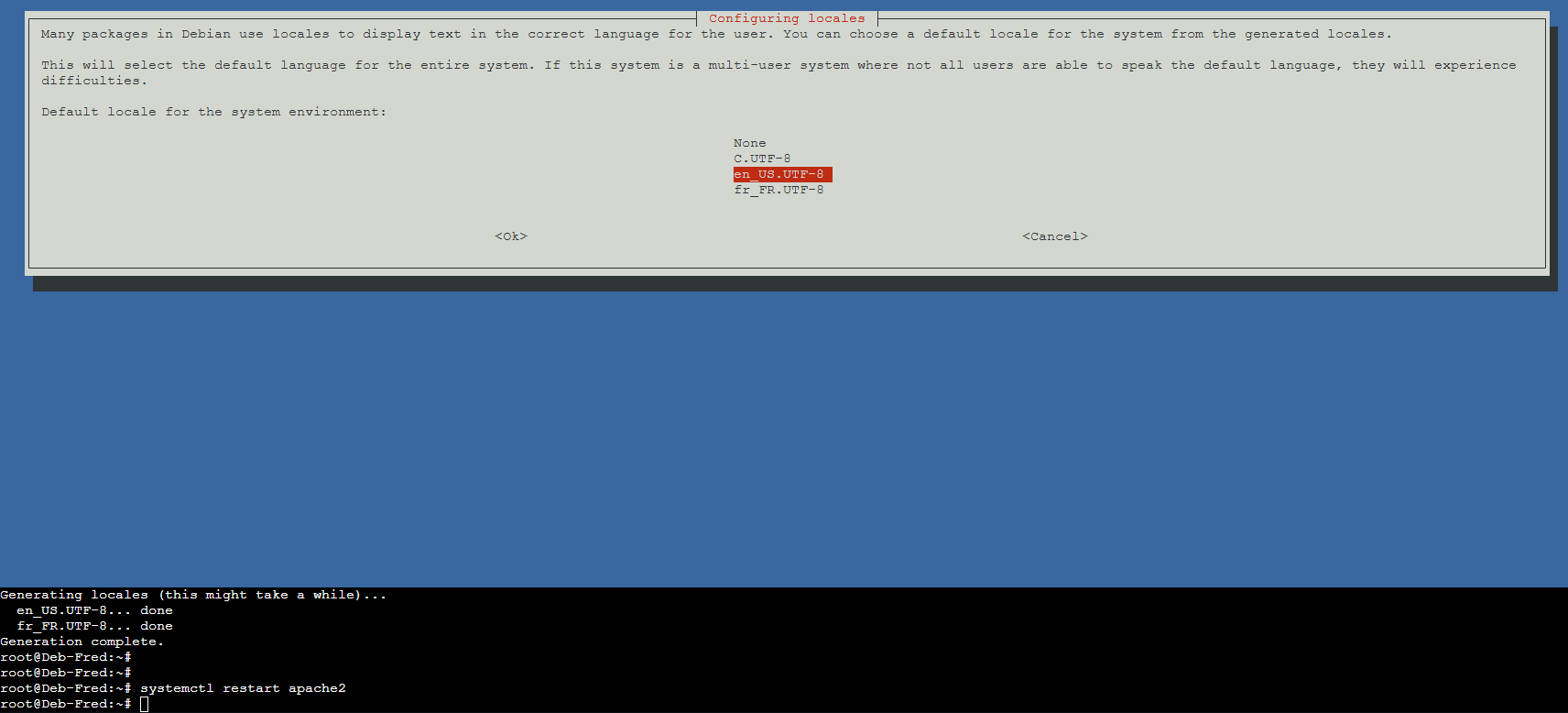

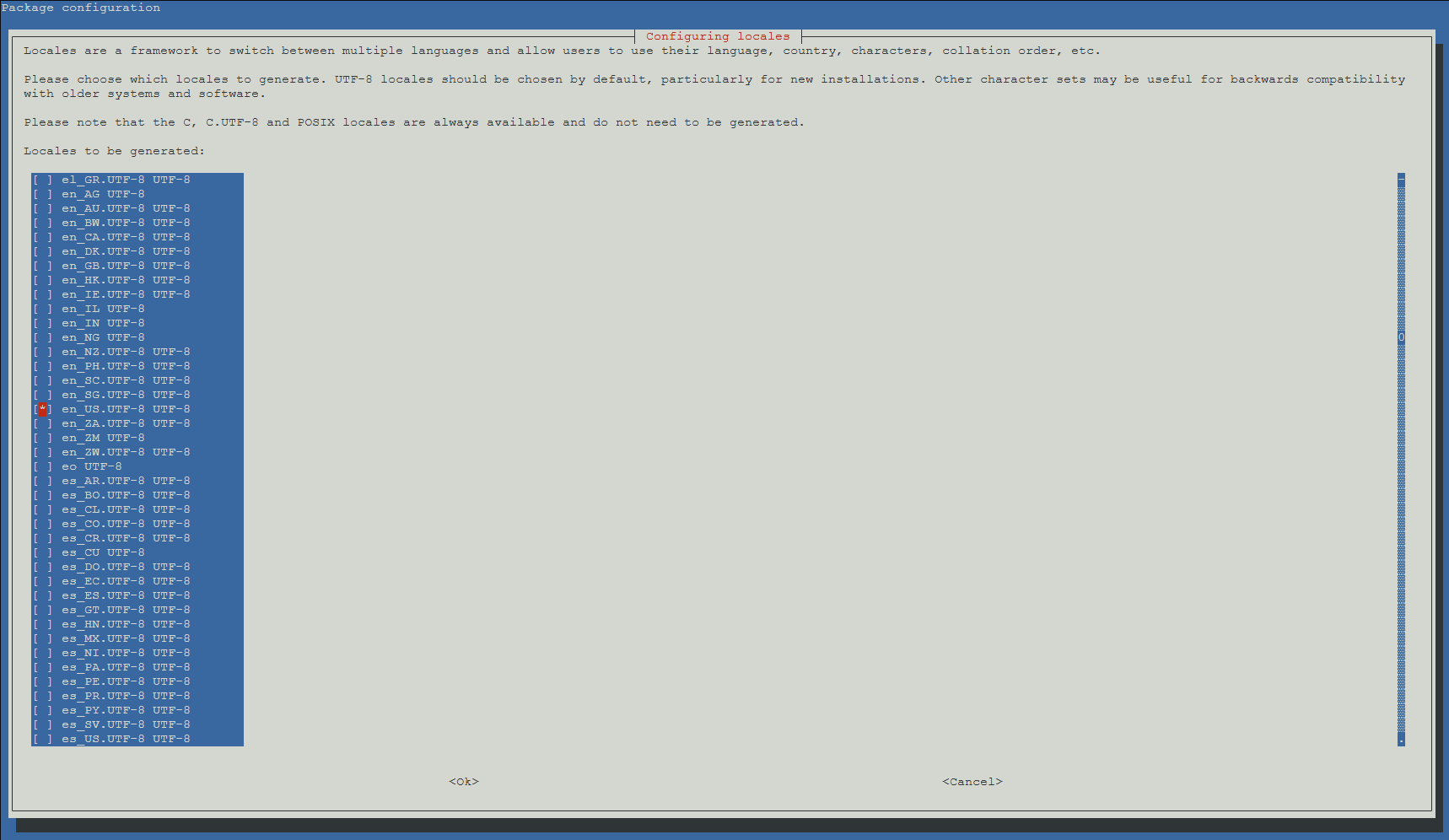

On retourne sur le terminal et avec dpkg-reconfigure locales on va cocher en_US.UTF-8 (et fr_FR.UTF-8 UTF-8 en option si on veut du FR plus tard)
On termine et redémarre apache
and voila !

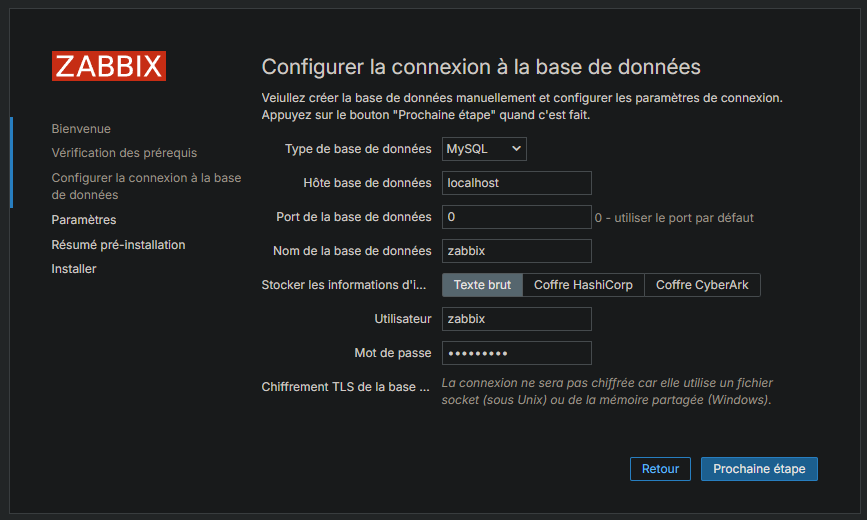

On entre le MDP qu'on avait ajouté dans zabbix_server.conf

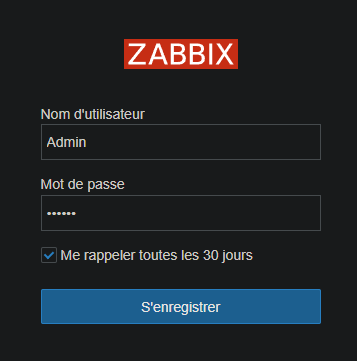

Une fois terminé on peut se connecter en Admin, et on va aller changer le MDP d'origine

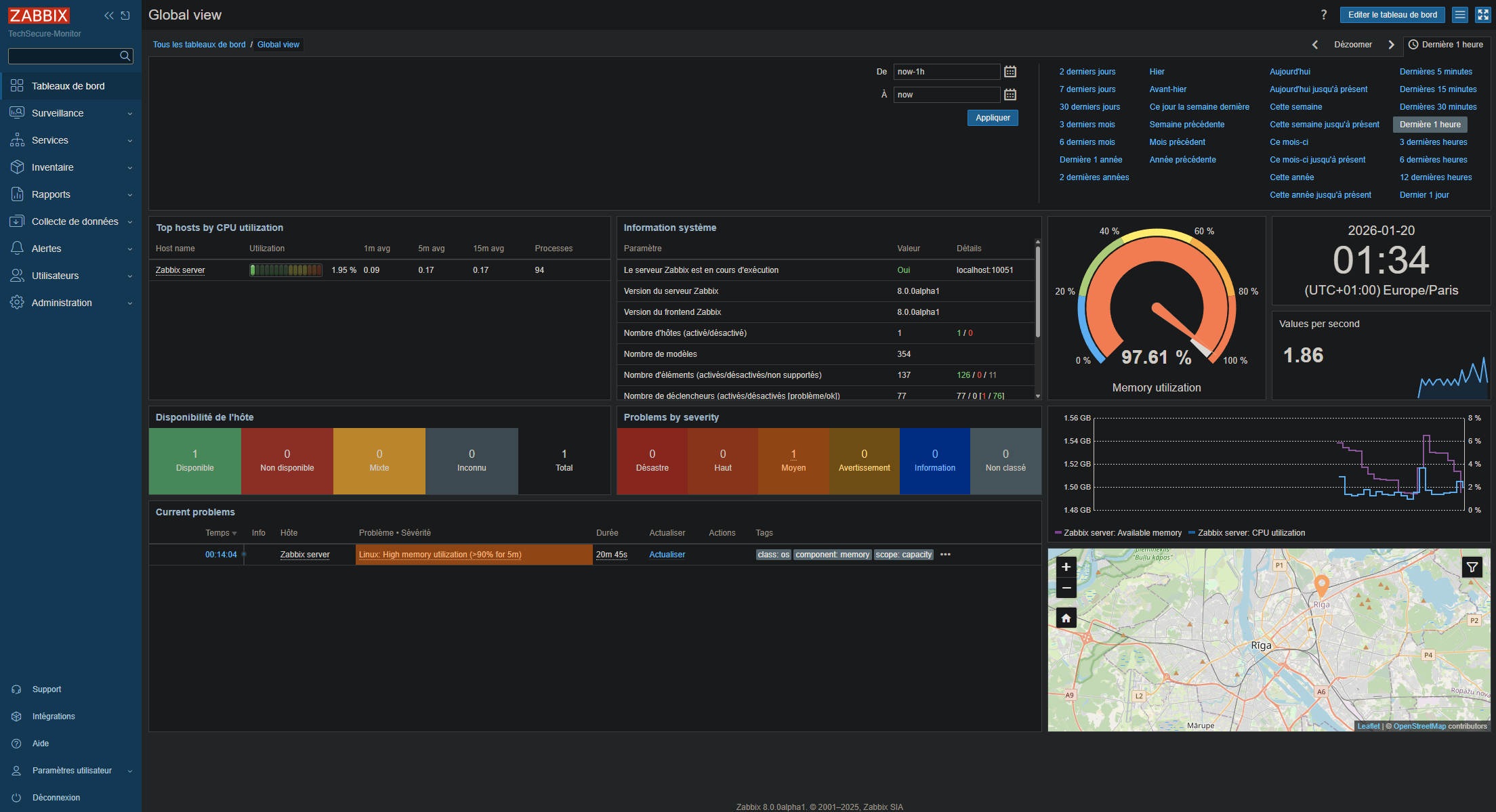

Et nous voilĂ sur notre monitor !

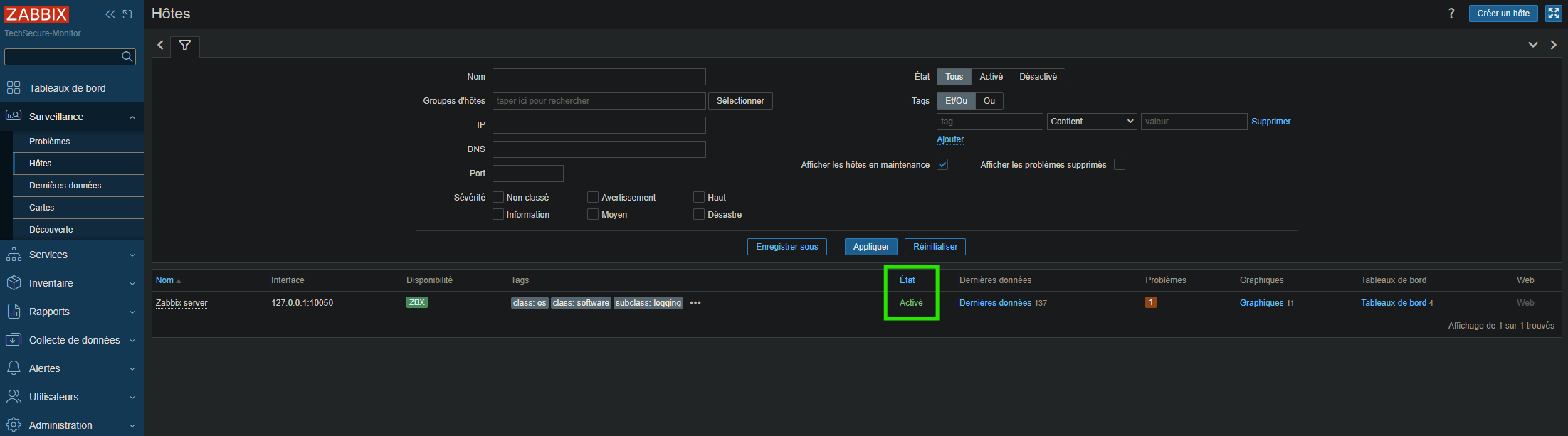

Notre serveur est bien activé

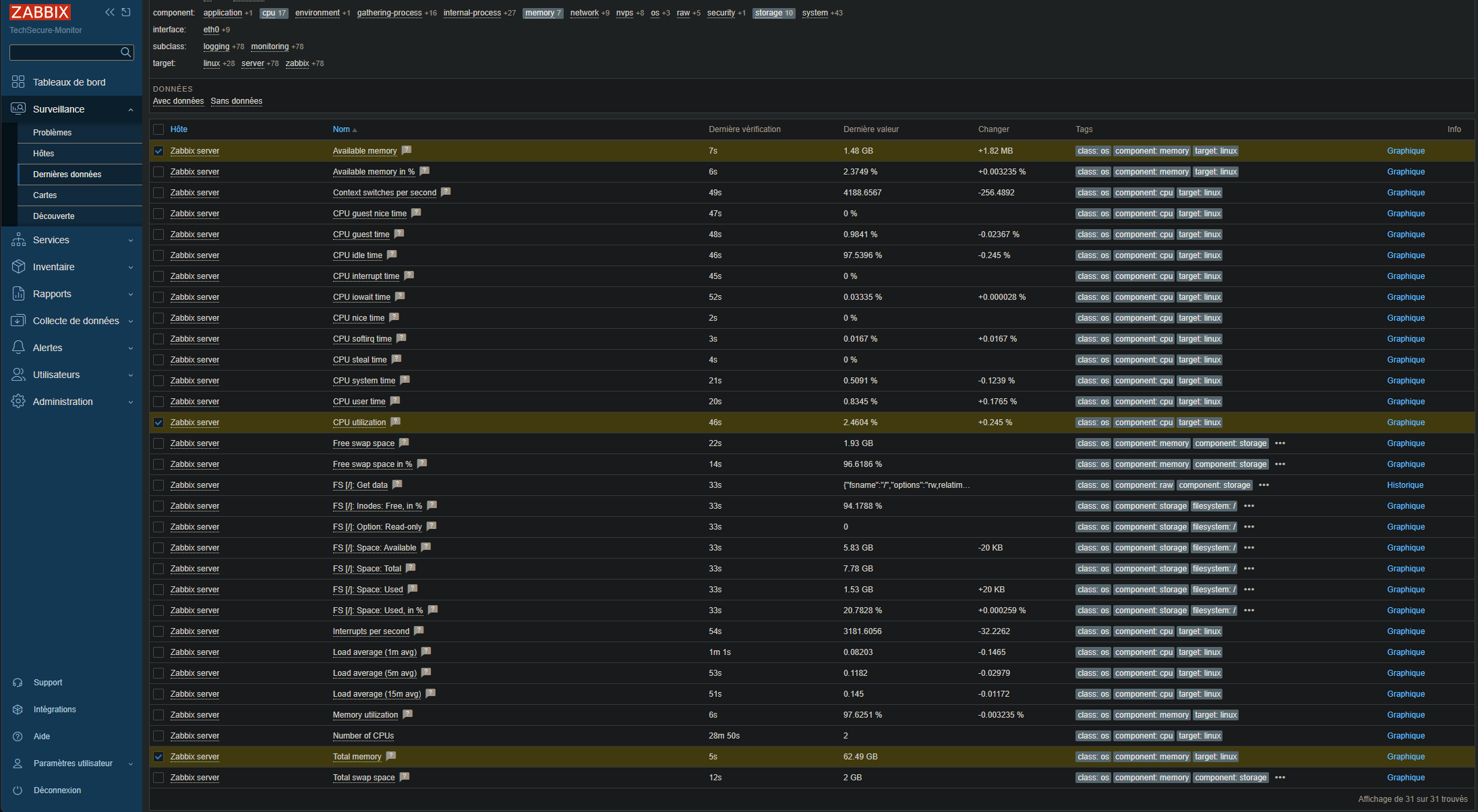

On peut analyser les Dernières données, et voir les infos CPU/memory/disque dur par exemple
6. Synthèse et réflexion
Question 1 : Supervision vs Monitoring : Expliquez avec vos propres mots la différence entre supervision et monitoring. Donnez un exemple concret pour illustrer.
Le Monitoring c'est la collecte de données techniques en temps réel. La Supervision c'est l'analyse de ces données pour avoir des statistiques et alerter en cas de problème. Exemple : Monitoring du CPU renvois 90% d'utilisation, Supervision du CPU nous alerte que le CPU est surchargé !
Question 2 : Méthodes de surveillance : L'agent Zabbix installé sur le serveur utilise-t-il une méthode de supervision active ou passive ? Quel est l'avantage de cette approche ?
L'agent installé utilise une méthode passive (polling). L'avantage est la simplicité de configuration et la consommation moindre !
Question 3 : Mise en production : Citez 2 actions indispensables pour rendre cette infrastructure de supervision vraiment utile en production.
On devrait configuration les alertes et notifications pour être informé en temps réel des pannes. Et passer en SNMP v3 pour protéger l'accès aux informations sur le réseau.
Bonus

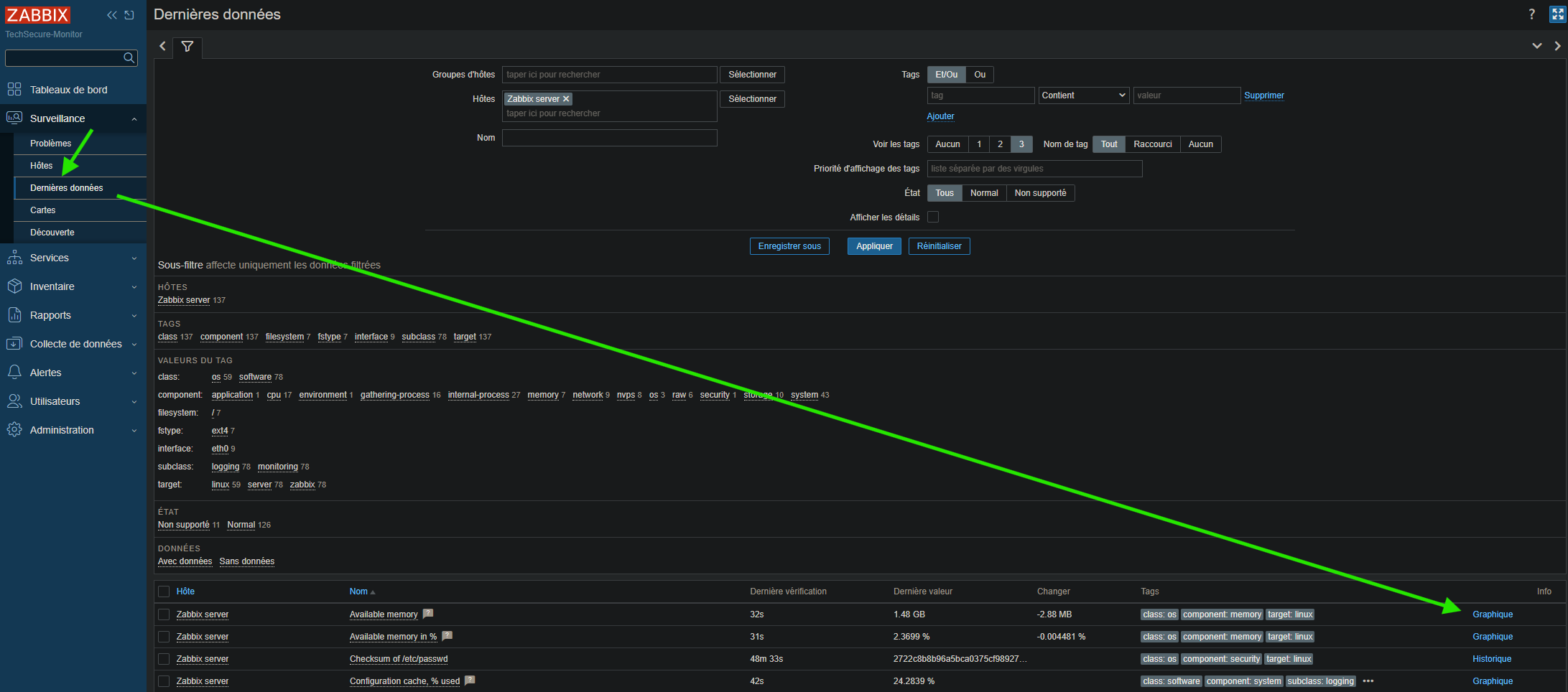

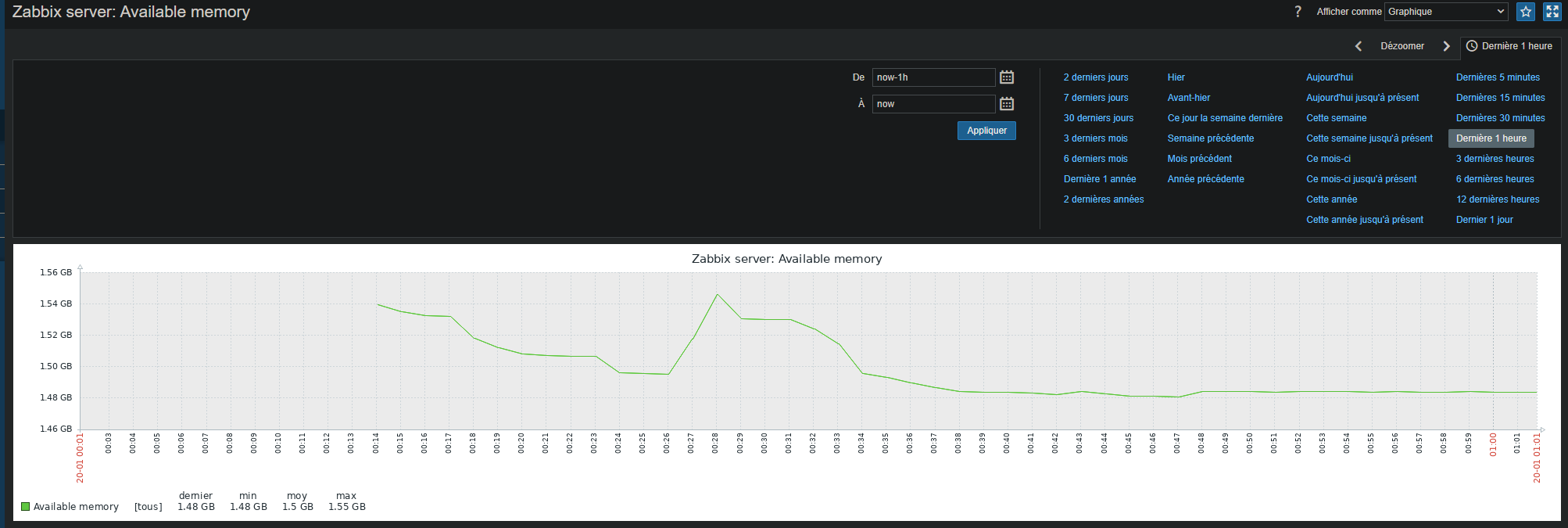

Pour voir le Graphique d'une métrique, on va dans Latest Data, et on peut clicker tout à droite de chaque data pour afficher son historique/graphique

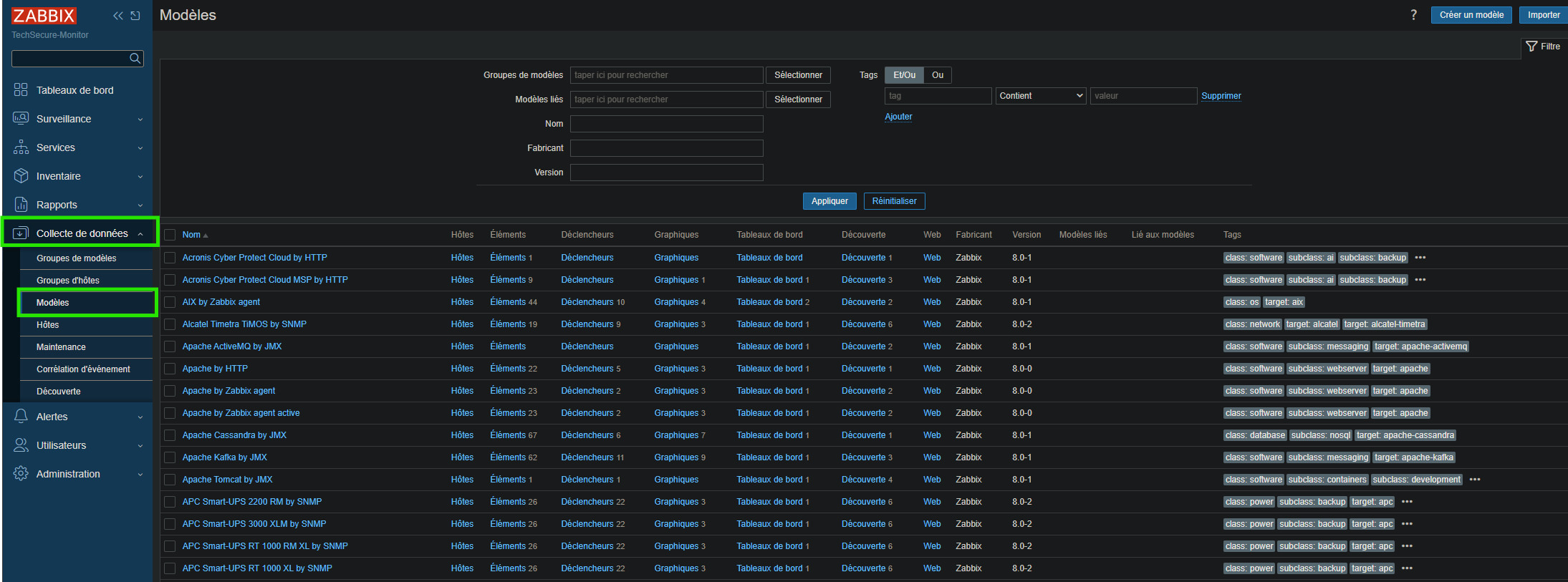

Qu'est-ce qu'un "template" Zabbix ?
C'est un modèle, un ensemble de configurations pré-définies (items, triggers, graphiques) que l'on applique à un hôte.
