Challenge C102 10/02/2026
Pitch de l’exercice 🧑‍🏫
[Challenge C102]https://kourou.oclock.io/ressources/recap-quotidien/aldebaran-administrateur-cybersecurite-sc01e02-agile-et-outils/

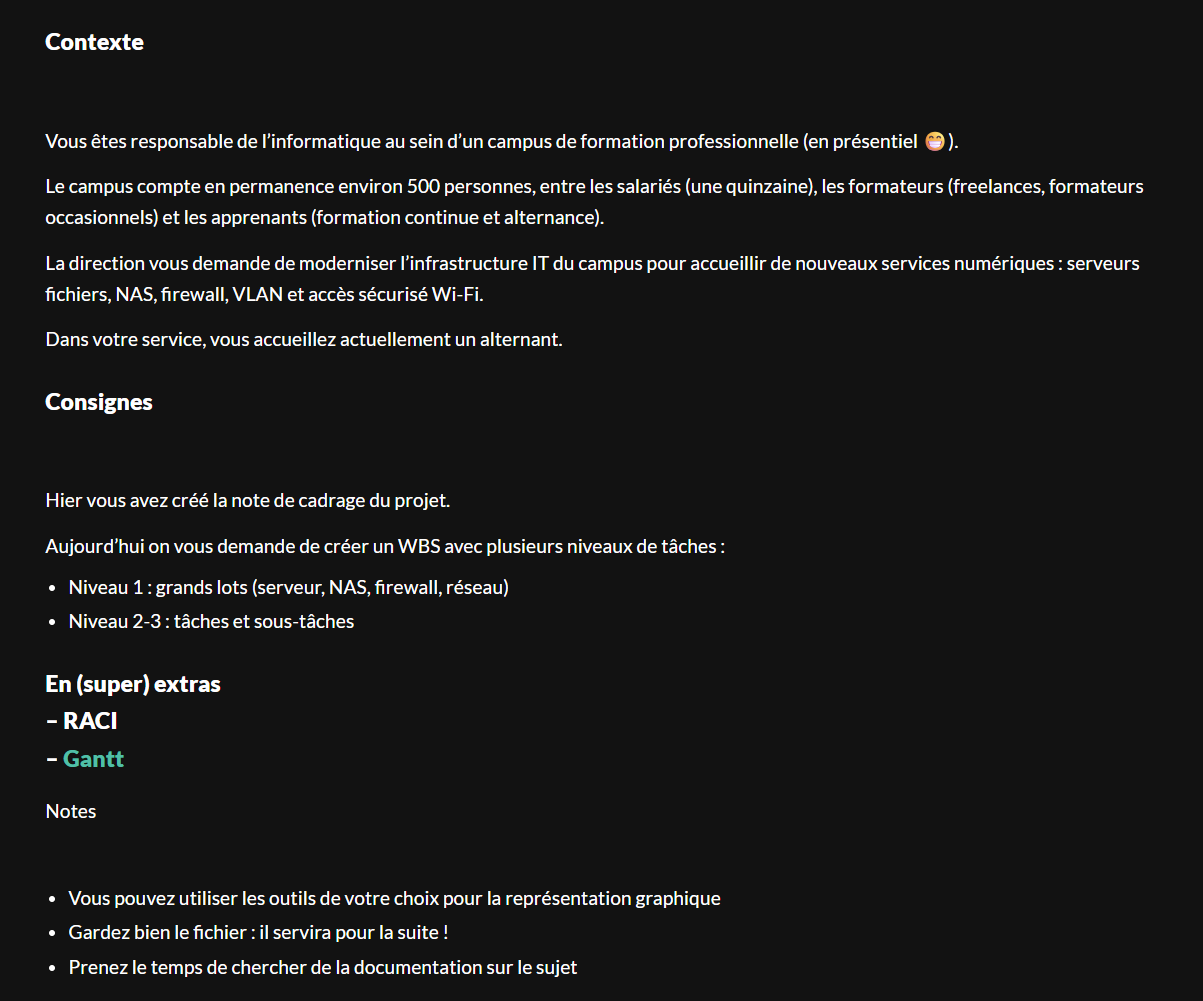

Suite à notre fiche de cadrage du projet hier on va effectuer le découpage en WBS, la matrice RACI et le diagramme de Gantt.
1. Le WBS (Work Breakdown Structure) đź“Š
Découpage du projet en Grands Lots (Niveau 1) puis en Tâches (Niveau 2/3)
graph LR
%% Le Projet Global
Project[🚀 Projet Modernisation Infra Campus]
%% Les Grands Lots
Lot1[1. Infrastructure RĂ©seau]
Lot2[2. Sécurité & Périmètre]
Lot3[3. Systèmes & Stockage]
Lot4[4. Gestion & Transverse]
%% Liaisons Projet -> Lots
Project --> Lot1
Project --> Lot2
Project --> Lot3
Project --> Lot4
%% Tâches Lot 1 (Réseau)
Lot1 --> L1T1[1.1 Installation Physique<br/>Baie & Switchs]
Lot1 --> L1T2[1.2 Config. Logique<br/>VLANs & Routage]
Lot1 --> L1T3[1.3 DĂ©ploiement Wi-Fi<br/>Bornes & Portail]
%% Tâches Lot 2 (Sécurité)
Lot2 --> L2T1[2.1 Install. Physique<br/>Rackage Firewall]
Lot2 --> L2T2[2.2 Règles de Filtrage<br/>Flux & URL]
Lot2 --> L2T3[2.3 Accès Distants<br/>VPN Admin]
%% Tâches Lot 3 (Stockage)
Lot3 --> L3T1[3.1 Mise en service NAS<br/>RAID & Volumes]
Lot3 --> L3T2[3.2 Droits & Accès<br/>ACL & Groupes]
Lot3 --> L3T3[3.3 Migration<br/>Transfert Données]
%% Tâches Lot 4 (Transverse)
Lot4 --> L4T1[4.1 Documentation<br/>Plan IP & Schémas]
Lot4 --> L4T2[4.2 Accompagnement<br/>Formation Alternant]
Lot4 --> L4T3[4.3 Recette<br/>PV de fin]
%% Styles
style Project fill:#2c3e50,stroke:#34495e,stroke-width:4px,color:#fff
style Lot1 fill:#3498db,stroke:#2980b9,color:#fff
style Lot2 fill:#e74c3c,stroke:#c0392b,color:#fff
style Lot3 fill:#f1c40f,stroke:#f39c12,color:#000
style Lot4 fill:#9b59b6,stroke:#8e44ad,color:#fff
2. Matrice RACI (Alignée WBS) 📋
| WBS | Tâche / Activité | Responsable IT | Alternant | Direction | Staff & Profs |
|---|---|---|---|---|---|
| 1 | LOT 1 : INFRA RÉSEAU | ||||
| 1.1 | Installation Physique (Baie, Câblage) | A | R | I | - |
| 1.2 | Config. Logique (VLANs, Routage) | R/A | C | I | - |
| 1.3 | DĂ©ploiement Wi-Fi (Bornes, Portail) | A | R | - | I |
| 2 | LOT 2 : SÉCURITÉ (FIREWALL) | ||||
| 2.1 | Rackage & Branchement Firewall | A | R | - | - |
| 2.2 | Règles de Filtrage & URL | R | I | A | C |
| 2.3 | Config. VPN Admin | R | I | - | - |
| 3 | LOT 3 : STOCKAGE (NAS) | ||||
| 3.1 | Mise en service (RAID, Volumes) | A | R | - | - |
| 3.2 | Gestion des Droits (ACL, Groupes) | A | R | I | C |
| 3.3 | Migration des Données | A | R | I | I |
| 4 | LOT 4 : TRANSVERSE | ||||
| 4.1 | Documentation Technique | A | R | - | - |
| 4.2 | Formation / Transfert de compétences | R (Formateur) | I (Apprenant) | - | - |
| 4.3 | Recette & PV de fin | A | R (Exécute les tests) | I (Signe) | - |
Réalisateur - Approbateur - Consulté - Informé

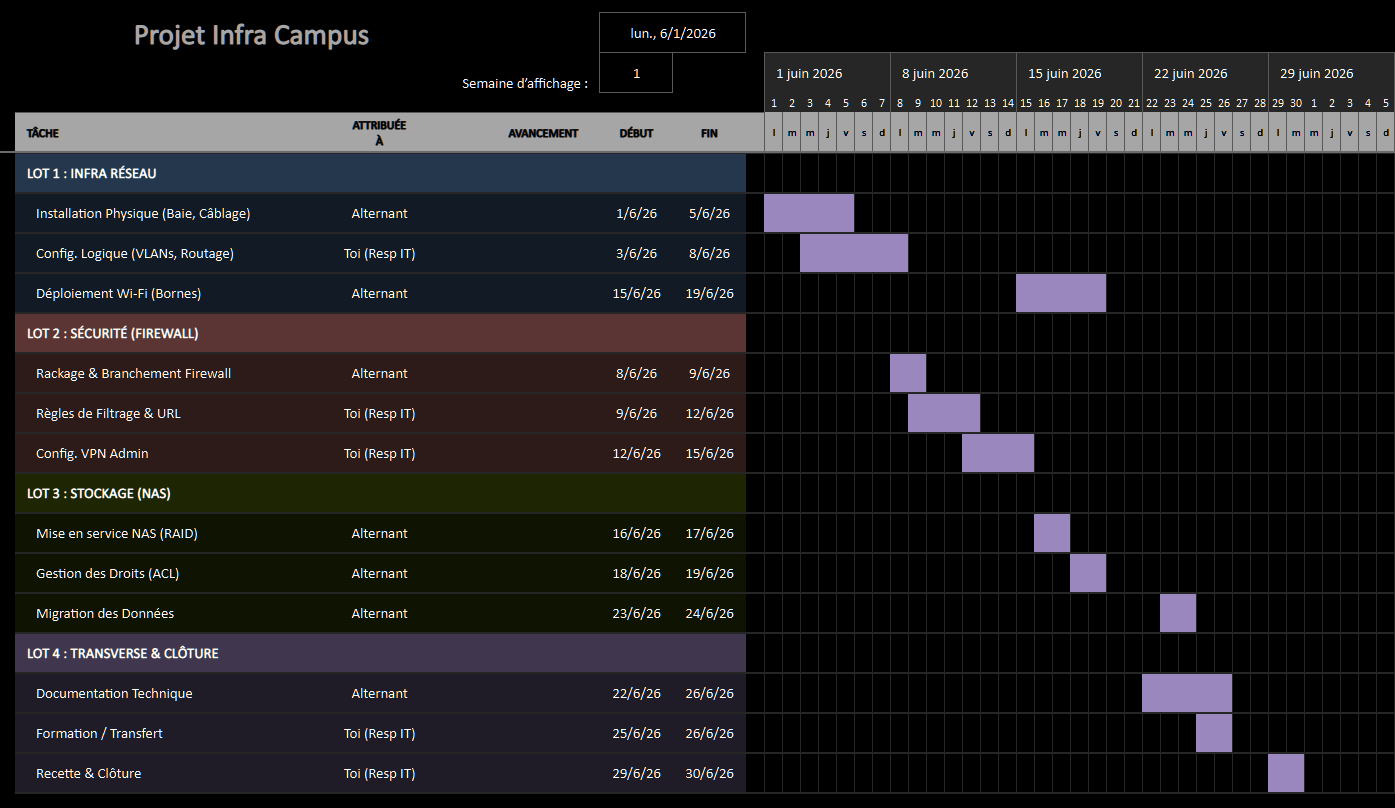

3. Diagramme de Gantt 🗓️
