Challenge C204 19/02/2026

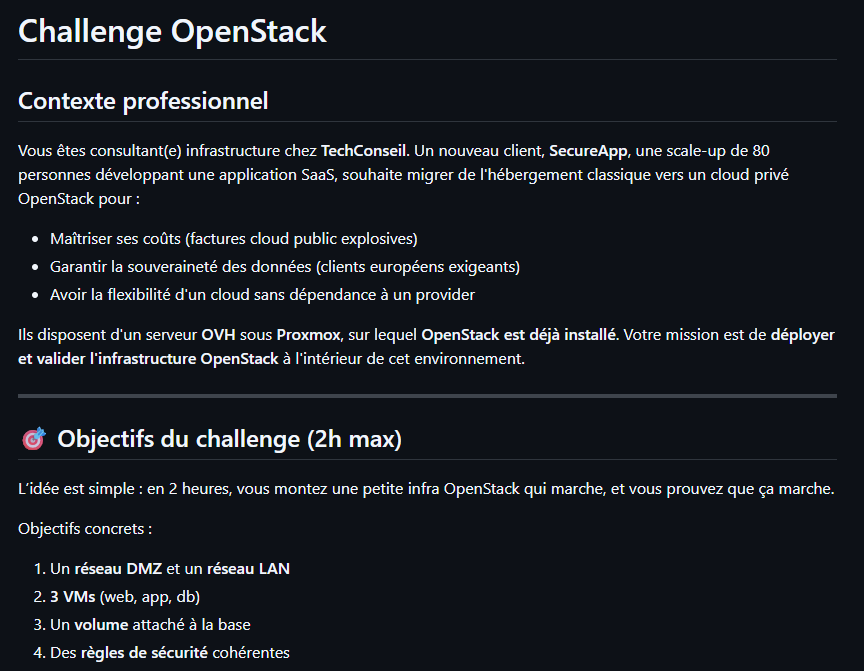

Pitch de l’exercice 🧑‍🏫

Challenge

Challenge C204

Cours C204

Documentation officielle : https://docs.openstack.org/devstack/latest/

Serveur

Installation d'une VM Ubuntu-server-live pour installer Openstack.

Installation DevStack

DevStack

DevStack est un ensemble de scripts officiels qui télécharge, installe, configure et connecte tous ces services automatiquement sur une VM. Il se charge de tout le travail de configuration d'un administrateur système (bases de données, dépendances Linux, permissions). Cela permet d'arriver beaucoup plus vite à la partie intéressante et de mettre les mains dans la configuration des routeurs virtuels et de l'architecture réseau.

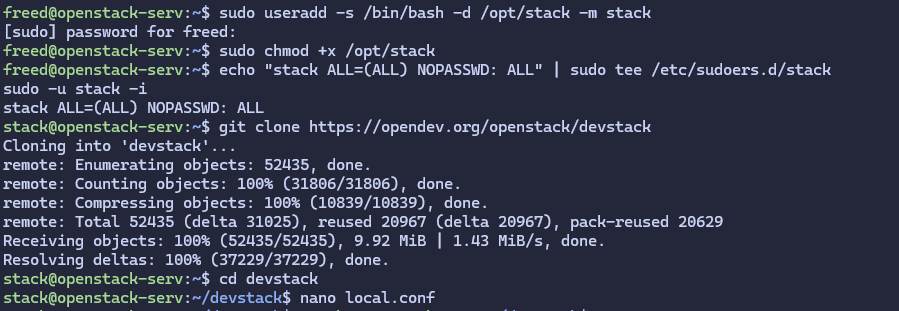

# Add Stack User
sudo useradd -s /bin/bash -d /opt/stack -m stack
sudo chmod +x /opt/stack
echo "stack ALL=(ALL) NOPASSWD: ALL" | sudo tee /etc/sudoers.d/stack
sudo -u stack -i
# Download DevStack
git clone https://opendev.org/openstack/devstack
cd devstack

On crée un fichier local.conf nano local.conf avec nos mots de passe à changer

[[local|localrc]]
ADMIN_PASSWORD=secret
DATABASE_PASSWORD=$ADMIN_PASSWORD
RABBIT_PASSWORD=$ADMIN_PASSWORD
SERVICE_PASSWORD=$ADMIN_PASSWORD

config

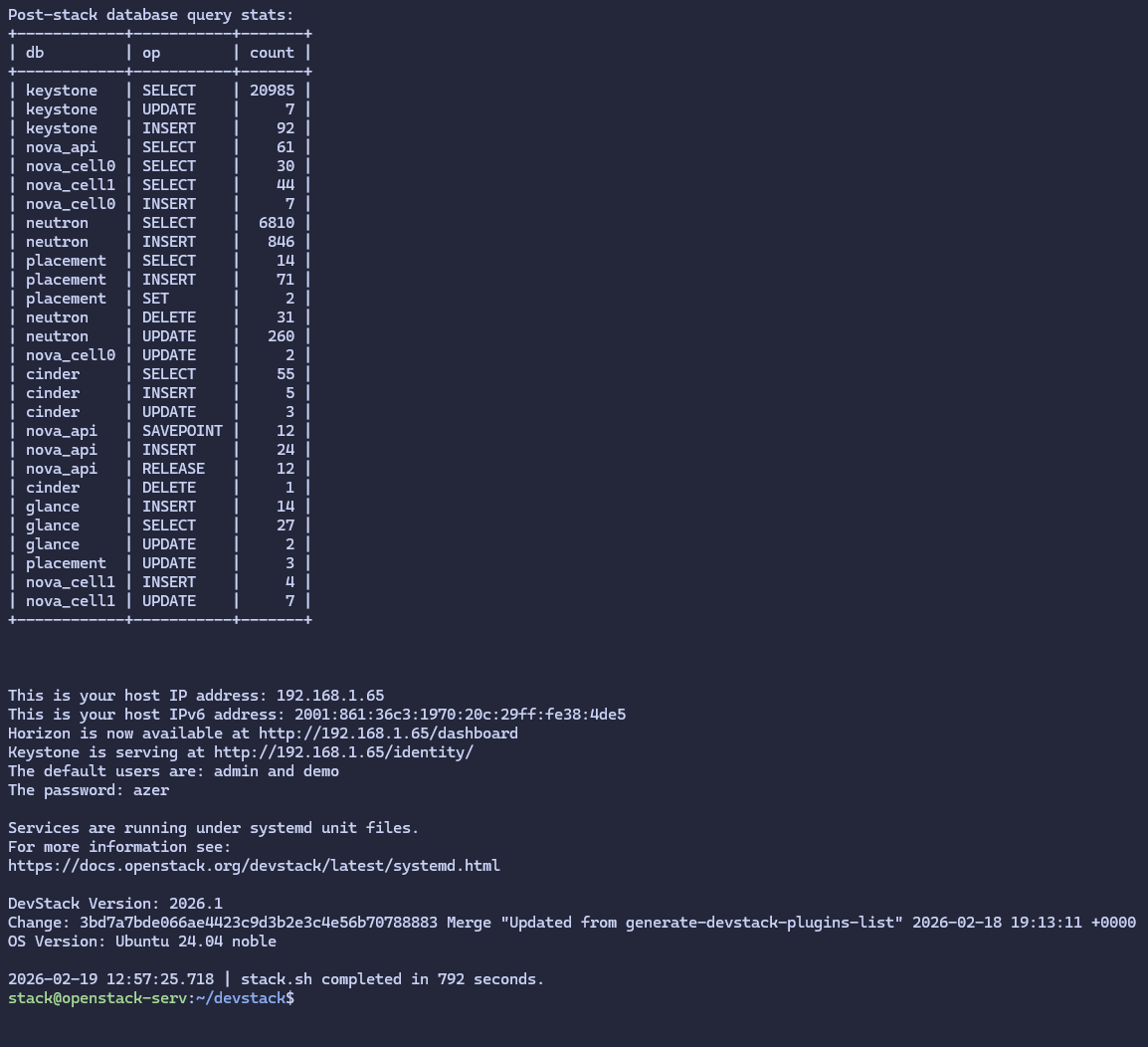

Une fois tout configuré on lance l'installation qui dure 15 à 30 min

install

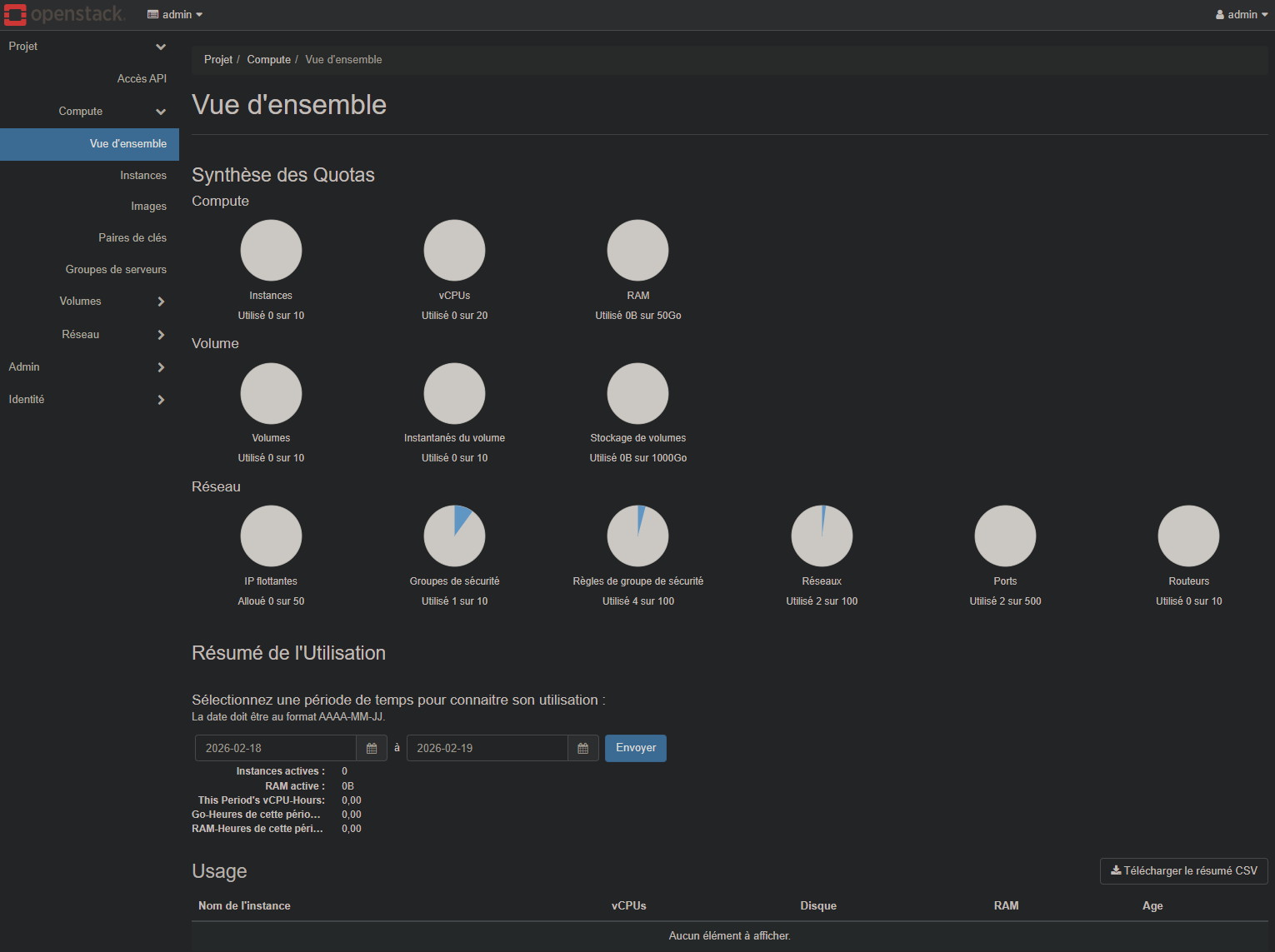

Et on peut se connecter sur l'interface web directement

interface

Configuration et Utilisation

Ajout d'une image

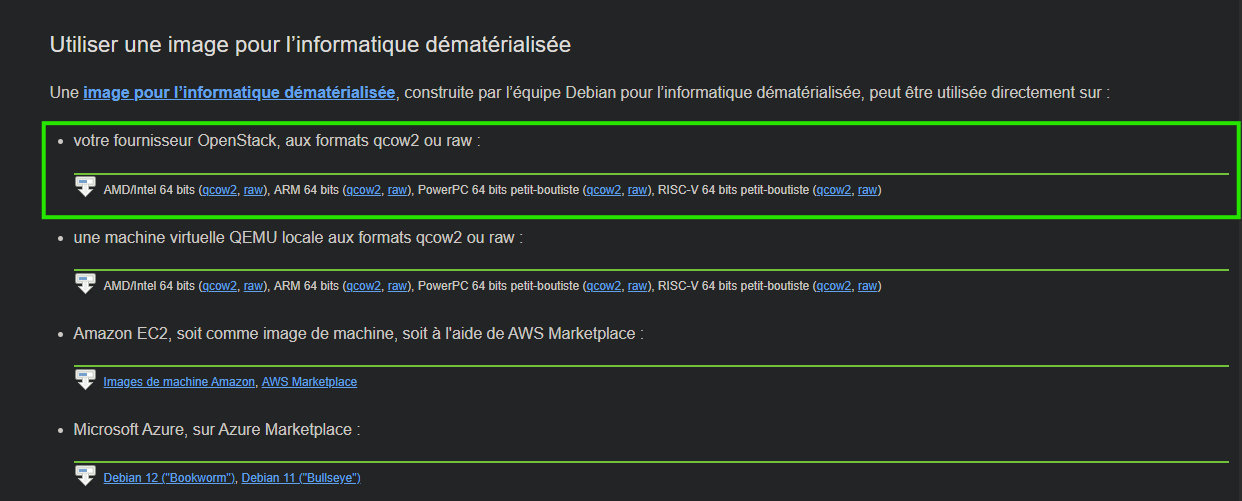

Pour ajouter une VM (par exemple Debian), il faut Utiliser une image pour l’informatique dématérialisée, en .qcow2 pour Openstack sur https://www.debian.org/distrib/

download

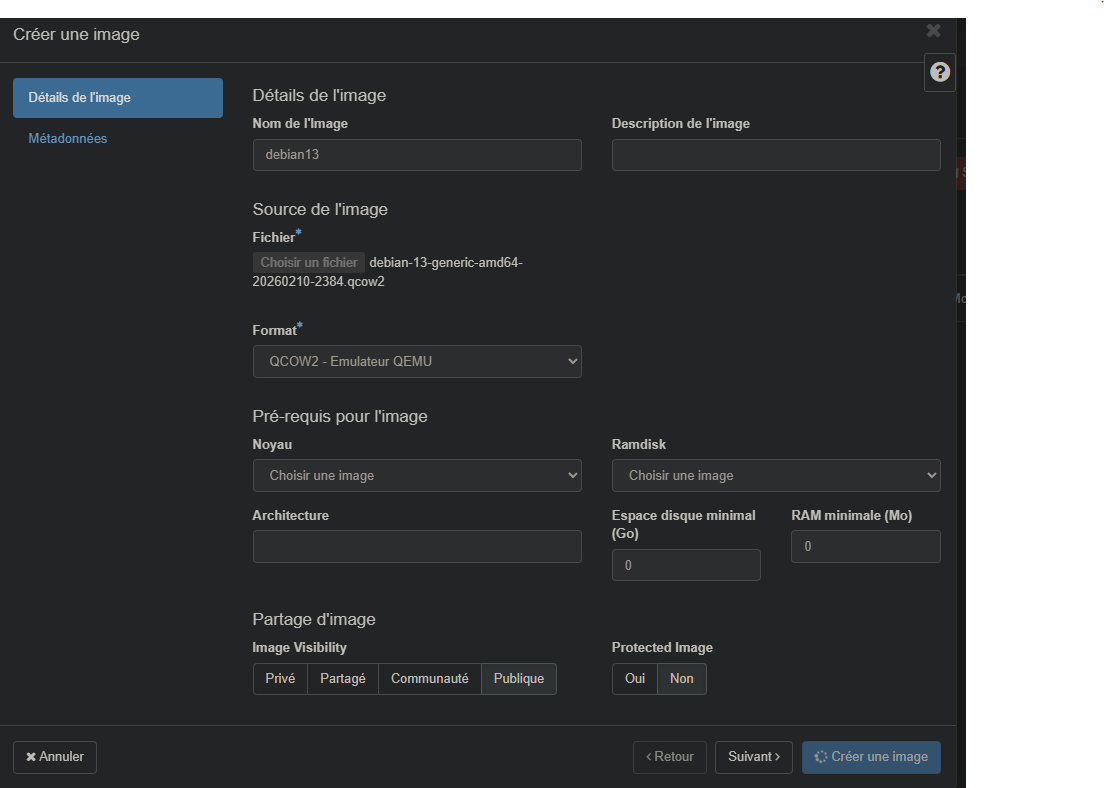

On doit juste ajouter le nom, le type d'image et si on la veut en privé, partage, publique etc

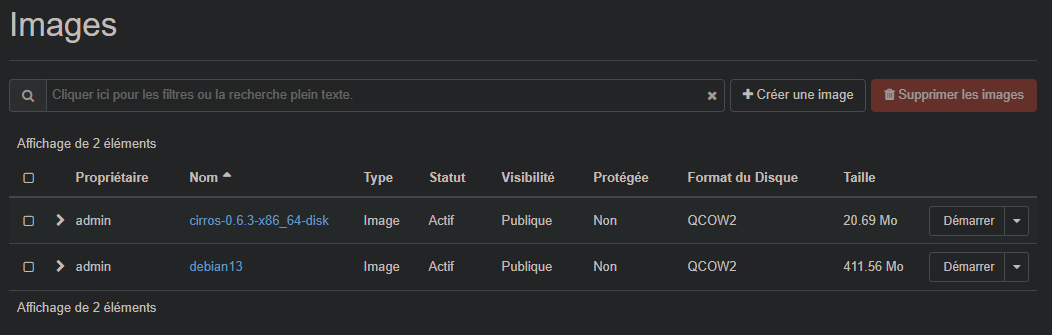

images

Configuration du réseau

🏗️ Architecture à déployer

                    Internet (external)
                            │
                    ┌───────┴────────┐
                    │  router-prod   │
                    └───────┬────────┘
                            │
            ┌───────────────┼
            │               │
    ┌───────▼─────┐  ┌──────▼──────┐
    │   DMZ       │  │    LAN      │───────┐
    │ 10.0.1.0/24 │  │ 10.0.2.0/24 │       │
    └─────────────┘  └─────────────┘       │
            │               │              │
    ┌───────▼──────┐ ┌──────▼──────┐ ┌─────▼──────┐
    │  web-server  │ │ app-server  │ │ db-server  │
    │  10.0.1.10   │ │  10.0.2.10  │ │ 10.0.2.20  │
    │ Floating IP  │ │             │ │            │
    │              │ │             │ │ + Volume   │
    └──────────────┘ └─────────────┘ └────────────┘

Objectif : avoir une DMZ et un LAN qui sortent vers external.
- Créer dmz-network + dmz-subnet en 10.0.1.0/24 (DHCP activé)
- Créer lan-network + lan-subnet en 10.0.2.0/24 (DHCP activé)
- Créer router-prod et le connecter à external, dmz-subnet, lan-subnet
Objectif : un web exposé, un LAN protégé.
- sec-web : SSH (22), HTTP (80), ICMP depuis 0.0.0.0/0
- sec-lan : SSH (22), ICMP depuis 0.0.0.0/0, MySQL (3306) depuis 10.0.2.0/24

Réseaux

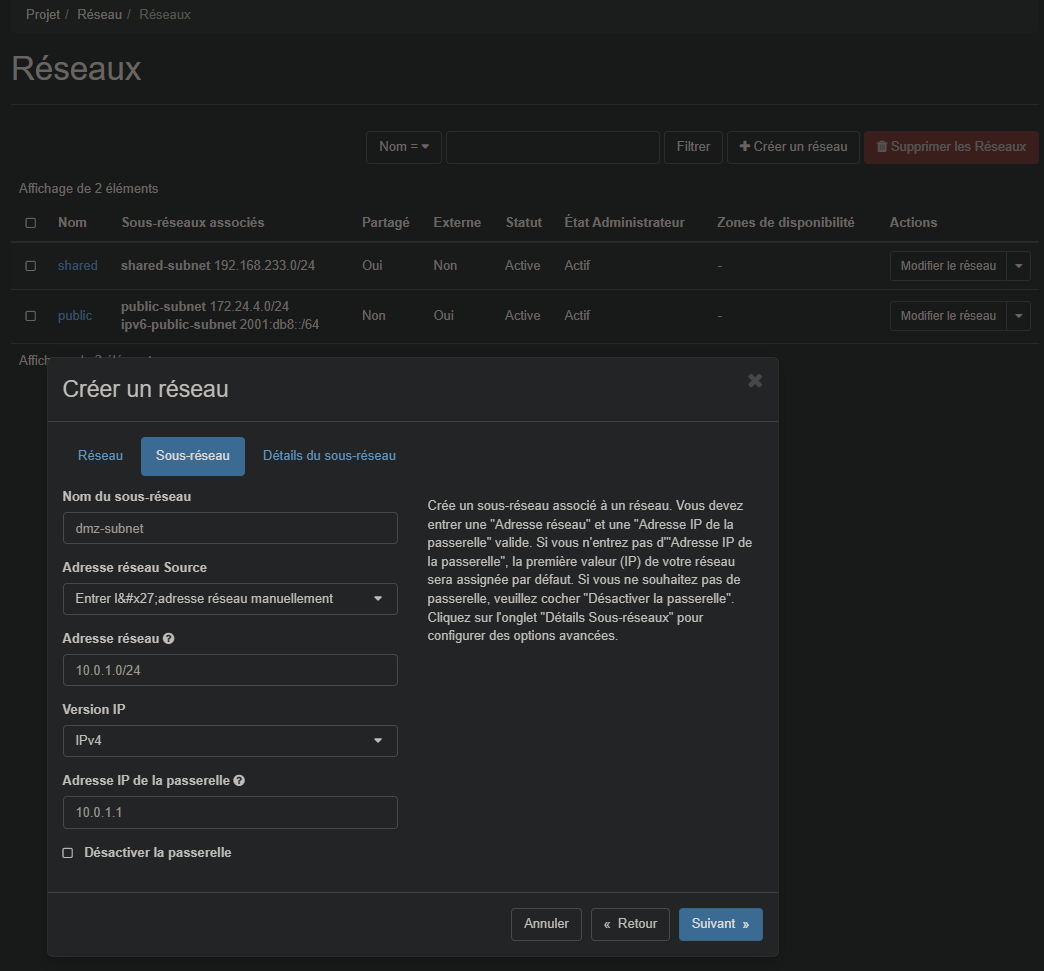

On va créer les réseaux pour notre projet

subnet

DHCP activé pour chaque, DNS, etc

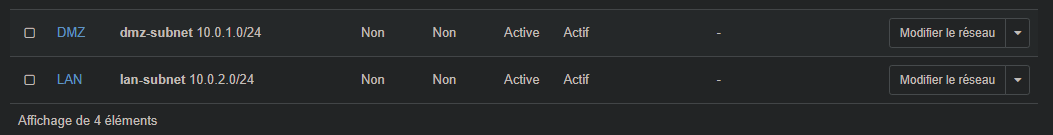

réseaux

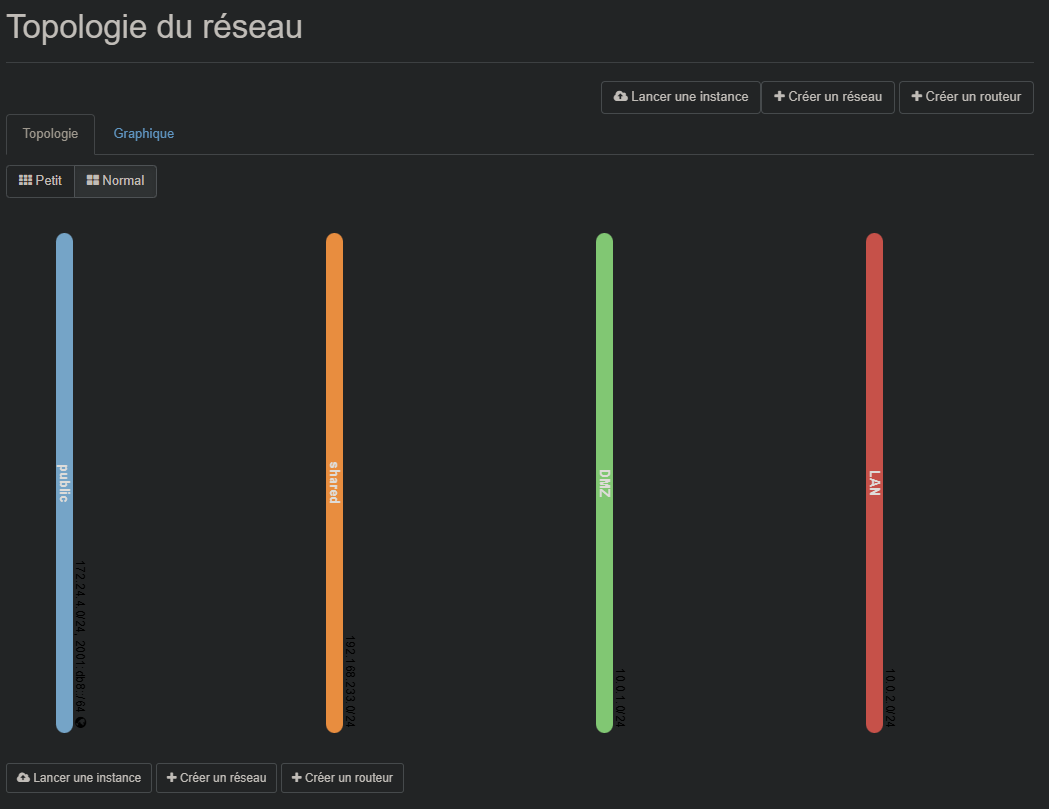

topologie

Routeur

Une fois nos réseaux créés, pour qu'ils puissent communiquer on va ajouter un routeur

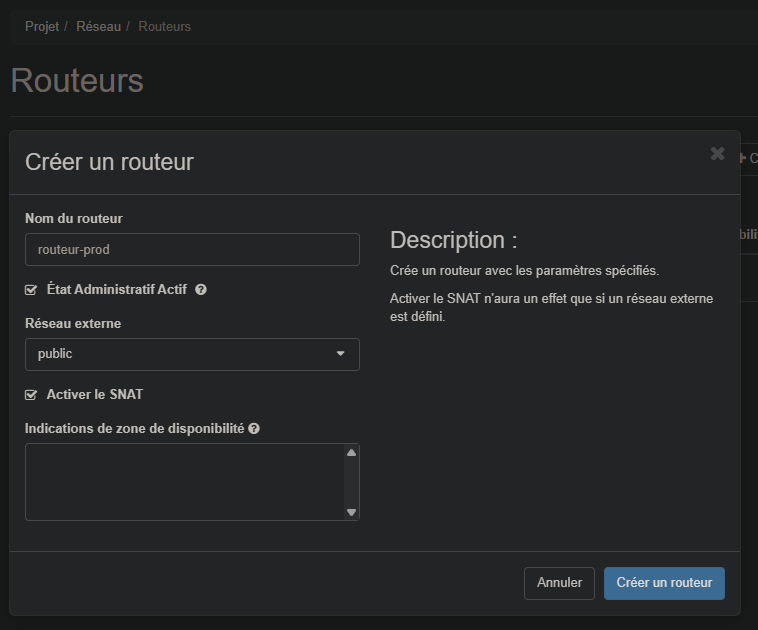

routeur

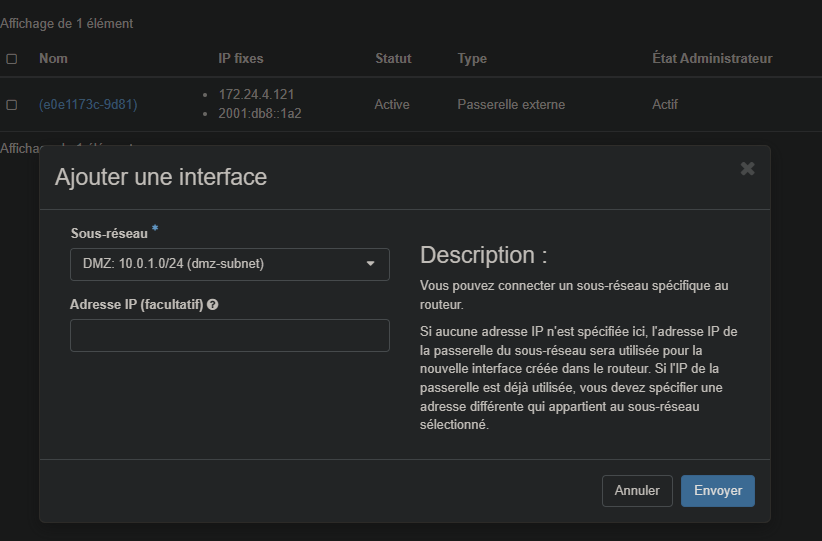

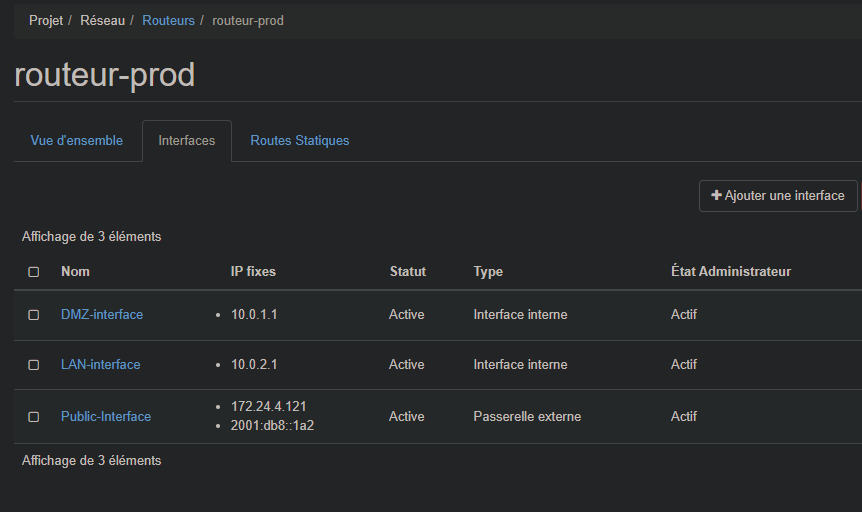

Dans la partie interface, on peut ajouter les sous-réseaux pour créer nos passerelles

subnet

passerelles

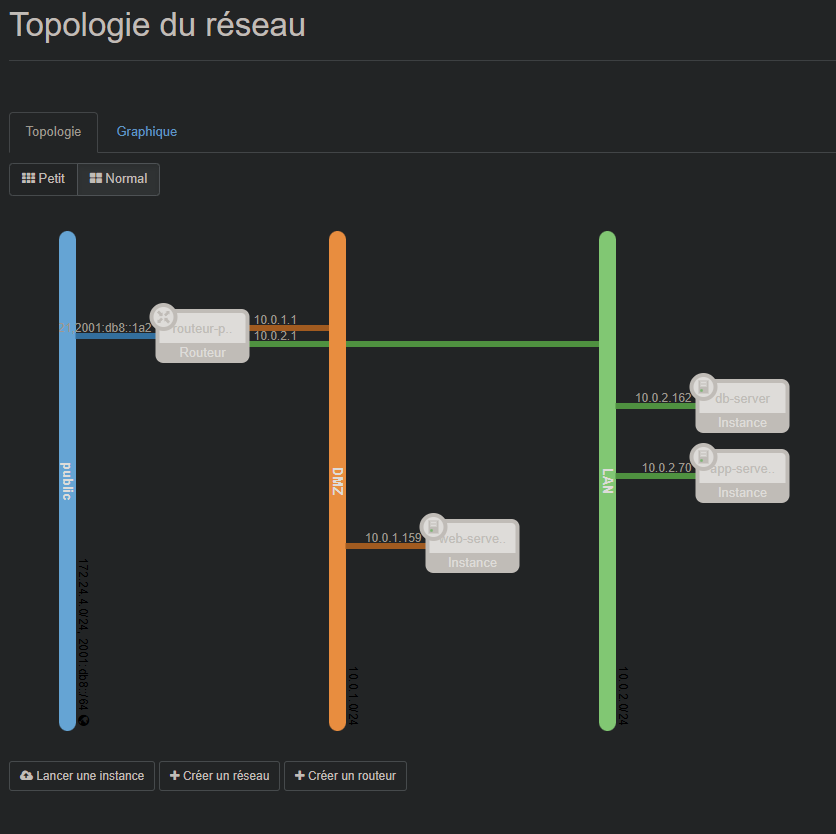

Topologie mise à jour

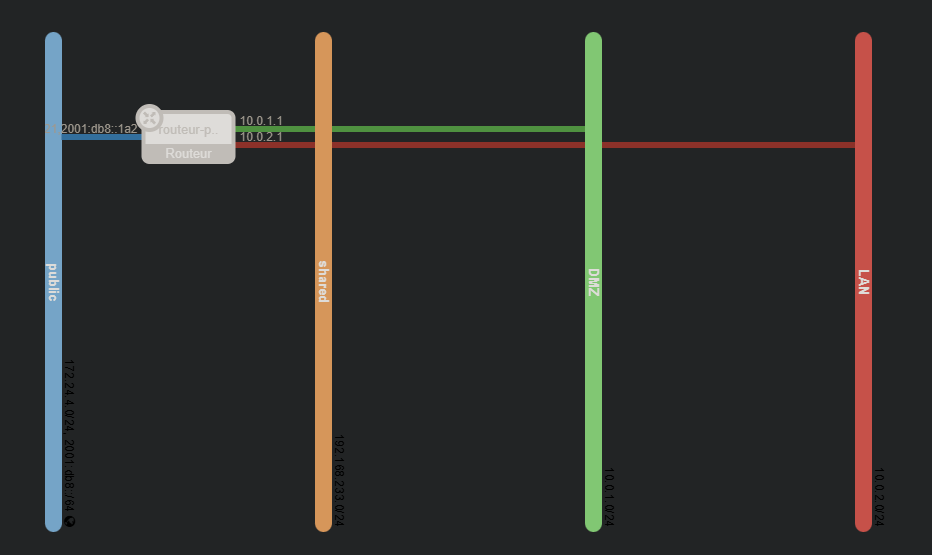

topologie

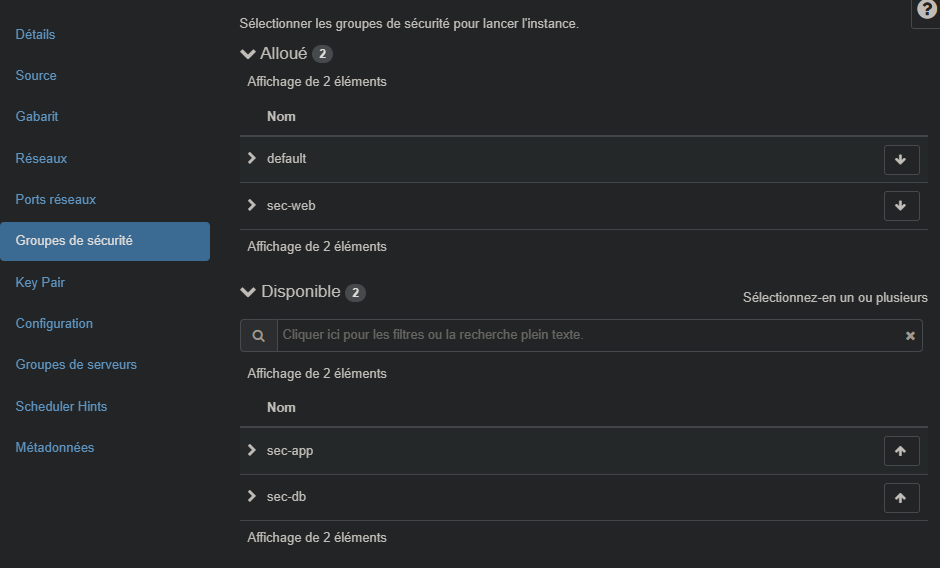

Sécurité

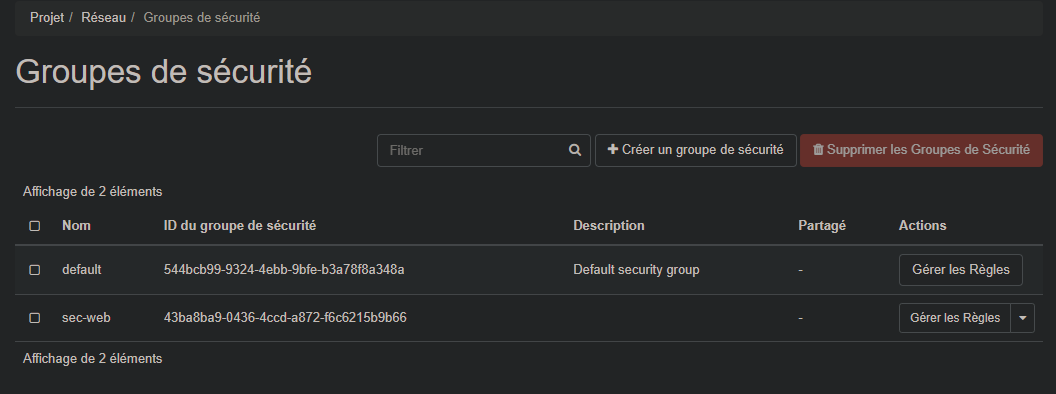

On va créer les Groupes de sécurité (équivalent Firewall),

Pour la DMZ on va restreindre

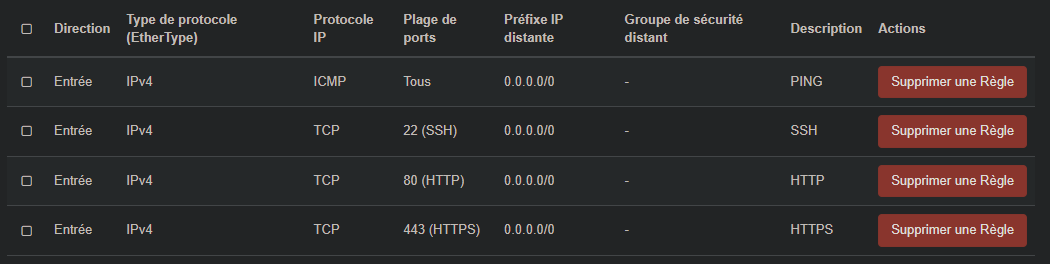

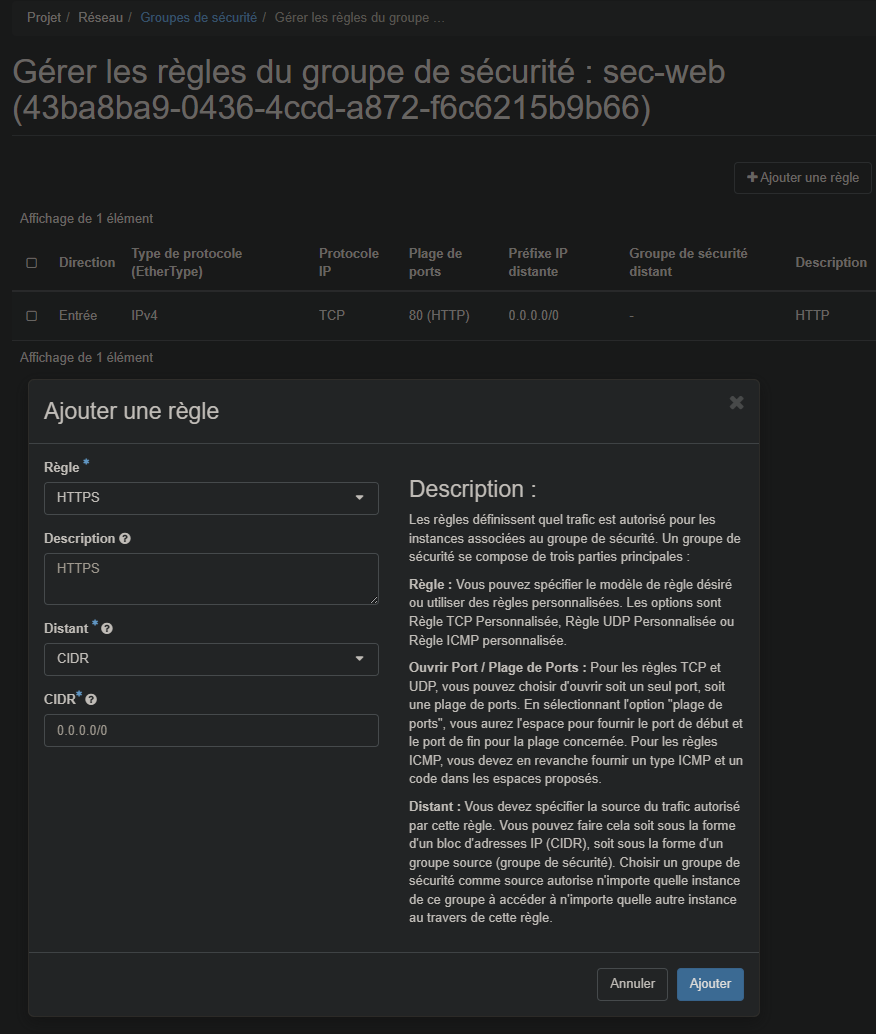

Puis modifier les règles, on ajoute les règles d'entrée nécessaire : http, https, ssh, icmp etc

regles

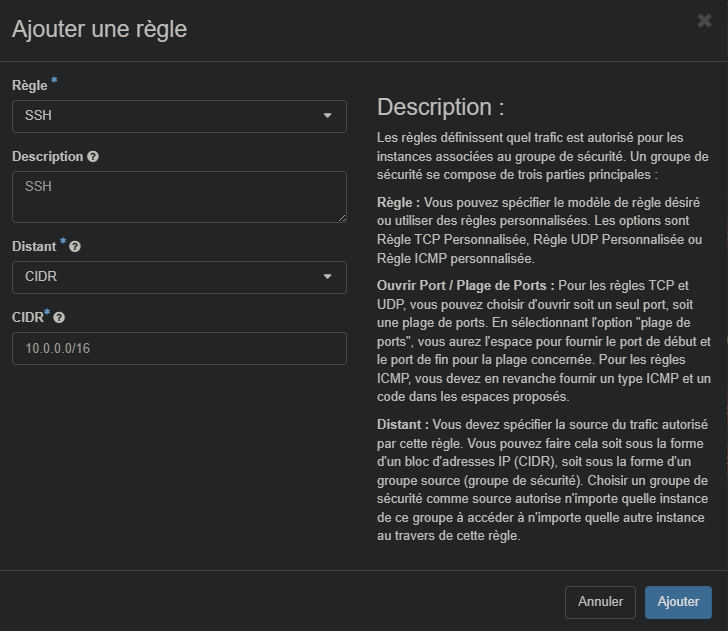

Pour le Groupe de Sécurité des App, on va mettre en 10.0.0.0/16 pour que les autres puissent y accéder

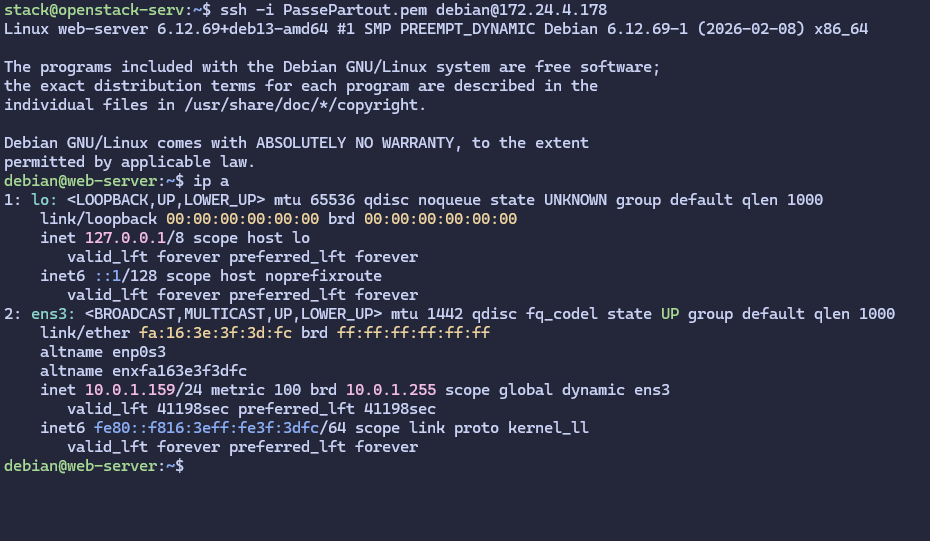

ssh

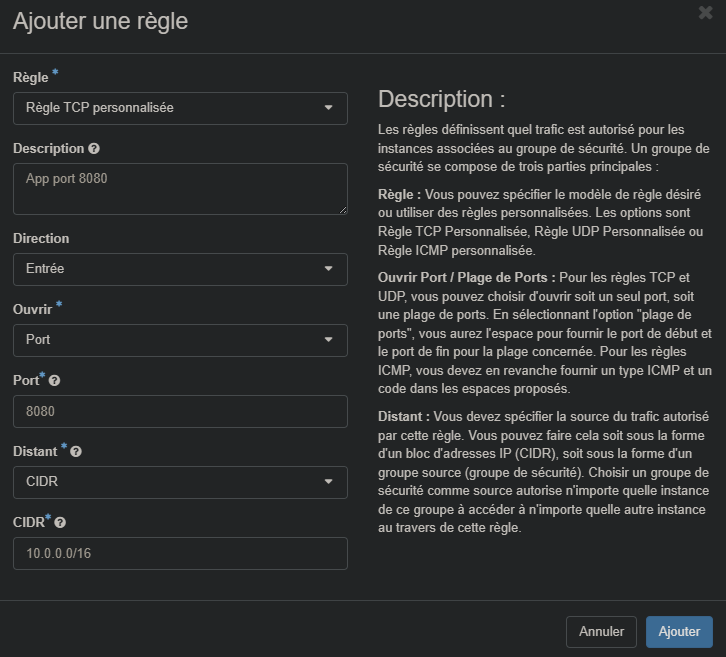

tcp

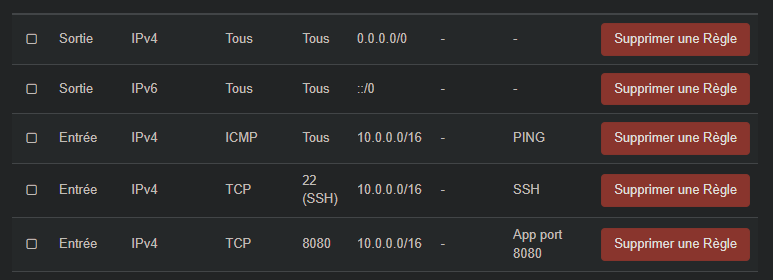

GSapp

Pour le groupe de Sécurité de la Database,

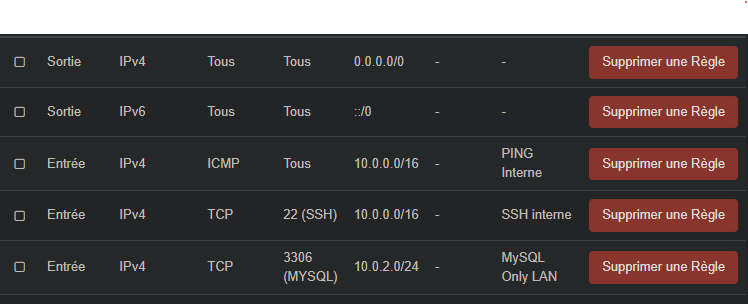

GSdb

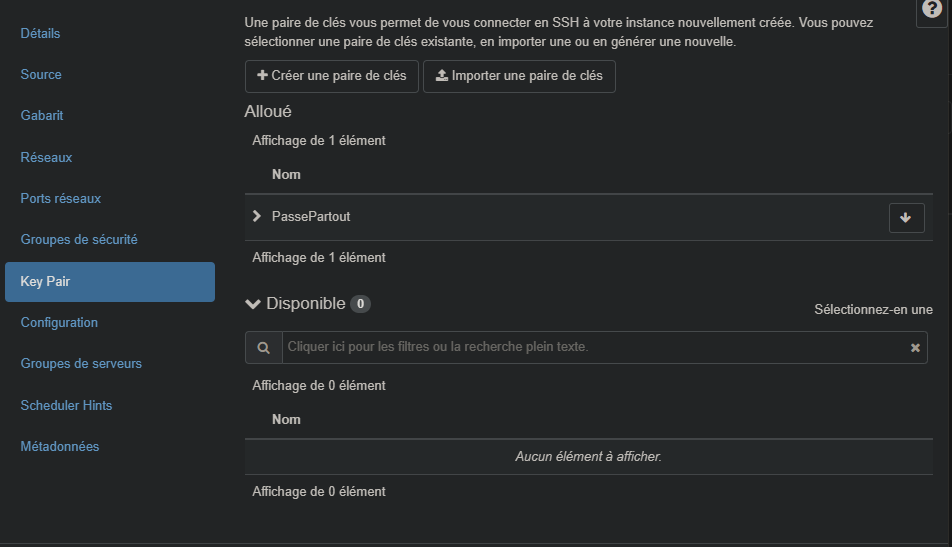

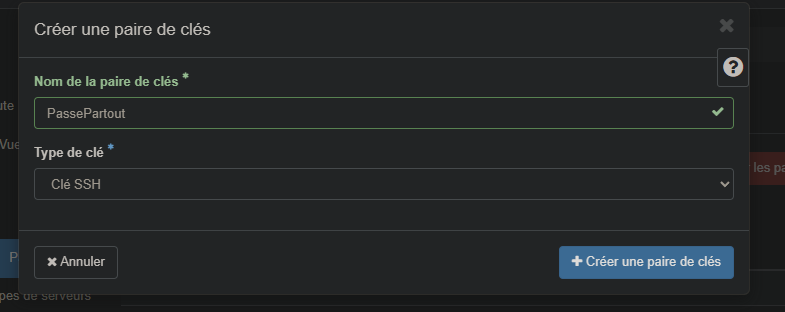

On va aller dans Paires de Clés pour créer notre clé SSH et la télécharger (fichier.pem) et garder

key

Création de VM

Objectif : 3 VMs conformes à l’architecture.

Paramètres communs :
- Image : debian-13.1
- Flavor : m1.small
- Key pair : keypair-prod
VMs :
- web-server sur dmz-network avec sec-web + floating IP
- app-server sur lan-network avec sec-lan
- db-server sur lan-network avec sec-lan

On va créer la VM admin dans Instance > Nouvelle Instance

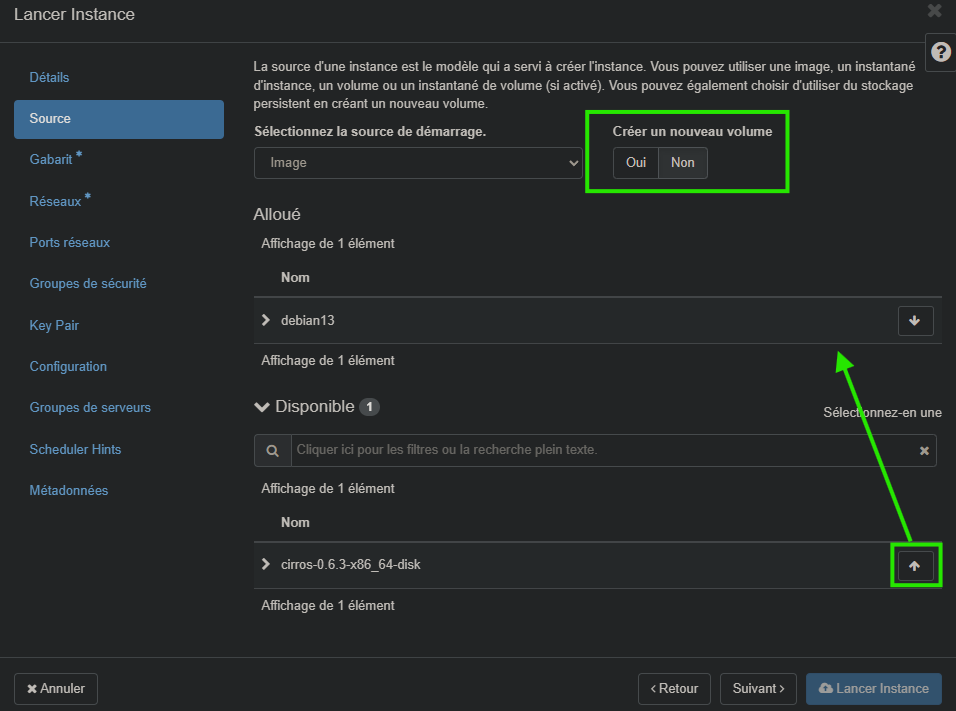

On ajoute son nom, et le nombre d'instance sera le nombre de VM crées, et si on a besoin d'un nouveau volume ou pas

source

Dans Gabarit on peut choisir les "flavors", les capacités de stockage etc

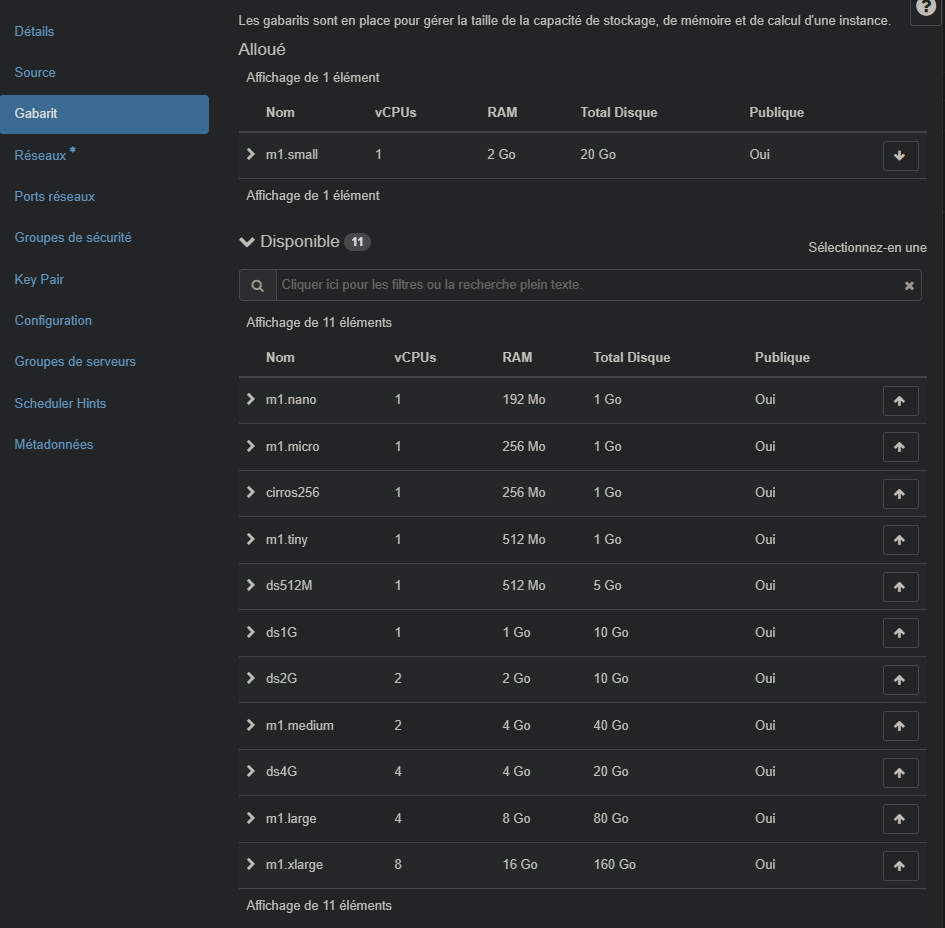

gabarit

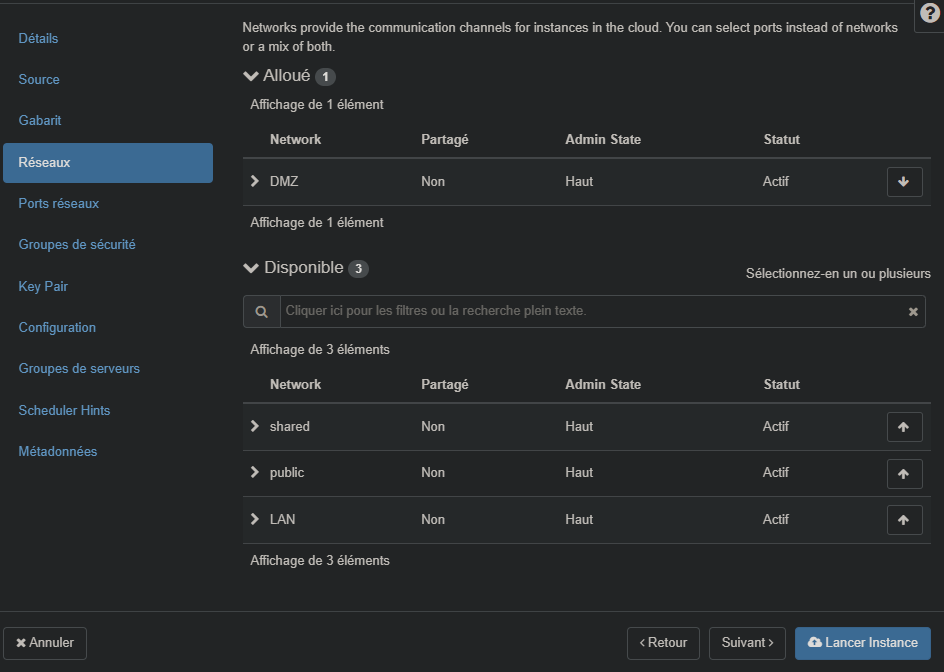

Dans Réseaux on ajoute notre DMZ pour cette machine

réseaux

key

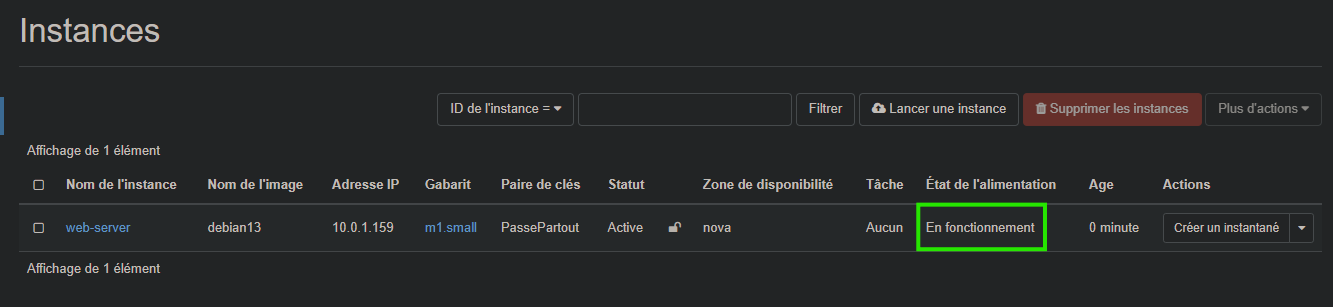

instance

On fait de même pour les autres machines avec leurs configurations propres.

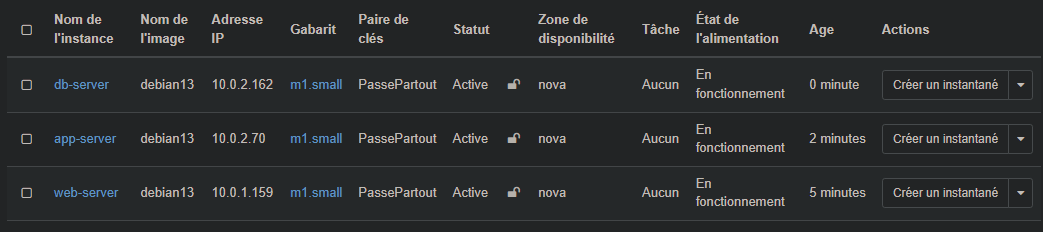

instances

IP Flottante

Pour se connecter à notre projet on va créer une adresse IP flottante, en quelque sorte comme si on était sur le ""WAN"" (ou comme les IP elastic que AWS)

On créer sans rien changer dans l'allocation d'IP.

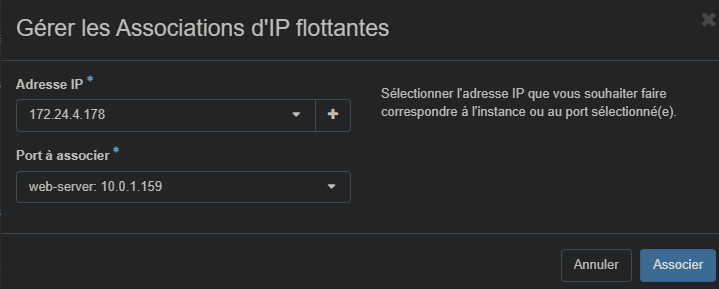

Puis on va l'associer à un port (ici notre DMZ, le server web)

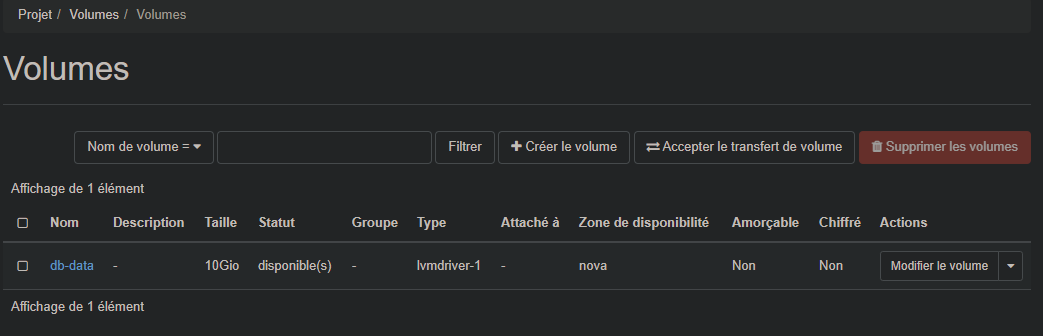

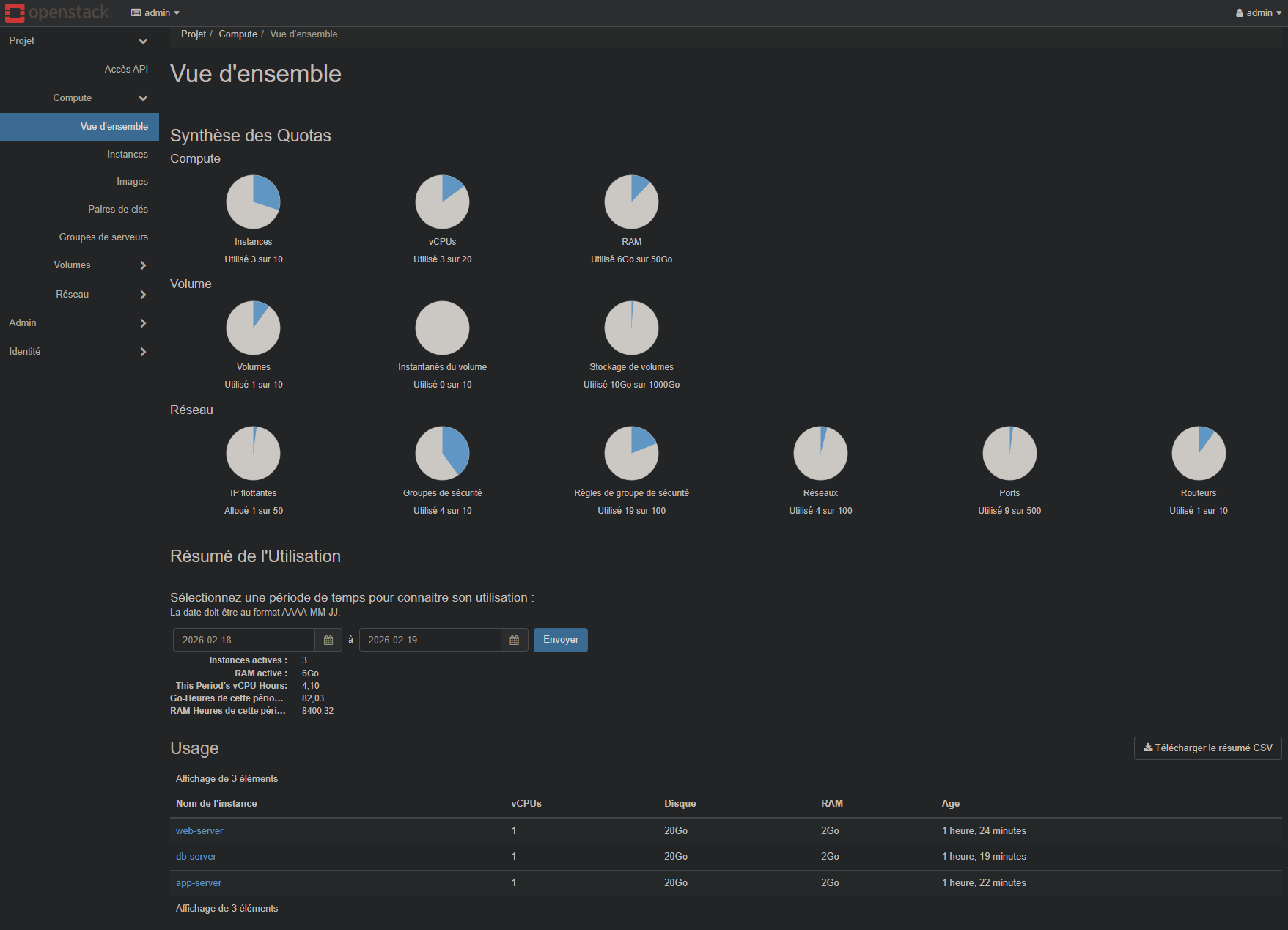

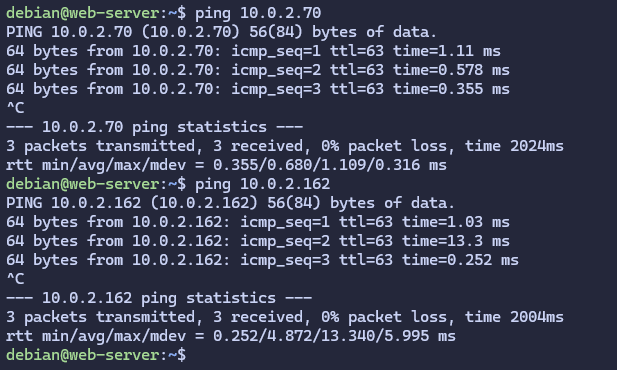

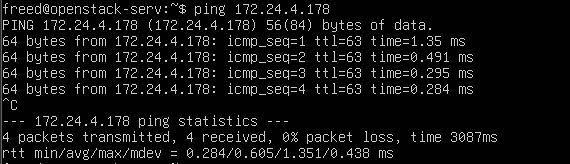

asso
