🗄️ LAB : Déploiement Proxmox VE (PVE)

█████▄ ▄▄▄▄   ▄▄▄  ▄▄ ▄▄ ▄▄   ▄▄  ▄▄▄  ▄▄ ▄▄
██▄▄█▀ ██▄█▄ ██▀██ ▀█▄█▀ ██▀▄▀██ ██▀██ ▀█▄█▀
██     ██ ██ ▀███▀ ██ ██ ██   ██ ▀███▀ ██ ██

Rôle : Hyperviseur Bare-Metal (Type 1) & Plateforme d'Infrastructure

Mission : Déployer un environnement de virtualisation polyvalent (Homelab). L'objectif est double : fournir un véritable "bac à sable" pour concevoir des topologies réseau sur-mesure (segmentation, routage, pare-feu), tout en hébergeant efficacement des machines virtuelles et des conteneurs légers pour des services internes (supervision, multimédia, automatisation).

📚 Documentation : https://pve.proxmox.com/pve-docs/

L'intérêt technique 🎯

Performance Bare-Metal : Installation directe sur le matériel (Type 1) pour une allocation brute et optimisée des ressources (CPU, RAM, I/O disques), sans la contrainte d'un système d'exploitation hôte.
Flexibilité de Déploiement (VMs & LXC) : Capacité à instancier à la volée des appliances réseau (pfSense), des machines clientes complètes, ou des conteneurs Linux ultra-légers dédiés à un service unique (microservices).
Maîtrise des Flux (SDN) : Exploitation native des commutateurs virtuels (Linux Bridges) pour dessiner des architectures L2/L3 complexes et isoler les domaines de diffusion.
Sécurité et Maquettage : Tester, casser et reconstruire des architectures en toute sécurité grâce aux sauvegardes et aux instantanés (Snapshots).

🛠️ Caractéristiques du Serveur

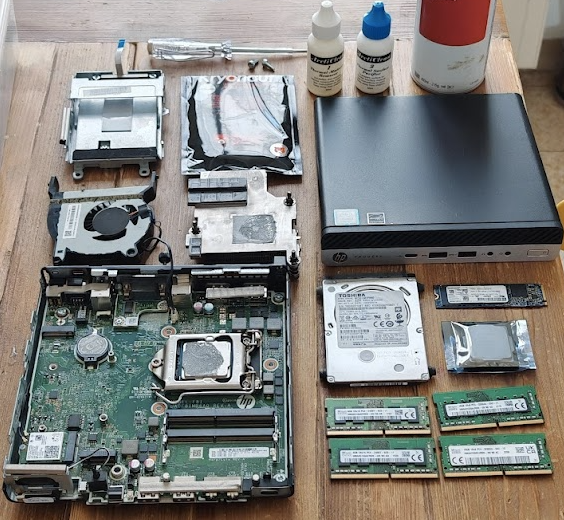

L'infrastructure repose sur un micro-serveur optimisé et mis à niveau (upgrade processeur i3 → i7, RAM 8 Go → 32 Go, HDD 256 Go → SSD 512 Go + HDD 2 To) :

Châssis : HP ProDesk 600 G4 (Format Mini-PC, silencieux et basse consommation)
Processeur : Intel Core i7-8700T (6 cœurs / 12 threads)
Mémoire : 32 Go (2x16 Go SK-Hynix SODIMM DDR4)
Stockage Système : SSD Toshiba 512 Go (OS + VMs)
Stockage Data : HDD Toshiba 2 To (ISOs, sauvegardes, médias)

💰 Budget : 300€

prodesk

Pré-requis 📋

Une clé USB (minimum 8 Go) vierge
L'image ISO officielle de Proxmox VE
Un utilitaire de flashage bootable (BalenaEtcher ou Rufus)
Une connexion réseau filaire (câble RJ45)

1️⃣ Installation (Bare-Metal)

Flashage de l'ISO sur la clé USB
Boot sur la clé (touche F9 ou F10 dans le BIOS)
Sélection "Install Proxmox VE (Graphical)"
Disque cible : sélectionner le SSD 512 Go (⚠️ pas le HDD 2 To)
Configuration Réseau initiale :
- Interface réseau physique : eno1 / nic0
- FQDN : pve-server.lan
- IP statique : 192.168.1.240/24
- Passerelle : 192.168.1.254
- Cette étape crée automatiquement le premier pont virtuel vmbr0
Mot de passe root et email de contact
Redémarrage → interface web accessible sur https://192.168.1.240:8006

2️⃣ Configuration Post-Installation

Fiabilisation des dépôts (Repositories)

Par défaut, Proxmox interroge les dépôts "Enterprise" (payants). Bascule vers les dépôts "No-Subscription" pour le Lab :

# Script communautaire de post-installation
bash -c "$(wget -qLO - https://github.com/tteck/Proxmox/raw/main/misc/post-pve-install.sh)"

Ce script désactive le dépôt Enterprise, active le dépôt No-Subscription, supprime le pop-up de souscription, et lance les mises à jour.

PVE Post-install : https://community-scripts.github.io/ProxmoxVE/scripts?id=post-pve-install

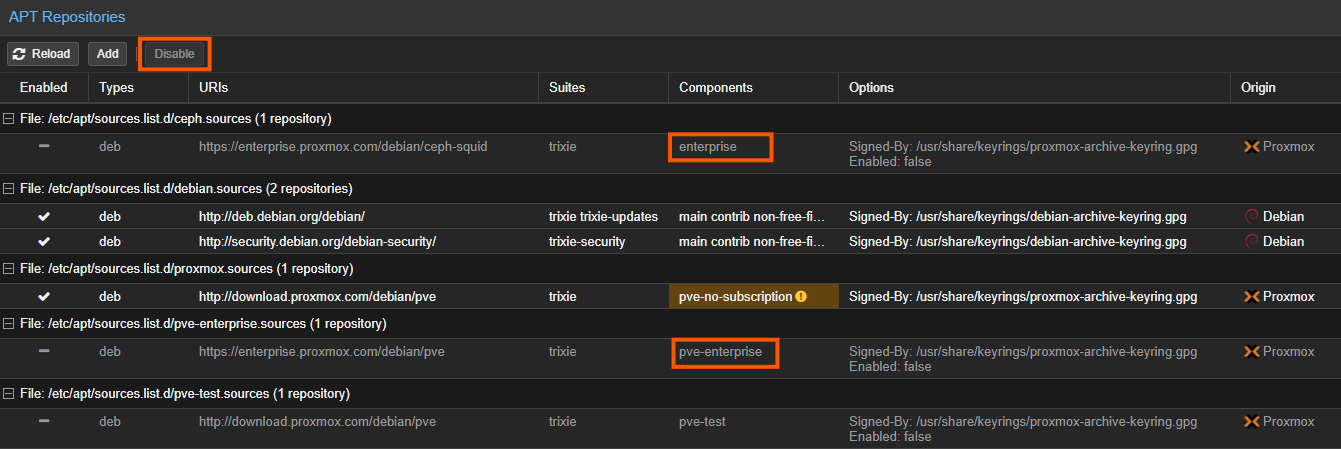

Corriger le dernier dépôt : pve-server > Updates > Repositories → Disable ceph.sources et pve-enterprise.sources.

disable

3️⃣ Architecture Réseau Virtuelle (SDN)

Configuration via PVE-Server > System > Network.

Les Commutateurs Virtuels (Bridges)

Bridge	Rôle	Adressage	Lien physique
`vmbr0`	LAN physique (Uplink WAN)	`192.168.1.240/24`	`eno1` (carte réseau)
`vmbr2`	DMZ isolée (Switch virtuel pur)	Aucune IP côté hyperviseur	Aucun

vmbr0 : pont physique lié à eno1, porte l'IP de management et la passerelle par défaut. L'interface WAN de pfSense (192.168.1.251) y est directement rattachée.
vmbr2 : commutateur virtuel isolé, aucune connectivité physique. Porte le domaine de diffusion DMZ (10.0.0.0/24). L'interface LAN de pfSense (10.0.0.1) y est rattachée.

Le Trunking (802.1Q)

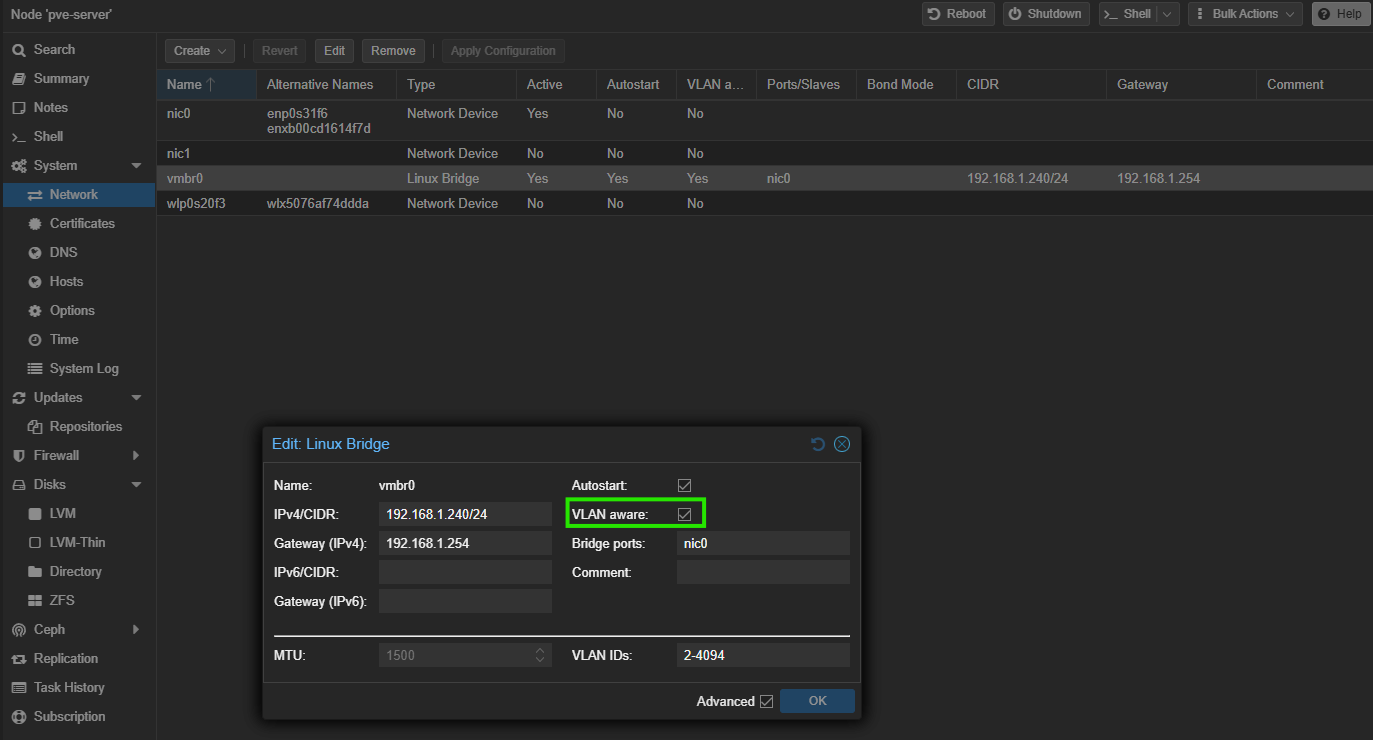

L'activation de VLAN aware sur un bridge permet de gérer les sous-interfaces et les VLANs directement depuis les instances réseau (Cisco, pfSense, VyOS, etc.).

vlanaware

Activation du routage IP (IP Forward)

Pour que l'hyperviseur puisse relayer des paquets entre ses interfaces (nécessaire pour certaines redirections de ports) :

# Fichier de routage prioritaire
echo "net.ipv4.ip_forward=1" > /etc/sysctl.d/99-routing.conf

# Appliquer immédiatement
sysctl --system

Configuration réseau actuelle (`/etc/network/interfaces`)

auto lo
iface lo inet loopback

auto eno1
iface eno1 inet manual

auto vmbr0
iface vmbr0 inet static
        address 192.168.1.240/24
        gateway 192.168.1.254
        bridge-ports eno1
        bridge-stp off
        bridge-fd 0

auto vmbr2
iface vmbr2 inet manual
        bridge-ports none
        bridge-stp off
        bridge-fd 0
        bridge-vlan-aware yes

💡 Depuis la simplification de l'architecture, Proxmox ne gère plus de règles NAT/iptables. Toutes les redirections de ports (VPN 1194, Plex 32400) sont assurées par la Box FAI directement vers pfSense (192.168.1.251). Voir la fiche pfSense.

4️⃣ Partitionnement du Stockage 💾

Cloisonnement SSD (performances) / HDD (capacité) :

Initialiser le HDD

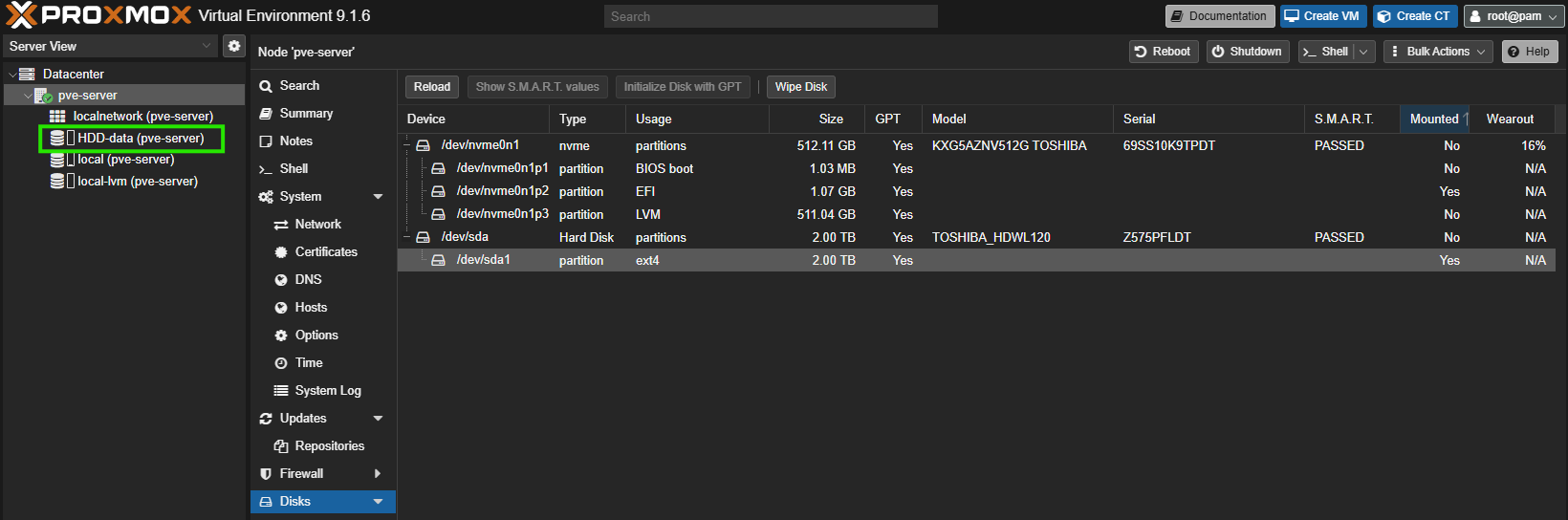

Disks > Directory > Create Directory :

Disque : HDD 2 To
Système de fichier : ext4
Nom : HDD-data

disks

Attribuer les rôles

Stockage	Contenu autorisé
local-lvm (SSD)	Disques VM, Containers
local (SSD racine)	Import uniquement
HDD-Data (HDD)	ISO Images, Backups, Container Templates

5️⃣ VMs & Containers 🖧

Activer Start at boot dans les options de chaque machine pour le redémarrage automatique.

Réglages VM :

SSD Emulation ✅
Discard ✅
VirtIO pour Linux, Intel E1000 pour Windows

Réglages LXC :

Laisser Unprivileged container coché (sécurité par conception — impossible d'obtenir root sur l'hôte même en s'échappant du conteneur)
Autorisation SSH temporaire en lab (⚠️ pas en production) :

sed -i 's/^#\?PermitRootLogin .*/PermitRootLogin yes/' /etc/ssh/sshd_config
systemctl restart ssh

💡 Pour supprimer une ancienne clef SSH d'une IP de VM :

ssh-keygen -R 192.168.1.x

6️⃣ Correction du NTP (Network Time Protocol)

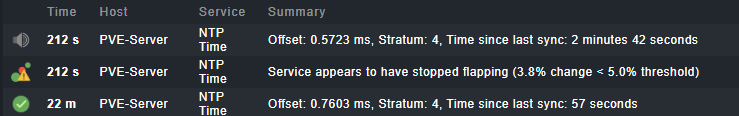

Checkmk remontait un WARN sur le NTP du PVE-Server : "Stratum 4" avec un décalage (Offset).

NTP error

Modifier les sources de temps

nano /etc/chrony/chrony.conf

Commenter le pool par défaut et ajouter les serveurs français :

#pool 2.debian.pool.ntp.org iburst
pool 0.fr.pool.ntp.org iburst
pool 1.fr.pool.ntp.org iburst
pool 2.fr.pool.ntp.org iburst

# Relancer le service
systemctl restart chrony

# Vérifier la synchronisation

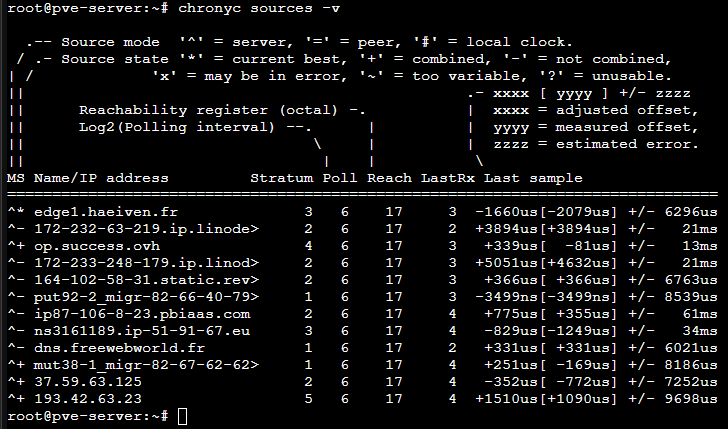

chronyc sources -v

NTP

7️⃣ Incident : Mise à jour BIOS et reboots intempestifs 💥

Description de l'incident

Symptômes : Déconnexions aléatoires et redémarrages intempestifs des VMs
Déclencheur : Mise à jour du firmware BIOS (HP ProDesk 600 G4)
Impact (DIC) : Perte critique du pilier Disponibilité

Investigation et Analyse des Logs

# État de l'hôte
uptime

# Journaux depuis le dernier boot
journalctl --since today

# Erreurs critiques du boot précédent
journalctl -p 3 -xb -1

# Erreurs critiques aujourd'hui
journalctl --since today -p err

# Recherche OOM Killer (RAM)
journalctl --since today | grep -i "oom-killer"

# Recherche erreurs disques
journalctl --since today | grep -iE "I/O error|ext4|xfs"

Résultat : uptime affichait up 37 min → c'est le serveur physique complet qui redémarrait. Multiples marqueurs de boot dans les logs. Aucune erreur logicielle (OOM, I/O) avant les crashs → Hard Lock matériel.

Cause Racine

Le flash BIOS a réinitialisé les paramètres d'usine, réactivant les profils d'économie d'énergie bureautiques incompatibles avec un serveur Bare-Metal :

C-States (CPU) : veille profonde du processeur → désynchronisation KVM → panique système
ASPM (PCIe) : mise en veille de la carte réseau → perte de paquets → chute des Linux Bridges

Remédiation (BIOS — Advanced Power Management)

Paramètre	Action	Raison
C-States (CPU)	Désactivé	Processeur toujours éveillé
ASPM (PCIe)	Désactivé	Carte réseau toujours alimentée
SATA Power Management	Désactivé	Disques toujours actifs (anti-corruption)
Runtime Power Management	Désactivé	Puissance CPU maximale

Sauvegarder via F10 et redémarrer.

Leçon : La stabilité électrique et matérielle est la condition sine qua non pour maintenir l'intégrité de la segmentation réseau et du filtrage pfSense. Sans une couche physique robuste, aucune politique de cybersécurité logicielle ne peut tenir.

📚 Références

Proxmox VE Documentation : https://pve.proxmox.com/pve-docs/
PVE Post-install Scripts : https://community-scripts.github.io/ProxmoxVE/
Linux Bridges : https://pve.proxmox.com/wiki/Network_Configuration
